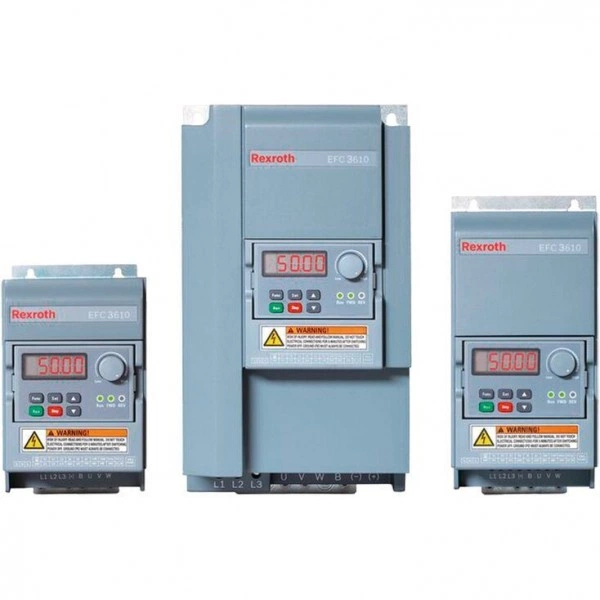

Преобразователь частоты EFC3610
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Диапазон мощности 0,4 … 22 кВт
- Встроенный тормозной прерыватель и сетевой фильтр
- Технология регулирования: U/f
- Эксплуатация асинхронных двигателей
- Возможность установки дополнительных модулей ввода-вывода и модулей промышленной сети
Особенности
- Эксплуатация в режиме HD (тяжелый режим) и ND (нормальный режим)
- Встроенная панель управления для простой и быстрой наладки
- Степень защиты IP20
Описание изделия
EFC3610 — это универсальный и доступный по цене преобразователь частоты для надежного регулирования частоты вращения и подачи энергии в соответствии с потребностью. Регулирование U/f, простота монтажа и ввода в эксплуатацию, а также большой диапазон мощностей обеспечивают широкую область применения преобразователя.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | |||||
| EFC3610 | - | - | - | M | D | A | - | - | NNNN |
| 01 | Преобразователь частоты EFC3610 | EFC3610 |
| Длительная мощность | ||
| 02 | 0,4 кВт | 0K40 |
| 0,75 кВт | 0K75 | |
| 1,5 кВт | 1K50 | |
| 2,2 кВт | 2K20 | |
| 3,0 кВт | 3K00 | |
| 4,0 кВт | 4K00 | |
| 5,5 кВт | 5K50 | |
| 7,5 кВт | 7K50 | |
| 11 kW | 11K0 | |
| 15 kW | 15K0 | |
| 18,5 кВт | 18K5 | |
| 22 kW | 22K0 | |
| Напряжение сетевого подключения | ||
| 03 | 1 x AC 200 ... 240 V | 1P21) |
| 3 x AC 380 ... 480 V | 3P4 | |
| Интерфейс полевой шины | ||
| 04 | Modbus RTU | M |
| ЭМС-фильтр (класс защиты) | ||
| 05 | Промышленная зона, класс 3 | D |
| Класс защиты | ||
| 06 | IP20 | A |
| Дисплей | ||
| 07 | Нет (пылезащитная крышка) | NN |
| 7-сегментный диагностический дисплей с потенциометром | 7P | |
| Исполнение | ||
| 08 | Без дополнительного исполнения | NNNN |
| 1) | До 2,2 кВт длительной мощности |
Технические данные
Данные о мощности
| Тип | Номинальная мощность | Длительная номинальная сила тока | Номинальная мощность | Длительная номинальная сила тока |
| Эксплуатация в тяжелых условиях | Эксплуатация в нормальных условиях | |||
| PNenn | INenn | PNenn | INenn | |
| кВт | A | кВт | A | |
| EFC3610-0K40-1P2 | 0,4 | 2,4 | - | - |
| EFC3610-0K75-1P2 | 0,75 | 4,1 | ||
| EFC3610-1K50-1P2 | 1,5 | 7,3 | ||
| EFC3610-2K20-1P2 | 2,2 | 10,1 | ||
| EFC3610-0K40-3P4 | 0,4 | 1,3 | ||
| EFC3610-0K75-3P4 | 0,75 | 2,3 | ||
| EFC3610-1K50-3P4 | 1,5 | 4 | ||
| EFC3610-2K20-3P4 | 2,2 | 5,6 | ||
| EFC3610-3K00-3P4 | 3 | 7,4 | ||
| EFC3610-4K00-3P4 | 4 | 9,7 | ||
| EFC3610-5K50-3P4 | 5,5 | 12,7 | 7,5 | 16,8 |
| EFC3610-7K50-3P4 | 7,5 | 16,8 | 11 | 24,3 |
| EFC3610-11K0-3P4 | 11 | 24,3 | 15 | 32,4 |
| EFC3610-15K0-3P4 | 15 | 32,4 | 18,5 | 39,2 |
| EFC3610-18K5-3P4 | 18 | 39,2 | 22 | 45 |
| EFC3610-22K0-3P4 | 22 | 45 | 30 | 60,8 |
Данные о мощности
| Тип | EFC3610-0K40-1P2, EFC3610-0K75-1P2, EFC3610-1K50-1P2, EFC3610-2K20-1P2 | EFC3610-0K40-3P4, EFC3610-0K75-3P4, EFC3610-1K50-3P4, EFC3610-2K20-3P4, EFC3610-3K00-3P4, EFC3610-4K00-3P4 | EFC3610-5K50-3P4, EFC3610-7K50-3P4, EFC3610-11K0-3P4, EFC3610-15K0-3P4, EFC3610-18K5-3P4, EFC3610-22K0-3P4 | |||
| Напряжение питания | 1-фазное | Unetz | V AC | 200 ... 240 | - | |
| 3-фазное | Unetz | V AC | - | 380 ... 480 | ||
| Погрешность сетевого напряжения | % | -10 ... +10 | -15 ... +10 | |||
| Сетевая частота | fnetz | Hz | 50 ... 60 | |||
| Погрешность сетевой частоты | % | ± 5 | ||||
| Выходное напряжение | V AC | Напряжение сетевого подключения 0 ... (трехфазное) | ||||
| Выходная частота | Hz | 0 ... 400 | ||||
| Перегрузочная способность | ном. тока длительной нагрузки IНомин. в теч. 1 с | Эксплуатация в тяжелых условиях | % | 200 | ||
| ном. тока длительной нагрузки IНомин. в теч. 1 мин | Эксплуатация в тяжелых условиях | % | 150 | |||
| ном. тока длительной нагрузки IНомин. в теч. 1 мин | Эксплуатация в нормальных условиях | % | - | 120 | ||
Тормозной преобразователь/тормозное сопротивление
| Тип | EFC3610-0K40-1P2, EFC3610-0K75-1P2, EFC3610-1K50-1P2, EFC3610-2K20-1P2, EFC3610-0K40-3P4, EFC3610-0K75-3P4, EFC3610-1K50-3P4, EFC3610-2K20-3P4, EFC3610-3K00-3P4, EFC3610-4K00-3P4 | EFC3610-5K50-3P4, EFC3610-7K50-3P4, EFC3610-11K0-3P4, EFC3610-15K0-3P4, EFC3610-18K5-3P4, EFC3610-22K0-3P4 | ||
| Тормозной преобразователь | Внутреннее | Да | ||
| Тормозное сопротивление | Внешнее | Да | ||
| Длина кабеля двигателя (EN 61800-3 C3) | Внутреннее | м | 15 | 30 |
| Внешнее | м | 30 | 50 | |
Условия эксплуатации
| Тип | EFC3610 | |||
| Допустимая окружающая температура | без снижения характеристик | T | °C | -10 ... +45 |
| Снижение выходной мощности | при высоте эксплуатации 1000 м и более над уровнем моря | 1 % на каждые 100 м | ||
| Относительная влажность воздуха | без конденсации | % | < 90 | |
| Класс защиты | IP20 | |||
Функции
| Тип | EFC3610-0K40-1P2, EFC3610-0K75-1P2, EFC3610-1K50-1P2, EFC3610-2K20-1P2, EFC3610-0K40-3P4, EFC3610-0K75-3P4, EFC3610-1K50-3P4, EFC3610-2K20-3P4, EFC3610-3K00-3P4, EFC3610-4K00-3P4, EFC3610-5K50-3P4, EFC3610-7K50-3P4, EFC3610-11K0-3P4, EFC3610-15K0-3P4, EFC3610-18K5-3P4, EFC3610-22K0-3P4 | |||
| Регулирование | U/f | |||
| Частота включений | регулируется с шагом 1 кГц | PWM | kHz | 1 ... 15 |
| Пусковой крутящий момент | при 1,5 Гц (U/f) макс. | % | 100 | |
| при 3 Гц (U/f) макс. | % | 150 | ||
| Частотная избирательность | аналоговый | Гц | 0,4 | |
| аналоговый | 1/1000 выходной частоты | |||
| цифровой | Гц | 0,01 | ||
| Точность настройки частоты | аналоговый | Гц | 0,4 | |
| цифровой | Гц | 0,04 | ||
| Характеристика управления по напряжению | Свободная настройка Линейный Квадратичный | |||
| Линейная | для ускорения и торможения | Линейный S-образная кривая | ||
| Тормоз постоянного тока | Частота активации | Hz | 0 ... 50 | |
| Время торможения | s | 0 ... 10 | ||
| Автоматическая подстройка частоты ШИМ | Изменение частоты ШИМ в зависимости от нагрузки | |||
| Встроенная система управления | Встроенный шаговый переключатель | |||
| Контроллер | PID | |||
| Шинная система | Внутреннее | Modbus | ||
| Внешнее | PROFIBUS CANopen Sercos III EtherCAT (Profil CANopen, CoE) Modbus TCP PROFINET EtherNet/IP | |||
| Число цифровых входов | 24 В пост. тока (из них 1x имп. посл. 50 кГц) | 5 | ||
| Число цифровых выходов | 24 В пост. тока/50 мА (имп. посл. 32 кГц) | 1 | ||
| Количество релейных выходов | 230 В перем. тока/30 В пост. тока/3 A | 1 | ||
| Число аналоговых входов | 0 ... 10 В или 0 ... 20 мА | 2 | ||
| Число аналоговых выходов | 0 ... 10 В или 0 ... 20 мА | 1 | ||
| Сообщения состояния посредством цифровых входов/выходов | Эксплуатация Заданное значение достигнуто дополнительные параметры см. в технической документации | |||
| Дисплей | 5-разрядный LED Пылезащитная крышка с 5 светодиодами диагностики (опция) LCD (опция) | |||
| Светодиод статуса | Направление вращения Эксплуатационное состояние | |||

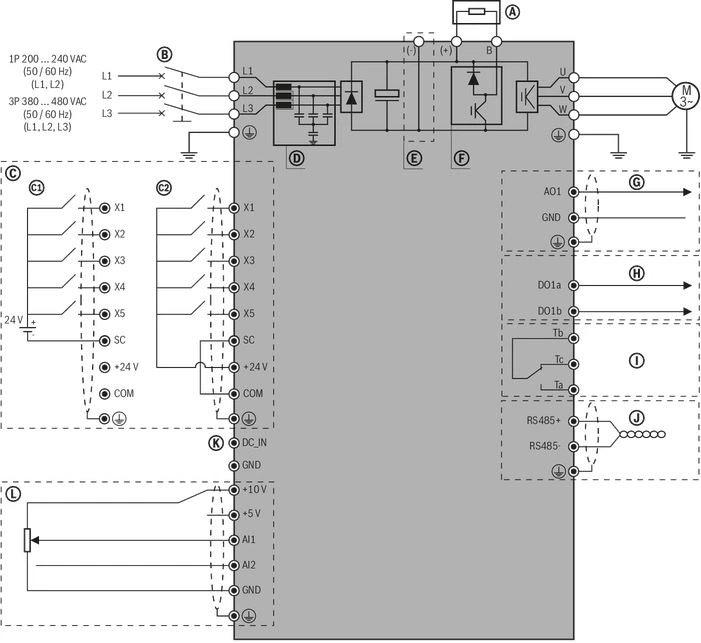

Электрическое подключение
| Присоединения | Краткое описание |
 | Внешнее тормозное сопротивление |
 | Главный выключатель |
 | Цифровые многофункциональные модули |
 | Внешнее питание PNP |
 | Внутреннее питание PNP |
 | ЭМС-фильтр |
 | (–) клемма для 5K50 и выше |
 | Внутренний тормозной прерыватель для 0K40 ... 22K0 |
 | Аналоговый выход |
 | Открытый коллектор или импульсный выход |
 | Релейный выход |
 | Коммуникационный интерфейс |
 | Подача вспомогательного напряжения для платы управления |
 | Аналоговый потенциальный/токовый вход |
 | Электропитание |
 | Передача сигналов |
 | Требуются экранированные кабели |

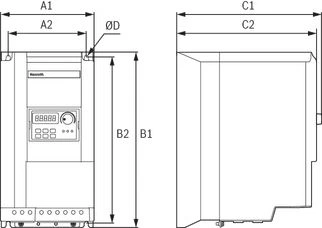

Размеры
