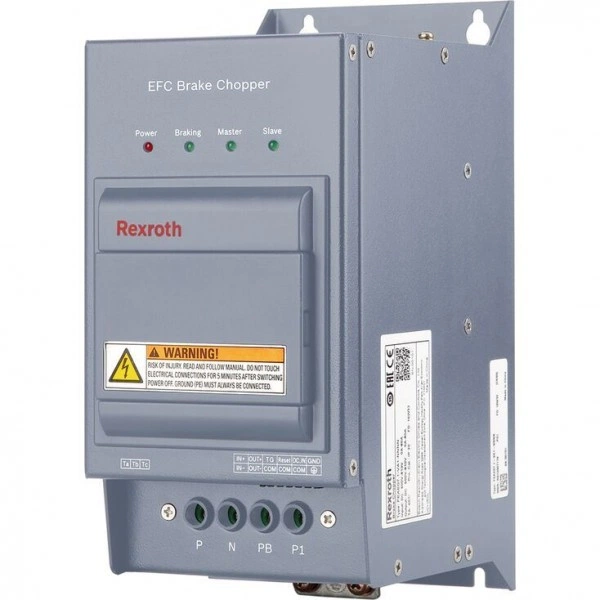

Тормозной преобразователь FEAE07.1
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Описание изделия
В сочетании с внешним тормозным сопротивлением внешние тормозные преобразователи повышают тормозную мощность для преобразователей частоты, не имеющих встроенного тормозного преобразователя.
Типовое обозначение
Расшифровка типовых обозначений
| 01 | 02 | 03 | 04 | 05 | |||
| FEAE | 07 | . | - | - | NNNN | ||
| 01 | Тормозной прерыватель FEAE07.1 | FEAE | |||||
| Вариант | |||||||
| 02 | Тормозной преобразователь | 07 | |||||
| Исполнение | |||||||
| 03 | 1 | 1 | |||||
| Версия | |||||||
| 04 | VFC 30 ... 55 кВт | VA1 | |||||
| VFC 75, 90 кВт | VA2 | ||||||
| EFC 30 ... 55 kW | EA1 | ||||||
| EFC 75, 90 kW | EA2 | ||||||
| Другое исполнение | |||||||
| 05 | Нет | NNNN | |||||
Технические данные
Данные о мощности
| Тип | Напряжение питания | Погрешность сетевого напряжения | Сетевая частота | Погрешность сетевой частоты |
| 3-фазное | ||||
| Unetz | fnetz | |||
| V AC | % | Hz | % | |
| FEAE07.1-EA1-NNNN | 380 ... 480 | -15 ... +10 | 50 ... 60 | ± 5 |
| FEAE07.1-EA2-NNNN |
Тормозной преобразователь/тормозное сопротивление
| Тип | FEAE07.1-EA1-NNNN | FEAE07.1-EA2-NNNN | ||
| Спецификация входов и выходов | Выходной ток | 0 ... 80 A | 0 ... 125 A | |
| Пусковое напряжение тормозного преобразователя | 600 ... 785 V | |||
| Максимальный гистерезис | 0 ... 100 V | |||
| Питающее напряжение | Диапазон напряжения промежуточного контура | 600 ... 810 V DC | ||
| Защита предохранителем | Перегрев радиатора | Активировано, если температура выше настроенного значения | ||
| Ошибка выхода | Реле 0,6 A, 125 В перем. тока/2 A, 30 В пост. тока (Ta, Tb стандартный размыкающий контакт) | |||
| Дополнительные предохранители | Защита от перенапряжения Защита от перегрева Защита от перегрузки по току Защита от короткого замыкания | |||
| Продолжительность включения ED | % | 10 | ||
| Максимальная продолжительность включения | 0 ... 10 s | |||
Функции
| Тип | FEAE07.1-EA1-NNNN, FEAE07.1-EA2-NNNN | ||
| Число цифровых входов | 24 В пост. тока (из них 1x имп. посл. 50 кГц) | 5 | |
| Число цифровых выходов | 24 В пост. тока/50 мА (имп. посл. 32 кГц) | 2 | |
| Количество релейных выходов | 230 В перем. тока/30 В пост. тока/3 A | 1 | |
| Сообщения состояния посредством цифровых входов/выходов | Power Ошибка Master/Slave Тормоз | ||

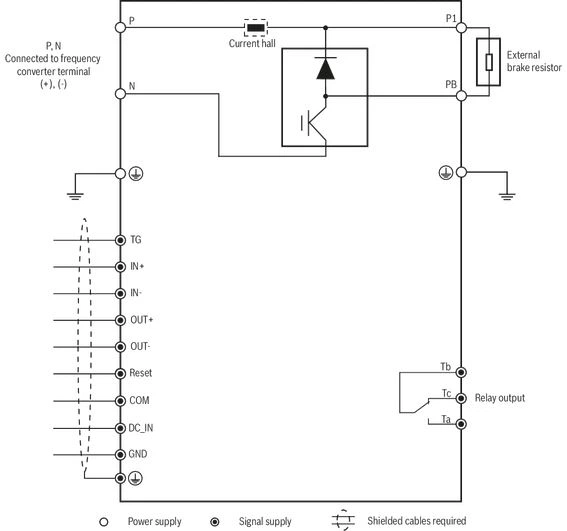

Электрическое подключение

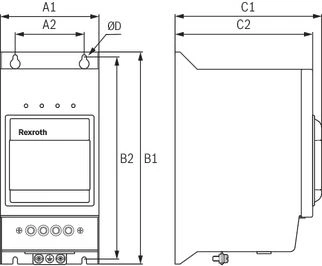

Размеры
Размеры
| Тип | A1 | A2 | B1 | B2 | C1 | C2 | ØD | Масса |
| m | ||||||||
| мм | мм | мм | мм | мм | мм | мм | кг | |
| FEAE07.1-EA1-NNNN | 100 | 70 | 215 | 205 | 149 | 140 | 4,5 | 2,24 |
| FEAE07.1-EA2-NNNN | 100 | 70 | 215 | 205 | 149 | 140 | 4,5 | 2,34 |
Принадлежности
Тормозное сопротивление
FCAR01.1
Тормозное сопротивление
FCAR01.1
Подходящие продукты
Преобразователь частоты
EFC3610
Преобразователь частоты
EFC3610
- Диапазон мощности 0,4 … 22 кВт
- Встроенный тормозной прерыватель и сетевой фильтр
- Технология регулирования: U/f
- Эксплуатация асинхронных двигателей
- Возможность установки дополнительных модулей ввода-вывода и модулей промышленной сети
Преобразователь частоты
EFC5610
Преобразователь частоты
EFC5610
- Диапазон мощности 0,4 … 160 кВт
- Встроенный тормозной прерыватель (до 22 кВт) и сетевой фильтр
- Технология регулирования: U/f, SVC, FOC
- Техника обеспечения безопасности: Safe Torque Off (STO)
- Возможность установки дополнительных модулей ввода-вывода и модулей промышленной сети
Сертификация
Сертификация
| Тип | FEAE07.1 |
| Сертификация | DE UL EAC EU RoHS |
