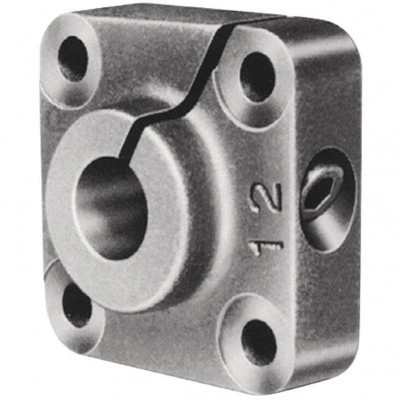

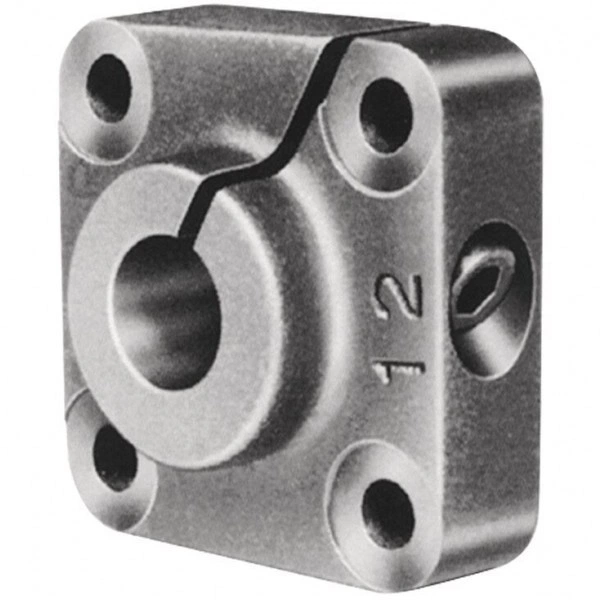

Shaft support blocks, R1056, flanged type WBG-..-F
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Material: Lamellar graphite cast iron
- Compared to installing the shafts in customer-made bores, Shaft Support Blocks with flange allow the shafts to be aligned and prevent the Linear Bushings from overloading due to shafts that are not parallel
- Side clamping screw
Features
- For easy installing and quick aligning
- Precise design with reference edge
- More affordable than in-house designs
Technical data
| Ød | mm | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
| m | kg | 0.15 | 0.21 | 0.28 | 0.41 | 0.75 | 1.65 | 2.6 |
Legend
| Symbol | Description | Unit |
| Ød | Shaft diameters | mm |
| m | Mass | kg |

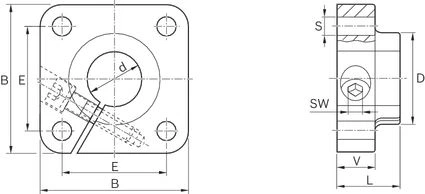

Dimensions
Abmessungen
| Ød | mm | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| B 1) | mm | 42 | 50 | 54 | 60 | 76 | 96 | 106 | |
| D 1) | mm | 23.5 | 27.5 | 33.5 | 42 | 49.5 | 65 | 75 | |
| d | H7 | mm | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
| E | 30 mm ±0.12 | 35 mm ±0.12 | 38 mm ±0.15 | 42 mm ±0.15 | 54 mm ±0.25 | 68 mm ±0.25 | 75 mm ±0.25 | ||
| L 1) | mm | 20 | 23 | 25 | 30 | 40 | 50 | ||
| SW | mm | 3 | 4 | 5 | 6 | 8 | |||
| S | H13 | mm | 5.5 | 6.6 | 9 | 11 | |||
| V 1) | mm | 12 | 14 | 16 | 19 | 26 | 36 | ||
| 1) | Tolerance ISO 8062-3 - DCTG 9. |
Project planning information
Life expectancy calculation
Certification
Directives and standards
Safety Instructions
Notes
Downloads
 | Linear Bushings and Shafts Manual | R320103669 | 2005-07-01 | English, French, German, Italian | PDF | 3.6MB Product Groups: Linear Bushings and Shafts |
| Linear Bushings Catalog | R999000488 | 2015-02-01 | English | PDF | 14.9MB Product Groups: Linear Bushings and Shafts |
