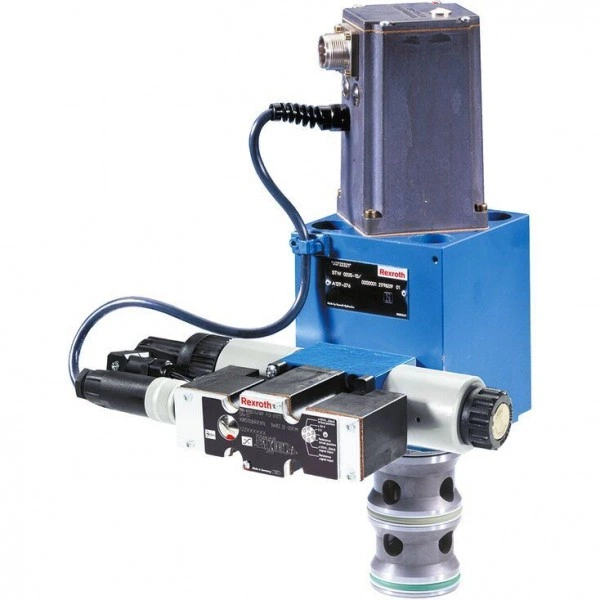

Description

  • Size 32 … 50
  • Component series 2X
  • Maximum operating pressure 315 bar
  • Maximum flow 2200 l/min

Features

  • 3/3-directional cartridge valve
  • Pilot control valve: proportional directional valve
  • Main stage with position control
  • Flexible:
    – Suitable for position, pressure, force and velocity control
  • Typical applications:
    - Presses
    - Die casting machines
    - Nibbling axes

Product description

Valves of type 3WRCE are pilot-operated, 3-stage directional high-response cartridge valves. They control the quantity and direction of a flow and are mainly used in control loops.

Set-up

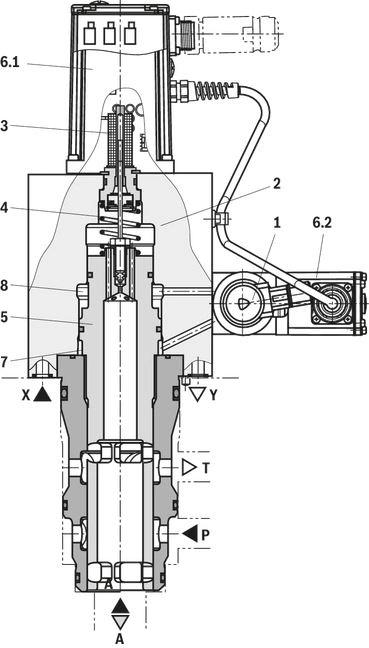

The valves consist of the following assemblies:

  • 1-stage pilot control valve (1)
    • with two solenoids as electro-mechanical converters and a control spool that is connected to the integrated pilot electronics (6.2) via electrical feedback
  • Second stage (2) for flow control
  • Inductive position transducer (3) the core (4) of which is attached to the main control spool (5) of the second stage
  • Integrated electronics (OBE) (6.1).

Function

The integrated electronics (OBE) compares command and actual values and the solenoids of the pilot control valve (1) are actuated with a proportional current according to the control deviation.

The pilot control valve (1) takes a proportionally controlled position and controls the flow in and out of the control chambers A (7) and B (8) that actuate the main control spool (5) through the closed valve control loop up to 0 control deviation.

This means that the stroke of the main control spool (5) is regulated proportionally to the command value. It must be noted that the flow also depends on the valve pressure drop.

Valve features

The opening point of 0% (symbol V) is set at the factory.

Due to the internal setting of the pilot control valve, the pilot pressure is connected to control chamber B (8) in case of a power failure, i.e. the main stage is opened from A to T or the connection P to A is closed.

The spring behind the main control spool moves the control spool only into position so that P to A is closed

if no pressure is applied (e.g. prior to installation, before the pressures are reapplied after tool change).

The integrated control electronics (OBE) feature an offset setting to compensate pilot trimming.

Notice:

Version “3WRCE” is not recommended for new applications.

If version “3WRCE” is used, ports A and P have to be exchanged. Upon request.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

14

3

WRCE

2X

/

P

G24

K31

/

*

01

3 main ports

3

02

Directional high-response cartridge valve, pilot-operated, with integrated electronics (OBE)

WRCE

03

Size 32

32

Size 40

40

Size 50

50

04

Control spool in spool design – zero overlap (+0.5 … +1.5%)

V

Control spool in spool design – positive overlap 10 … 13%

E

Rated flow (Δp = 5 bar)

05

Size 32

250 l/min 1)

250

290 l/min 2)

290

Size 40

410 l/min 1)

410

460 l/min 2)

460

Size 50

620 l/min 1)

620

720 l/min 2)

720

Flow characteristic

06

Linear

L

Linear with linear fine control range

P

07

Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions)

2X

Pilot control valve

08

Proportional directional valve

P

Power supply

09

Direct voltage 24 V

G24

Electrical connection

10

Without mating connector, connector according to DIN EN 175201-804

K31 3)

Electrical interface

11

Command value/actual value ±10 V

A1

Command value/actual value ±10 mA

C1

Sandwich plate shut-off valve

12

Without shut-off valve

no code

With shut-off valve

Shut-off valve switched to de-energized actively closes "3WRCE" with applied pilot pressure

WK15

Shut-off valve switched to de-energized actively opens "3WRCE" with applied pilot pressure

WL15

Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")

13

NBR seals

M

FKM seals

V

14

Further details in the plain text

*

1)Only version "E" and "P"
2)Only version "V" and "L"
3)Mating connectors, separate order, see "Accessories" and datasheet 08006.

Technical data

general

Size

324050

Component series

2X

Installation position; commissioning

any, preferably horizontal

Storage temperature range

°C

-20 … +80

Ambient temperature range

°C

-20 … +50

Earth

Without shut-off valve

kg

12.820.228

With shut-off valve

kg

1421.429.2

Sine test according to DIN EN 60068-2-6

5 ... 2000 Hz / maximum of 10 g / 10 cycles

Noise test according to DIN EN 60068-2-64

20 ... 2000 Hz / 10 gRMS / 30 min

Transport shock according to DIN EN 60068-2-27

15 g / 11 ms

hydraulic

Size

324050

Maximum operating pressure

Main stage

Anschluss A

bar

315

Port B

bar

315

Port T

bar

315

Pilot control valve

Port X

bar

315

Port Y

bar

210

Nominal flow 1)

l/min

290460720

Maximum flow

l/min

90014002200

Pilot flow 2)

l/min

203555

Maximum zero flow 3)

Main stage

l/min

468

Control flow

cm³

± 2.26± 4.24± 8.65

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range

Maximum admissible

°C

-20 … +80

Recommended

°C

+40 … +50

Viscosity range

Maximum admissible

mm²/s

20 … 380

Recommended

mm²/s

30 … 45

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 4)

Class 20/18/15

Hysteresis

%

≤ 0.2

Range of inversion

%

≤ 0.1

Response sensitivity

%

≤ 0.1

Closing time 5)

Pilot control valve

ms

≤ 200

With shut-off valve

ms

≤ 200
1)+10 %;Δp = 5 bar
2)Stepped input signal (seat position at 100%, pilot pressure 315 bar)
3)pP = 300 bar
4)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.
5)With pilot pressures from 40 bar … 315 bar

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

FKM

ISO 12922

90222

HFDU (ester base)

FKM

HFDR

FKM

Containing water

HFC (Fuchs: Hydrotherm 46M, Renosafe 500;
Petrofer: Ultra Safe 620;
Houghton: Safe 620;
Union: Carbide HP5046)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input.
  • Flame-resistant - containing water:
    • Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component.
    • Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

electrical

Voltage type

Direct voltage

Type of signal

analog

Protection class according to DIN EN 60529

IP65 (If a suitable and a correctly mounted mating connector are used.)

Zero point calibration

%

≤ 1

Zero shift upon change of

Hydraulic fluid temperature

%

≤ 0.3

Pilot pressure

%

≤ 0.7

Return flow pressure

%

≤ 0.3

Notice:

For information on the environment simulation testing for the areas EMC (electromagnetic compatibility), climate and mechanical load see data sheet 29137-U (declarations on environmental compatibility).

Diagrams/characteristic curves

(measured with HLP32, ϑOil = 40 ±5 °C)

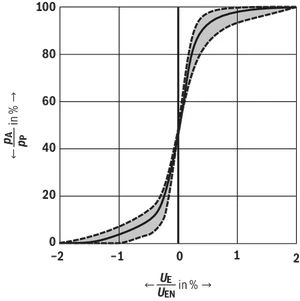

Pressure-signal characteristic curve

("3WRCE…V"; limit and average characteristic curves)

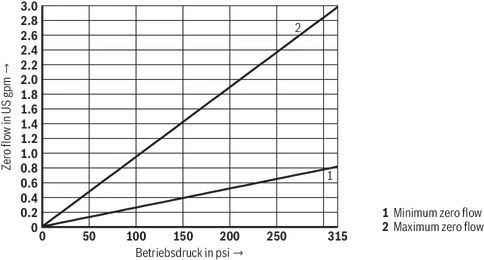

Zero flow at the pilot control valve

Size 32

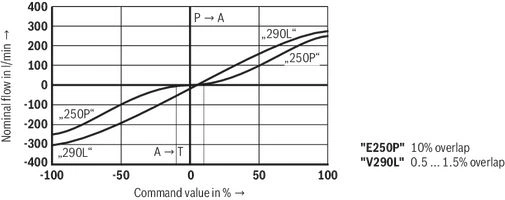

Nominal flow

(Δp = 5 bar)

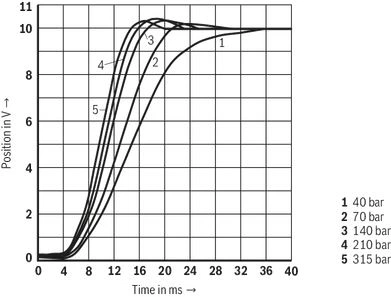

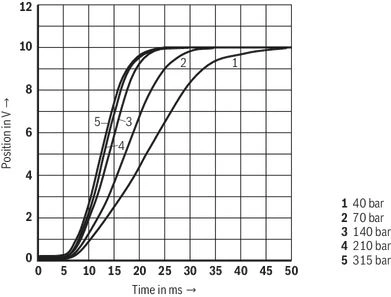

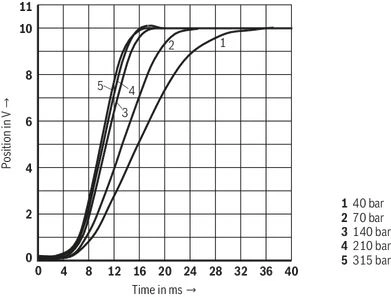

Transition function

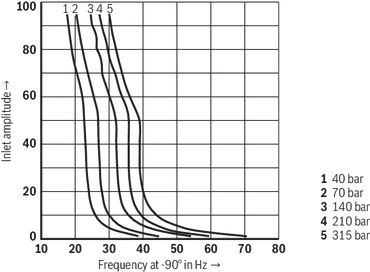

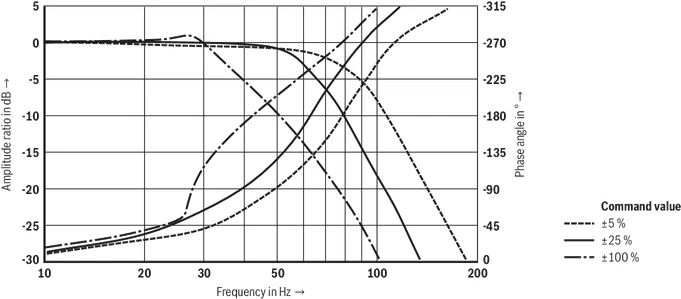

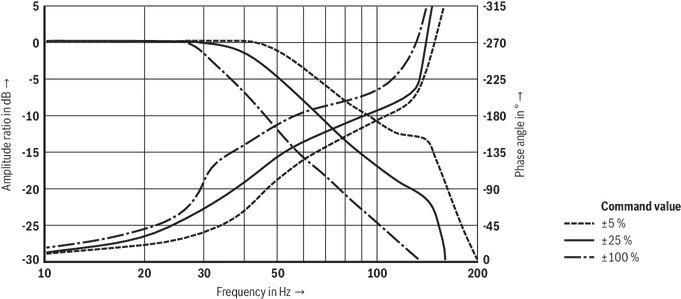

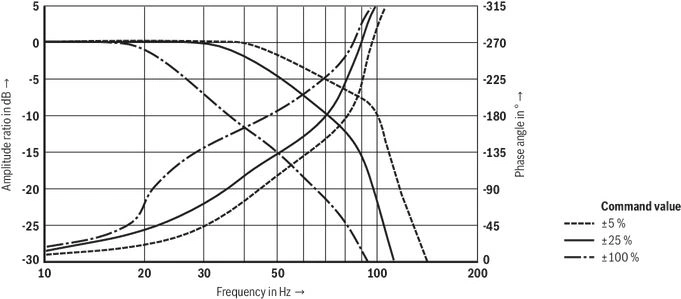

Frequency response

(pP = 315 bar)

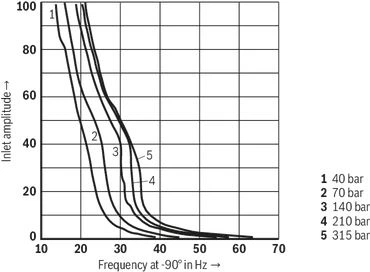

Frequency f dependent on operating pressure and inlet amplitude

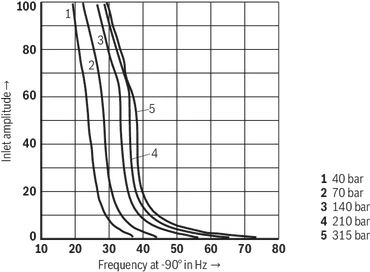

Size 40

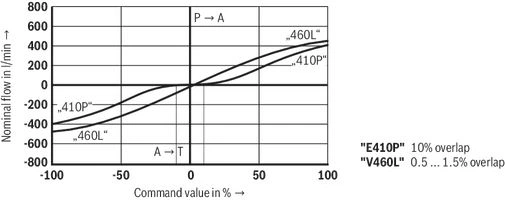

Nominal flow

(Δp = 5 bar)

Transition function

Frequency response

(pP = 315 bar)

Frequency f dependent on operating pressure and inlet amplitude

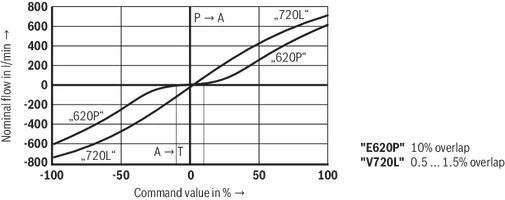

Size 50

Nominal flow

(Δp = 5 bar)

Transition function

Frequency response

(pP = 315 bar)

Frequency f dependent on operating pressure and inlet amplitude

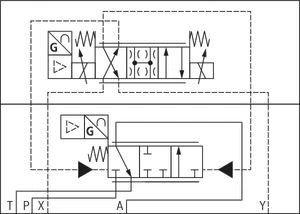

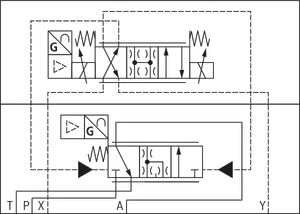

Symbols/Circuit diagrams

Simplified

"V…No code" and "V…WK15" version

Version "V…WL15"

"E…No code" version

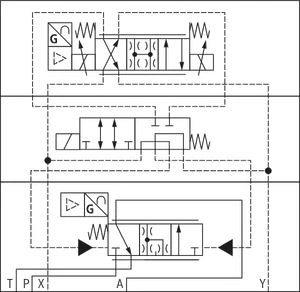

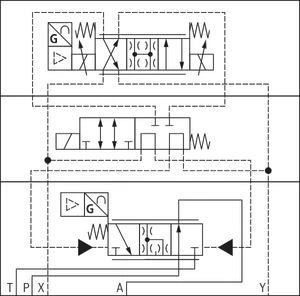

Detailed

"V…No code" version

"V…WK15" version

Version "V…WL15"

"E…No code" version

Notice:

Representation according to DIN ISO 1219-1.

Electrical connection

Connector pin assignment

Pin

Signal

Interface

"A1"

"C1"

A

Power supply

24 VDC nominal (18 ... 30 V; Iaverage = 1A, Ipeak = 3 A)

B

0 VDC

C

Measurement zero

Reference to pin F

D

Differential command value input

0 to +10 V Input resistance > 100 kΩ

0 ... +10 mA; load resistance 100 Ω

E

F

Actual value

Reference is pin C

0 … ±10 V; maximum 10 mA

0 ... ±10 mA; Maximum load 1 kΩ

PE

Functional ground (directly connected to valve housing)

Notices:

  • Do not connect PE if the valve has already been grounded via the system.
  • Command value and actual value have the same polarity. In case of failure of the fuse “1A fast”, the actual value may temporarily also be measured between F and B.
  • Electrical signals provided via control electronics (e.g. actual value) must not be used to switch off safety-relevant machine functions.
  • Mating connectors, separate order, see "Accessories" and datasheet 08006.

Nominal command value range

0 … ±10 V; 0 … ±10 mA (0 … ±100 %)

  • In case of a slow command value modification from 0 V ... ±10 V, the actual value follows the command value within ±0.15 V.
  • With command values of more than ±10 V, the actual value will follow to approx. ±13 V
  • At a command value step to +10 V, the actual value can temporarily reach values of up to approx. +10.5 V.

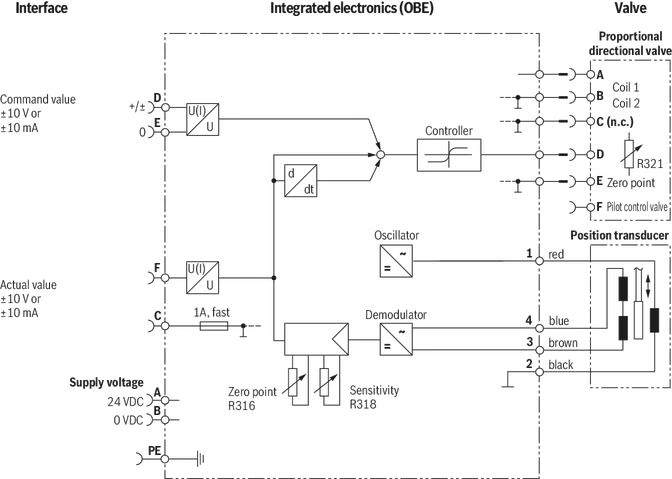

Block diagram / controller function block

Effect of the control:

  • A positive signal at pin D and a reference potential at pin E results in Flow P → A
  • A positive signal at pin F and a reference potential at pin C results in Flow P → A

Dimensions

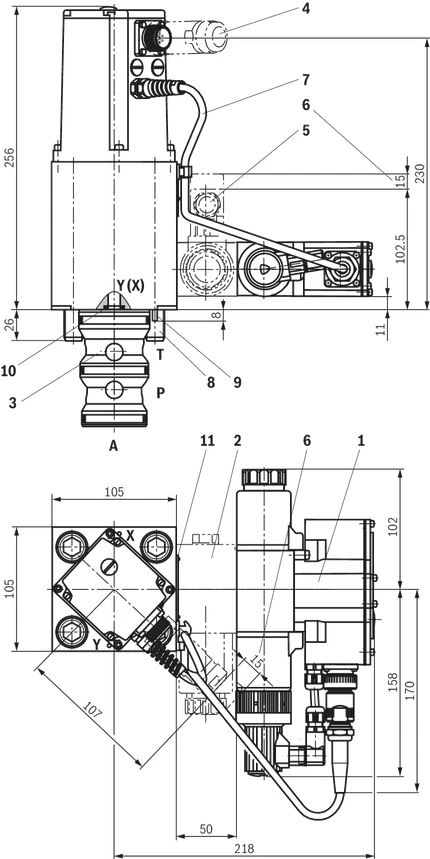

Size 32

Dimensions in mm

1

Pilot control valve (proportional directional valve NG6)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

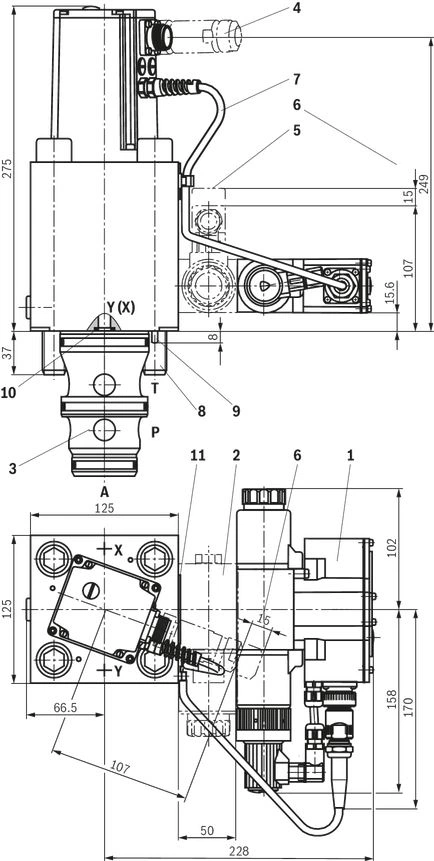

Size 40

Dimensions in mm

1

Pilot control valve (proportional directional valve NG6)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

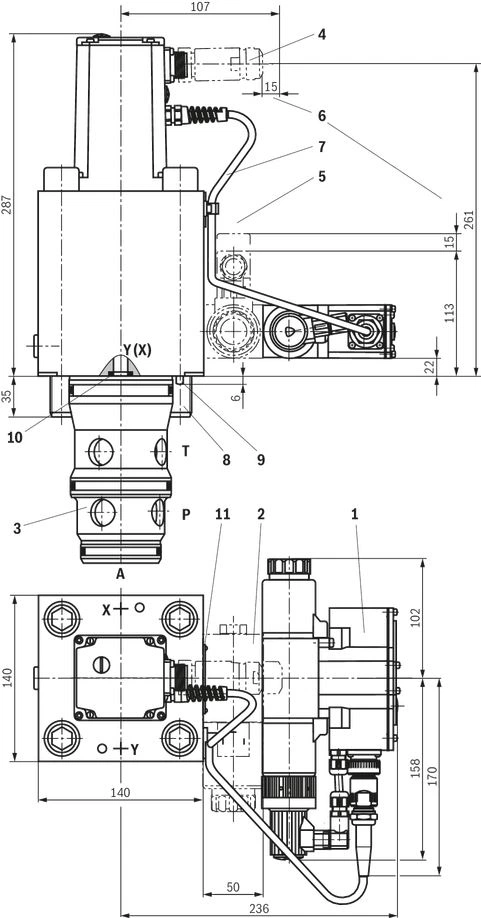

Size 50

Dimensions in mm

1

Pilot control valve (proportional directional valve NG6)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Valve mounting screws (included in the scope of delivery)

Size

Quantity

Hexagon socket head cap screws

32

4

ISO 4762 - M16 x 100 - 10.9-flZn/nc/480h/C

Tightening torque MA = 250 Nm ±10 %

40

4

ISO 4762 - M20 x 180 -10.9

Tightening torque MA = 590 Nm ±10 %

50

4

ISO 4762 - M20 x 190 -10.9

Tightening torque MA = 590 Nm ±10 %

Notice:

For tightening, use a manual torque wrench with a tolerance ≤10 %.

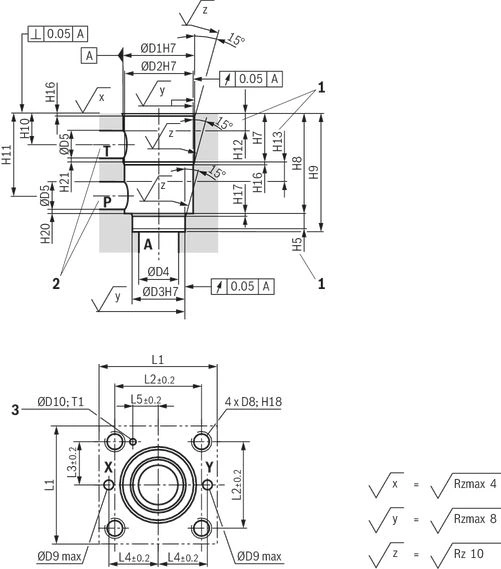

Installation bore

Dimensions in mm

1

Depth of fit, minimum dimension

2

The ports P, T and B can be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

3

Bore for locating pin

NG

324050

ØD1H7

mm

607590

ØD2H7

mm

587387

ØD3H7

mm

555568

ØD4

mm

324050

ØD5

mm

243035

ØD6H7

mm

455568

ØD7

mm

324050

D8

M16M20M20

ØD9 max

mm

81010

ØD10

mm

668

H1

mm

7087100

H2

mm

85105122

H3

mm

526472

H4

mm

303035

H5

mm

131517

H7

mm

43.55487

H8

mm

85105143

H9

mm

100125165

H10

mm

303666

H11

mm

70.587122

H12

mm

182148

H13

mm

151818

H16

mm

2.534

H17

mm

2.533

H18

mm

354545

H19

mm

233

H20

mm

2.533.5

H21

mm

1.533.5

L1

mm

105125140

L2

mm

7085100

L3

mm

3542.550

L4

mm

415058

L5

mm

172330

T1

mm

101010

Notice:

Tolerances according to: General tolerances ISO 2768-mK

Accessories

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

  • For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Downloads

Directional high-response cartridge valve, pilot-operated, with integrated electronics (OBE)
Data Sheet | RE29137 | 2019-04-01 | English | PDF | 1.2MB

Product Groups: Proportional flow control valves
Type WRCE

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024
Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024
Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024
Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024
Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
