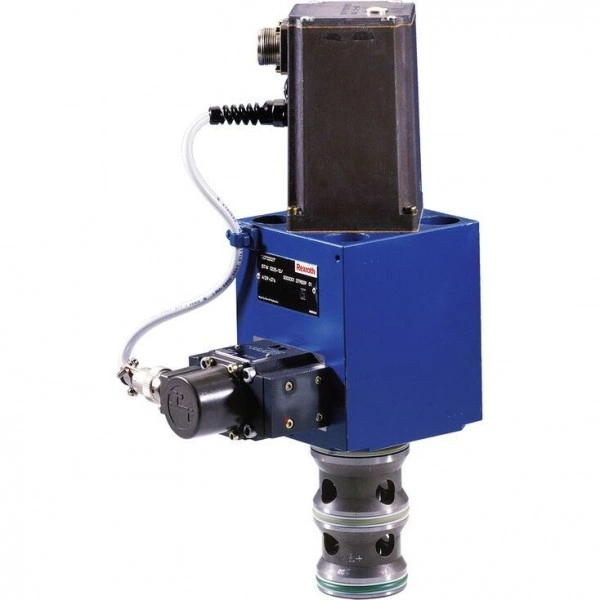

Directional high-response cartridge valve, pilot-operated 3WRC(E)...-1X/S

Name: Directional high-response cartridge valve, pilot-operated 3WRC(E)...-1X/S
Brand: Bosch Rexroth
SKU: RX7559
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 63 … 100
Component series 1X
Maximum operating pressure 315 bar
Maximum flow 8500 l/min
Not recommended for new applications.

Features

3-way directional cartridge valve
Pilot control valve: 2-stage directional servo valve
Position sensing of the control spool by means of an inductive position transducer
Control spool in seat or spool design
External control electronics or integrated electronics (OBE), optional
Typical applications:
– Forging manipulators
– Press cylinders
– Die casting machines

Product description

Valves of type 3WRC(E) are pilot-operated, 3-stage directional high-response cartridge valves. They control the quantity and direction of a flow and are mainly used in control loops.

Set-up

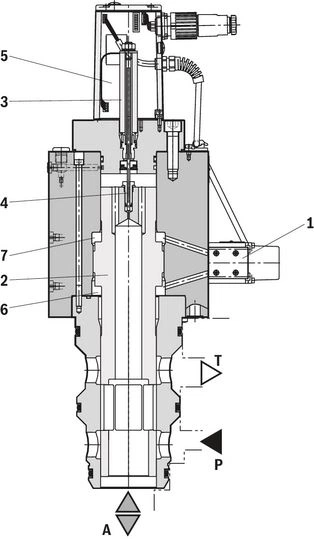

The valves consist of the following assemblies:

2-stage pilot control valve (1)
- with dry torque motor
- low-friction nozzle flapper plate amplifier
- mechanical feedback of the control spool position

Main control spool (2) for flow control

An inductive position transducer (3) the core (4) of which is attached to the main control spool (2) of the third stage

External control electronics or integrated electronics (OBE) (5).

Function

In the control electronics, command and actual values are compared and the torque motor of the pilot control valve is actuated with a proportional current according to the control deviation.

The pilot control valve (1) takes a proportionally controlled position and controls the flows in and out of the control chambers A (6) and B (7), which actuate the main control spool (2) through the closed valve control loop up to 0 control deviation.

This means that the stroke of the main control spool (2) is regulated proportionally to the command value. It must be noted that the flow also depends on the valve pressure drop.

Valve features

The opening point of 0% (versions "L006" and "V001") is set at the factory. When the pilot control valve (1) or the control electronics is exchanged, the opening point can be readjusted by shifting the position transducer coil (3) by means of the nut (SW13).

No settings must be made at the control electronics (= controller or control electronics) and the pilot control valve (1) during exchange, except for the zero adjustment. At the pilot control valve, only the filter element may be exchanged.

Notes:

Version "3WRC(E)" is not recommended for new applications. If version "3WRC(E)" is used, ports A and P have to be exchanged. Upon request.

Power failure at the pilot control valve leads to an undefined position of the main control spool (2).

Type code

01	02	03	04	05		06		07	08		09	10
3	WRC				‒	1X	/	S		/		*

01	3 main ports	3
02	Directional high-response cartridge valve, pilot-operated	WRC
03	For external analog electronics	no code
03	With integrated electronics (OBE)	E
04	Size 63	63
	Size 80	80
	Size 100	100
Control spool, flow characteristic
05	0 … 0.5 % positive overlap (linear)	L006
	0 … 0.5 % negative overlap (linear fine control range)	V001
	10 % positive overlap (linear fine control range)	E001
06	Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)	1X
Pilot control valve
07	Directional servo valve	S
Power supply
08	External control electronics	no code
	Integrated electronics (OBE)
	Direct voltage 24 V	G24
	Direct voltage 15 V	G15
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
09	NBR seals	M
09	FKM seals	V
10	Further details in the plain text	*

Technical data

general

Size			63	80	100
Installation position; commissioning			any, preferably horizontal
Weight		kg	57	116	200
Storage temperature range		°C	-20 … +80
Ambient temperature range	"WRCE"	°C	-20 … +60
Ambient temperature range	"WRC"	°C	-20 … +70

hydraulic

Size				63	80	100
Maximum operating pressure	Main stage	Anschluss A	bar	315
		Port P	bar	315
		Port T	bar	315
	Pilot control valve	Port X	bar	315
	Pilot control valve	Port Y		Pressure peaks < 100, static < 10
Nominal flow (qVnom –10 % at Δp = 5 bar)	"L006"		l/min	1200	1850	2800
	"V001"		l/min	1250	1900	2700
	"E001"		l/min	1180	1820	2750
Maximum flow			l/min	3500	5600	8500
Pilot flow 1)			l/min	42	130	170
Zero flow at the pilot control valve				see "characteristic curves"
Control flow			cm³	18.1	33.9	66.2
Switching time	200 bar	Stroke 50 %	ms	20	18	25
	200 bar	Stroke 100 %	ms	37	32	40
	315 bar	Stroke 50 %	ms	17	13	20
	315 bar	Stroke 100 %	ms	30	25	35
Hydraulic fluid				see table "Hydraulic fluid"
Hydraulic fluid temperature range	Recommended		°C	+40 … +50
Hydraulic fluid temperature range	Maximum admissible		°C	-20 … +80
Viscosity range	Recommended		mm²/s	30 … 45
Viscosity range	Maximum admissible		mm²/s	20 … 380
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)	Pilot control valve			Class 18/16/13
	Main valve			Class 20/18/15

1)	Stepped input signal (seat position at 100%, pilot pressure 315 bar)
2)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
		HFDU (ester base)	FKM
		HFDR	FKM
	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

static / dynamic

Hysteresis	%	≤ 0.5
Response sensitivity	%	≤ 0.2
Range of inversion	%	≤ 0.2

electrical

Voltage type			Direct voltage
Type of signal			analog
Valve protection to EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)
Zero calibration		%	≤ 1
Zero shift upon change of	Hydraulic fluid temperature	%/10 K	≤ 0.3
	Return flow pressure in Y (0 … 10 % of the pilot pressure)	%/bar	≤ 0.3
	Control pressure in X	%/100 bar	< 0.7

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP32, ϑOil = 40 ±5 °C)

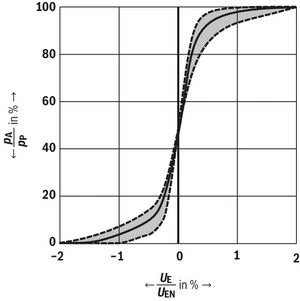

Pressure-signal function

Versioszn "L006" and "V001"; limit and average value characteristic curves

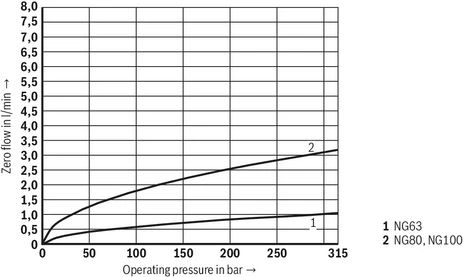

Zero flow at the pilot control valve

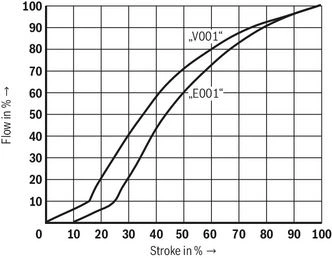

Nominal flow

(Δp = 5 bar)

Nominal flow

(Δp = 5 bar)

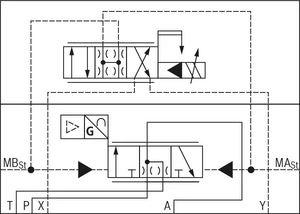

Symbols/Circuit diagrams

Simplified

Integrated electronics (OBE)	External control electronics

Detailed

Notice:

Representation according to ISO 1219-1.

Electrical connection

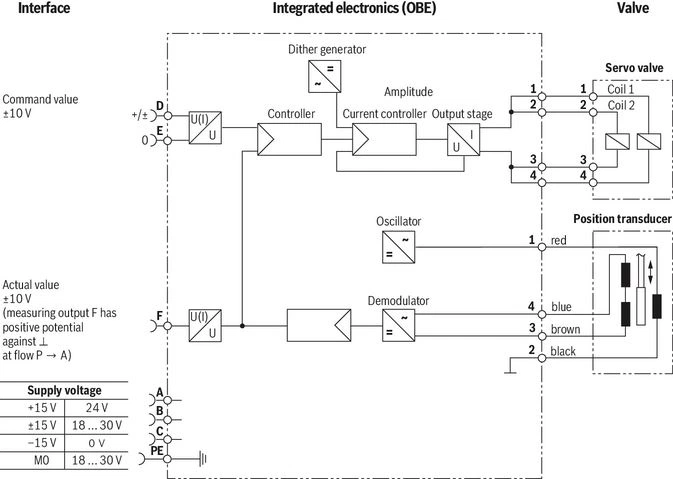

Block diagram / controller function block

Integrated electronics (OBE)

Effect of the control:

A positive signal at pin D and a reference potential at pin E results in Flow P → A

Connector pin assignment

		Interface assignment
Pin	Signal	"G24"	"G15"
A	Power supply	+24 VDC	+15 VDC
B	Power supply	0 VDC	-15 VDC
C		Enable (+24 V) 1)	Reference to pin A, B
D	Differential command value input	0 ... ±10 V Re ≥ 100 kΩ	0 ... ±10 V Re ≥ 100 kΩ
E	Differential command value input	0 ... ±10 V Re ≥ 100 kΩ	0 ... ±10 V Re ≥ 100 kΩ
F	Actual value	0 ... ±10 V Reference is pin B	0 ... ±10 V Reference is pin C
PE	Protective ground	Functional ground (directly connected to the valve housing)

1)	Without enable = SO37 ( –37 attached to the type code)

Power supply :

+24 VDC ±6 V; full bridge rectification with smoothing capacitor 2200 µF = Imax = 230 mA

±15 VDC ±0.45 V; stabilized and smoothened; Imax = 180 mA

Notices:

Do not connect PE if the valve has already been grounded via the system.

Command value and actual value have the same polarity.

Electrical signals provided via control electronics (e.g. actual value) must not be used to switch off safety-relevant machine functions.

Mating connectors, separate order, see "Accessories" and datasheet 08006.

Nominal command value range

0 … ±10 V (0 … ±100 %)

In case of a slow command value modification from 0 V ... ±10 V, the actual value follows the command value within ±0.1 V.

At a command value step to +10 V, the actual value can temporarily reach values of up to approx. +10.5 V.

Dimensions

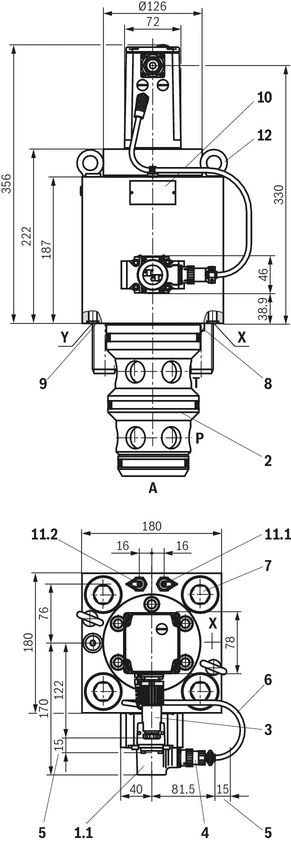

Size 63

Dimensions in mm

1.1	Pilot control valve (directional servo valve NG6)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Size 80

Dimensions in mm

1.2	Pilot control valve (directional servo valve NG10)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

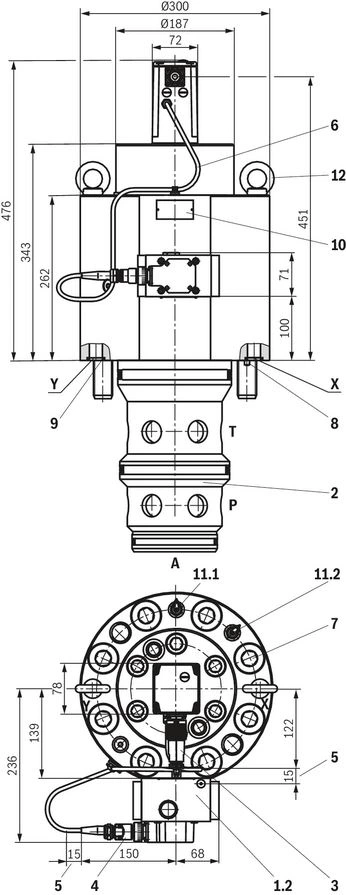

Size 100

Dimensions in mm

1.2	Pilot control valve (directional servo valve NG10)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Valve mounting screws (included in the scope of delivery)

Size	Quantity	Hexagon socket head cap screws
63	4	ISO 4762 - M30 x 220 -10.9 Tightening torque MA = 2000 Nm ±10 %
80	8	ISO 4762 - M24 x 220 -10.9 Tightening torque MA = 1000 Nm ±10 %
100	8	ISO 4762 - M30 x 290 -10.9 Tightening torque MA = 2000 Nm ±10 %

Notice:

For tightening, use a manual torque wrench with a tolerance ≤10 %.

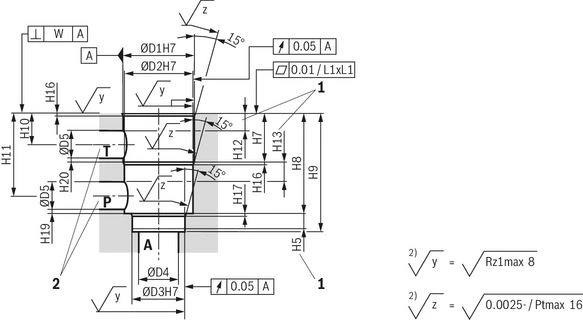

Installation bore

Dimensions in mm

1	Depth of fit, minimum dimension
2	The ports P, T and B can be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

Installation dimensions

NG		63	80	100
ØD1H7	mm	120	145	180
ØD2H7	mm	116	140	174
ØD3H7	mm	90	110	135
ØD4	mm	63	80	100
ØD5	mm	48	60	75
ØD6H7	mm	90	110	135
ØD7	mm	63	80	100
H1	mm	130	175	210
H2	mm	155	205	245
H3	mm	95	130	155
H4	mm	40	40	50
H5	mm	20	25	29
H7	mm	85	125	155
H8	mm	165	215	270
H9	mm	195	245	305
H10	mm	57	90	112
H11	mm	137	180	225
H12	mm	33	60	75
H13	mm	28	25	32
H16	mm	4	5	5
H17	mm	4	5	5
H18	mm	3.5	5	5
H19	mm	4	5	7.5
H20	mm	4	5	5.5
W	mm	0.05	0.1	0.2
R1 max	mm	4	4	4
R2 max	mm	1	1	1

Dimensions in mm

Installation dimensions

NG		80	100
D8		M24	M30
ØD9 max	mm	16	20
ØD10	mm	10	10
H21	mm	50	63
L1	mm	250	300
L2	mm	200	245

1	Bore for locating pin

Notice:

Tolerances according to: General tolerances ISO 2768-mK

Accessories

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Data sheet
Spare parts and repair

Downloads

Directional high-response cartridge valve, pilot-operated
Data Sheet | RE29135 | 2020-09-01 | English | PDF | 1.1MB
Product Groups: Proportional flow control valves
Type WRC…S

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth A4FO: надежность в условиях высокого давления

Гидравлическое оборудование остается важной частью современных промышленных и строительных систем. Аксиально-поршневой насос Bosch Rexroth A4FO демонстрирует, как сочетание универсальности, долговечности и инженерной точности помогает решать сложные задачи, связанные с подачей гидравлической жидкост..

17 Января, 2025 Bosh Rexroth: Эффективность и надежность в одном решении

Синхронные моментные двигатели MBT130, представляющие серию MST130+MRT130 от Bosh Rexroth, выделяются рядом особенностей, которые могут быть важны для самых различных применений в автоматизации и промышленности. Кратко о характеристиках: - Максимальный крутящий момент до 180 Нм, что позвол..

14 Декабря, 2024 Bosh Rexroth HED 5-3X: Надежный контроллер для современных систем

Гидроэлектрические реле давления поршневого типа HED 5-3X от производителя Bosh Rexroth завоевали признание среди специалистов благодаря своим выдающимся характеристикам и функциональности. Эти устройства обеспечивают надежный контроль давления в различных промышленных системах. Серия компонентов..

16 Ноября, 2024 Bosch Rexroth - новая эра измерения давления в гидравлических системах

В условиях современного производства всегда важно обеспечивать стабильность и безопасность работы гидравлических систем. Преобразователь давления HM20-2X становится эффективным решением для этой задачи. Среди ключевых характеристик HM20-2X стоит выделить следующие - Серия компонент..

14 Октября, 2024 Boschrexroth Датчик давления HED 8 OA-2X/100K14: надежность и точность в контроле давления

Датчик давления Boschrexroth HED 8 OA-2X/100K14 (арт. R901102706) используется в различных промышленных приложениях, обеспечивая высокую точность и надежность измерений давления. Он способен функционировать в строгих условиях, что делает его незаменимым инструментом для автоматизации и управления пр..

13 Сентября, 2024 Bosh Rexort - аккумуляторы HAD оптимизируют энергосистемы

В мире гидропневматических систем появилась новинка, которая уже привлекла внимание специалистов. Гидропневматические аккумуляторы серии HAD демонстрируют инновационный подход к управлению энергией и стабилизации давления в различных системах, как мобильных, так и стационарных. Высокая эффективно..

23 Августа, 2024 Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024 Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024 Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024 Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024 Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024 Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
