Артикул: RX7555

Все товары Bosch Rexroth

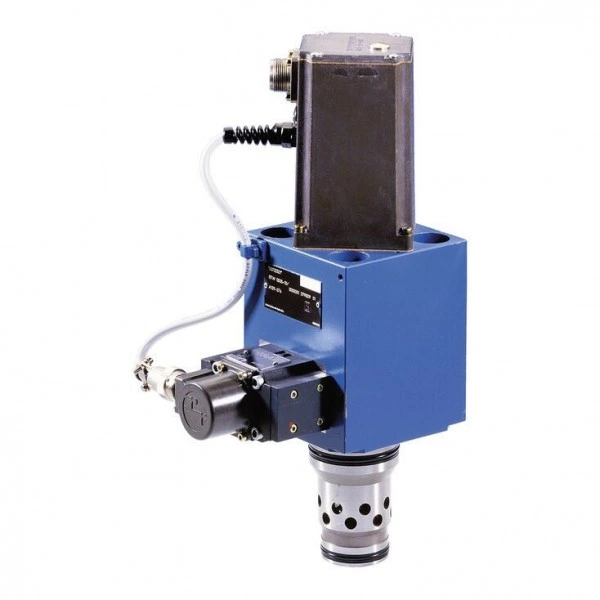

Directional high-response cartridge valve, pilot-operated, with integrated electronics (OBE) 2WRCE…S

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 32 … 50
  • Component series 2X
  • Maximum operating pressure 420 bar
  • Maximum flow 4500 l/min

Features

  • 2-way directional cartridge valve
  • Pilot control valve: 2-stage directional servo valve
  • Main stage: position-controlled
  • Normalized:
    - Installation dimensions according to ISO 7368
  • Flexible:
    – Suitable for position, pressure, force and velocity control
  • Typical applications:
    - Presses
    - Die casting machines
    - Nibbling axes

Product description

Valves of type 2WRCE are pilot-operated, 3-stage directional high-response cartridge valves. They control the quantity and direction of a flow and are mainly used in control loops.

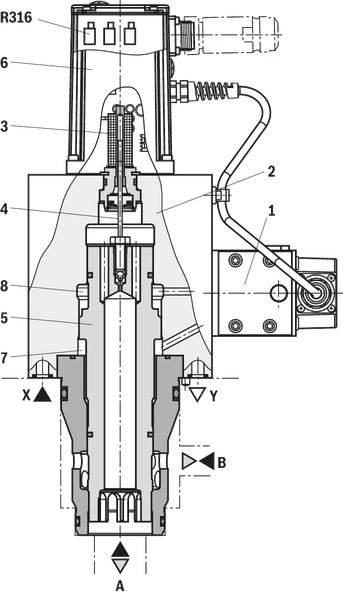

Set-up

The valves consist of the following assemblies:

  • 2-stage pilot control valve (1)
    • with dry torque motor
    • low-friction nozzle flapper plate amplifier
    • mechanical feedback of the control spool position
  • Main stage (2) for flow control
  • An inductive position transducer (3) the core (4) of which is attached to the main control spool (5) of the third stage
  • Integrated electronics (6).

Function

The integrated electronics compares command and actual values and the torque motor of the pilot control valve is actuated with a proportional current according to the control deviation.

The pilot control valve (1) takes a proportionally controlled position and controls the flow in and out of the control chambers A (7) and B (8) that actuate the main control spool (5) through the closed valve control loop up to 0 control deviation.

This means that the stroke of the main control spool (5) is regulated proportionally to the command value. It must be noted that the flow also depends on the valve pressure drop.

Valve features

The flow can pass through the valve from A to B or from B to A.

The control spool (seat design) closes or opens at 5%

of the command value. At lower command values, the valve control loop attempts to guide the control spool, thus presses it onto the seat at full pilot pressure and blocks the connection in a leakage-free way.

The specified valve dynamics only apply to the control area of the valve. At command value steps from the seat to lower opening values, additional delay times occur.

The opening point of 5% (= 0.5 V or 0.5 mA) is set at the factory. Upon replacement of the pilot control valve (1) or the control integrated electronics (6), the opening point can be readjusted using the zero adjustment potentiometer R316 (accessible via a plug screw).

During the exchange, no settings must be made at the control electronics (= controller or control electronics) and the pilot control valve (1), except for the zero adjustment at the controller.

At the pilot control valve (1), only the filter element may be exchanged. The pilot control valve (1) is trimmed so that the pilot pressure is connected to control chamber B (8) in case of a power failure, i.e. the main stage is closed.

The integrated electronics (6) features an offset to compensate the trimming (pilot trimming) of the pilot control valve (1).

Due to differences in diameter in the seat range, the control spools are statically not pressure-compensated.

To compensate the force differential, 6% of the system pressure is required for version "L" and 22% of the system pressure is required for version "R" as pilot pressure. With reserves for flow force and dynamics, this defines the recommended minimum pilot pressure.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

14

2

WRCE

S

2X

/

S

K31

/

*

01

2 main ports

2

02

Directional high-response cartridge valve, pilot-operated, with integrated electronics (OBE)

WRCE

03

Size 32

32

Size 40

40

Size 50

50

04

Control spool in seat design

S

Rated flow (Δp = 5 bar)

05

Size 32

480 l/min 1)

480

650 l/min 2)

650

Size 40

700 l/min 1)

700

1000 l/min 2)

1000

Size 50

1100 l/min 1)

1100

1600 l/min 2)

1600

Flow characteristic

06

Linear

L

Linear with progressive fine control range

R

07

Component series 20 … 29 (20 … 29: unchanged installation and connection dimensions)

2X

Pilot control valve

08

Directional servo valve

S

Power supply

09

Direct voltage 24 V

G24

Direct voltage ±15 V

G15

Electrical connection

10

Without mating connector, connector according to DIN EN 175201-804

K31 3)

Electrical interface

11

Command value 0 ...+10 V, actual value 0.5 ...+10 V

A1

Command value 0 ...+10 mA, actual value 0.5 ...+10 mA

C1

Sandwich plate shut-off valve

12

Without shut-off valve

no code

With shut-off valve

3)

De-energized shut-off valve actively closes “2WRCE” with applied pilot pressure

WK15

De-energized shut-off valve actively opens “2WRCE” with applied pilot pressure

WL15

Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")

13

NBR seals

M

FKM seals

V

14

Further details in the plain text

*

1)Only version "R"
2)Only version "L"
3)Mating connectors, separate order, see "Accessories" and datasheet 08006.

Technical data

(For applications outside these values, please consult us!)

general

Size

324050

Installation position; commissioning

any, preferably horizontal

Storage temperature range

°C

-20 … +80

Ambient temperature range

°C

-20 … +60

Earth

Without shut-off valve

kg

11.221.128

With shut-off valve

kg

12.424.831.7

hydraulic

Size

324050

Maximum operating pressure

Main stage

Anschluss A

bar

420

Port B

bar

420

Pilot control valve

Port X

bar

315

Port Y

Pressure peaks < 100, static < 10

Minimum pilot pressure 1)

Version “L”

%

15

Version “R”

%

45

Nominal flow 2)

Version “L”

l/min

65010001600

Version “R”

l/min

4807001100

Maximum flow

Version “L”

l/min

150022003500

Version “R”

l/min

200030004500

Pilot flow 3)

l/min

385680

Zero flow

Pilot control valve

See characteristic curves

Control flow

cm³

4.528.4817.3

Nominal stroke

mm

101215

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range

Maximum admissible

°C

-20 … +80

Recommended

°C

+40 … +50

Viscosity range

Maximum admissible

mm²/s

20 … 380

Recommended

mm²/s

30 … 45

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 4)

Pilot control valve

Class 18/16/13

Main stage

Class 20/18/15

Hysteresis

%

≤ 0.2

Range of inversion

%

≤ 0.1

Response sensitivity

%

≤ 0.1

Closing time 5)

Pilot control valve

ms

≤ 550

With shut-off valve

ms

≤ 200
1)In % of the system pressure
2)+10 %;Δp = 5 bar
3)Stepped input signal (seat position at 100%, pilot pressure 315 bar)
4)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.
5)With pilot pressures from 40 bar … 315 bar

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

FKM

ISO 12922

90222

HFDU (ester base)

FKM

HFDR

FKM

Containing water

HFC (Fuchs: Hydrotherm 46M, Renosafe 500;
Petrofer: Ultra Safe 620;
Houghton: Safe 620;
Union: Carbide HP5046)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input.
  • Flame-resistant – containing water:
    • Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component.
    • Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

electrical

Voltage type

Direct voltage

Type of signal

analog

Protection class according to EN 60529

IP65 (If a suitable and a correctly mounted mating connector are used.)

Zero point calibration

%

≤ 1

Zero shift upon change of

Hydraulic fluid temperature

%/10 K

≤ 0.3

Pilot pressure

%/100 bar

≤ 0.7

Return flow pressure 1)

%/bar

≤ 0.3
1)0 … 10% of the pilot pressure

Notice:

For information on the environment simulation testing for the areas EMC (electromagnetic compatibility), climate and mechanical load see data sheet 29136-U (declarations on environmental compatibility).

Diagrams/characteristic curves

(measured with HLP32, ϑOil = 40 ±5 °C)

Size 32

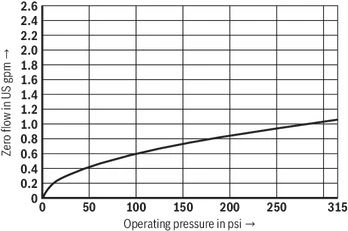

Zero flow at the pilot control valve

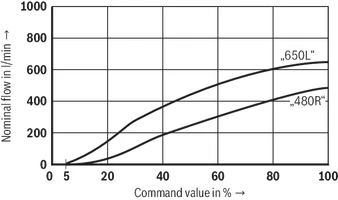

Nominal flow

(Δp = 5 bar; A → B, B → A)

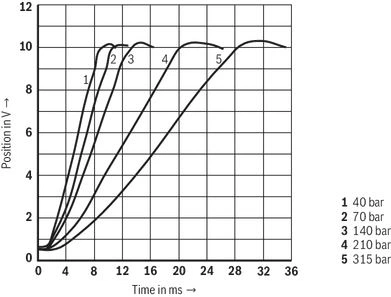

Transition function

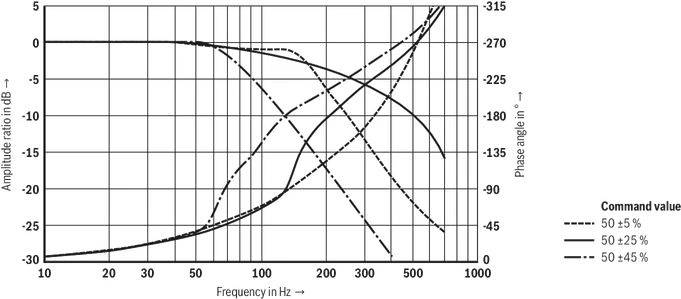

Frequency response

(pP = 315 bar)

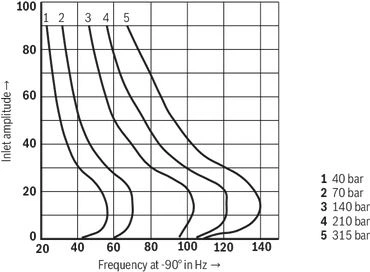

Frequency f dependent on operating pressure and inlet amplitude

Size 40

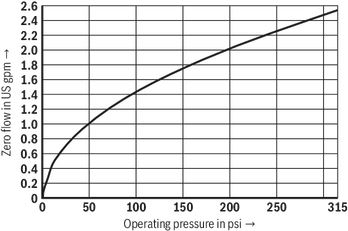

Zero flow at the pilot control valve

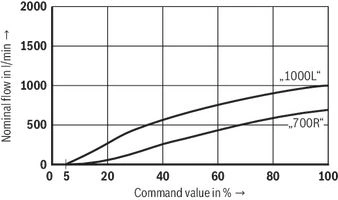

Nominal flow

(Δp = 5 bar; A → B, B → A)

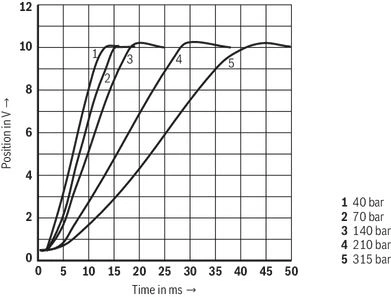

Transition function

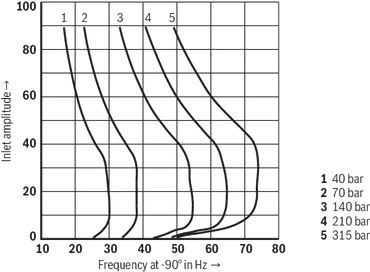

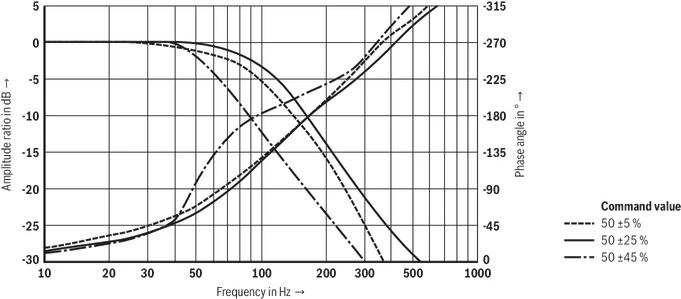

Frequency response

(pP = 315 bar)

Frequency f dependent on operating pressure and inlet amplitude

Size 50

Zero flow at the pilot control valve

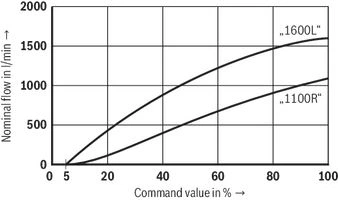

Nominal flow

(Δp = 5 bar; A → B, B → A)

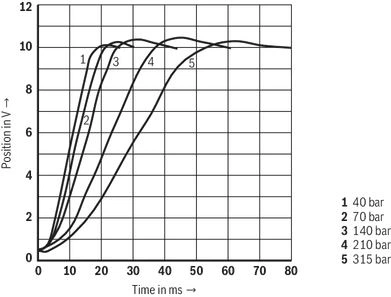

Transition function

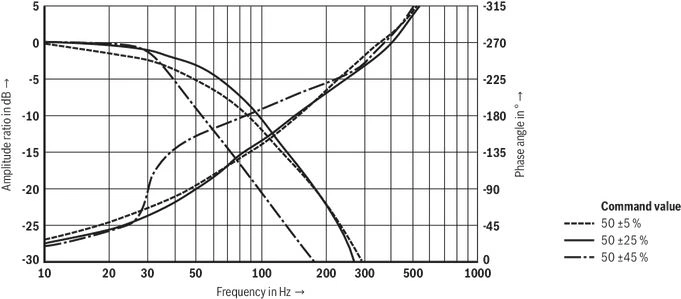

Frequency response

(pP = 315 bar)

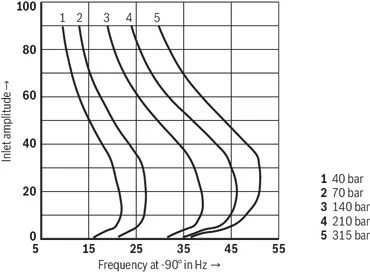

Frequency f dependent on operating pressure and inlet amplitude

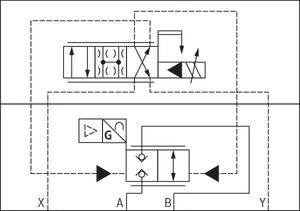

Symbols/Circuit diagrams

Simplified

"No code" and "WK15" version

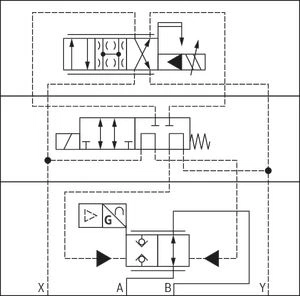

Version "WL15"

Detailed

"No code" version

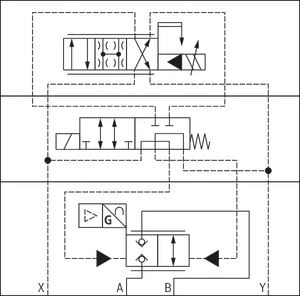

Version "WK15"

Version "WL15"

Notice:

Representation according to ISO 1219-1.

Electrical connection

Connector pin assignment

Pin

Signal

Interface

"A1"

"C1"

A

Power supply

+24 VDC (+15 VDC)

B

0 VDC (-15 VDC)

C

M0 with ± 15 V "G15"

n.c. (reference to pins A, B)

D

Differential command value input

0 ... +10 V

0 ... +10 mA

E

F

Actual value

Reference with "G15" is pin C

Reference with "G24" is pin B

+0,5 ... +10 V

+0,5 ... +10 mA

PE

Functional ground (directly connected to the valve housing)

Power supply

  • +24 VDC ±6 V; full bridge rectification with smoothing capacitor 2200 µF = Imax = 230 mA
  • ±15 VDC ±0.45 V; stabilized and smoothened; Imax = 180 mA

Command value

  • 0 … +10 mA / ±10 mA → input resistance 100 Ω

Actual value

  • 0.5 mA … +10 mA / ±10 mA → maximum load resistance 1 kΩ

Notices:

  • Do not connect PE if the valve has already been grounded via the system.
  • Command value and actual value have the same polarity.
  • Electrical signals provided via control electronics (e.g. actual value) must not be used to switch off safety-relevant machine functions.
  • Mating connectors, separate order, see "Accessories" and datasheet 08006.

Nominal command value range

0 … +10 V; 0 … +10 mA (0 … 100 %)

  • In case of a slow command value modification from 0.5 V ... +10 V, the actual value follows the command value within ±0.1 V.
  • With command values of more than +10 V, the actual value will follow to approx. +12 V
  • In the command value range of 0 … +0.5 V, the actual value remains constant at 0.5 V.
  • At a command value step to +10 V, the actual value can temporarily reach values of up to approx. +10.5 V.

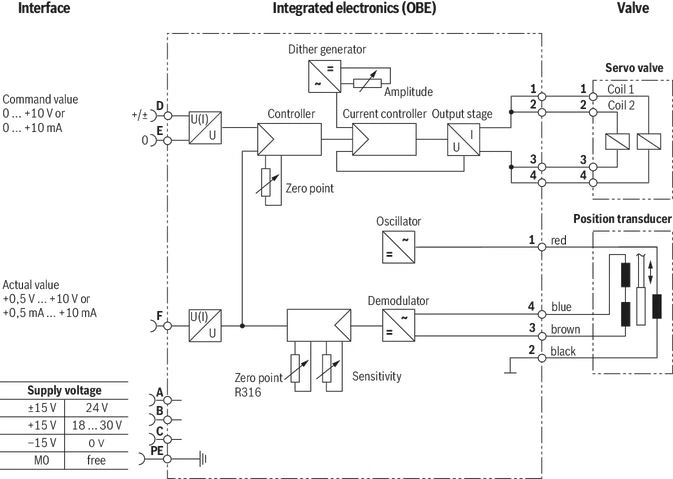

Block diagram / controller function block

Effect of the control:

A positive signal at pin D and a reference potential at pin E results in flow A → B or B → A

Dimensions

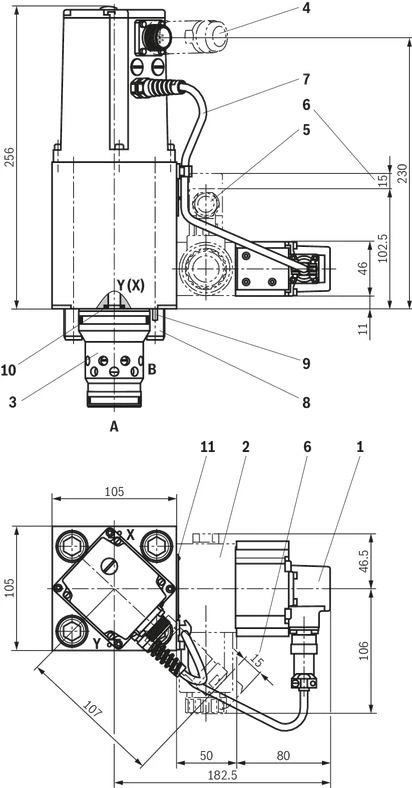

Size 32

Dimensions in mm

1

Pilot control valve (directional servo valve NG6)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

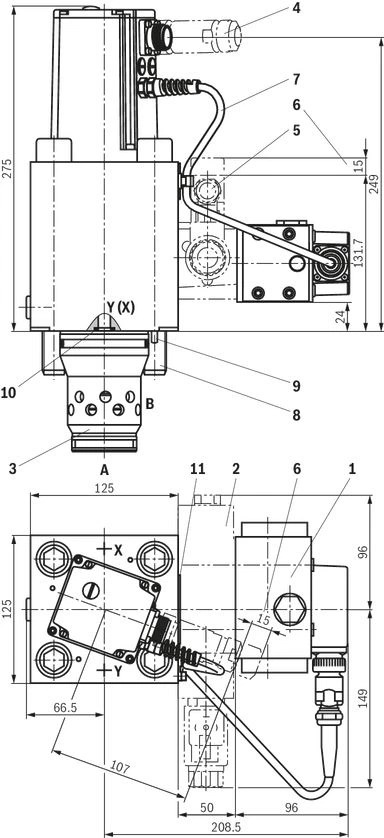

Size 40

Dimensions in mm

1

Pilot control valve (directional servo valve NG10)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

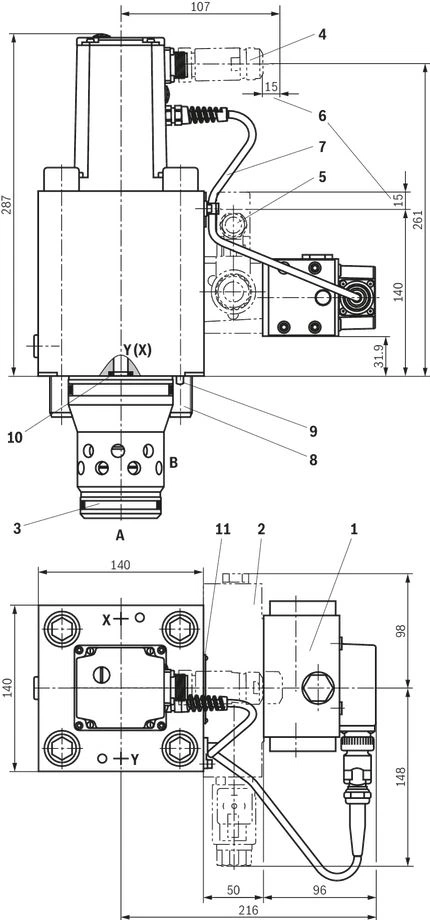

Size 50

Dimensions in mm

1

Pilot control valve (directional servo valve NG10)

2

Sandwich plate shut-off valve (only with versions “WK15” and “WL15”)

3

Socket

4

Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"

5

Mating connectors for valves with connector "K4", separate order, see "Accessories"

6

Space required to remove the mating connector

7

Cabling

8

Valve mounting screws (included in the scope of delivery)

(see below)

9

Locking pin

10

Identical seal rings for ports X and Y

11

Name plate

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Valve mounting screws (included in the scope of delivery)

Size

Quantity

Hexagon socket head cap screws

32

4

ISO 4762 - M16 x 100 - 10.9-flZn/nc/480h/C

Tightening torque MA = 250 Nm ±10 %

40

4

ISO 4762 - M20 x 180 -10.9

Tightening torque MA = 590 Nm ±10 %

50

4

ISO 4762 - M20 x 190 -10.9

Tightening torque MA = 590 Nm ±10 %

Notice:

For tightening, use a manual torque wrench with a tolerance ≤10 %.

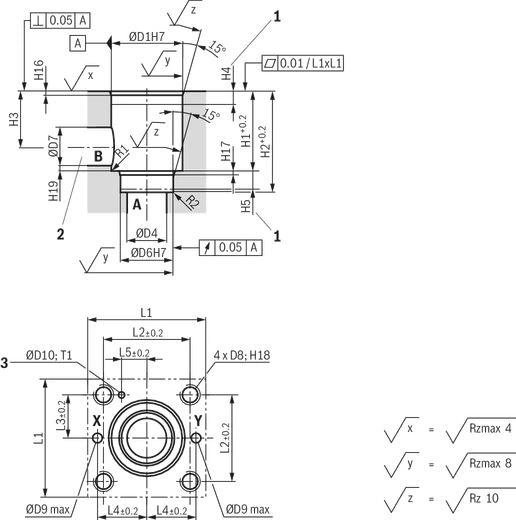

Installation bore

Dimensions in mm

1

Depth of fit, minimum dimension

2

The ports P, T and B can be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

3

Bore for locating pin

NG

324050

ØD1H7

mm

607590

ØD2H7

mm

587387

ØD3H7

mm

555568

ØD4

32 mm4050

ØD5

mm

243035

ØD6H7

mm

455568

ØD7

mm

324050

D8

M16M20M20

ØD9 max

mm

81010

ØD10

mm

668

H1

mm

7087100

H2

mm

85105122

H3

mm

526472

H4

mm

303035

H5

mm

131517

H7

mm

43.55487

H8

mm

85105143

H9

mm

100125165

H10

mm

303666

H11

mm

70.587122

H12

mm

182148

H13

mm

151818

H16

mm

2.534

H17

mm

2.533

H18

mm

354545

H19

mm

233

H20

mm

2.533.5

H21

mm

1.533.5

L1

mm

105125140

L2

mm

7085100

L3

mm

3542.550

L4

mm

415058

L5

mm

172330

T1

mm

101010

R1 max

mm

244

R2 max 1)

mm

111
1)Deviating from ISO 7368

Notice:

Tolerances according to: General tolerances ISO 2768-mK

Accessories

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

  • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
  • Mating connectors for valves with one or two solenoids (individual connection)

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

  • For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Downloads

Directional high-response cartridge valve, pilot-operated, with integrated electronics (OBE)
Data Sheet | RE29136 | 2019-12-01 | English | PDF | 1.3MB

Product Groups: Proportional flow control valves
Type WRCE

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
