Артикул: RX7314

Все товары Bosch Rexroth

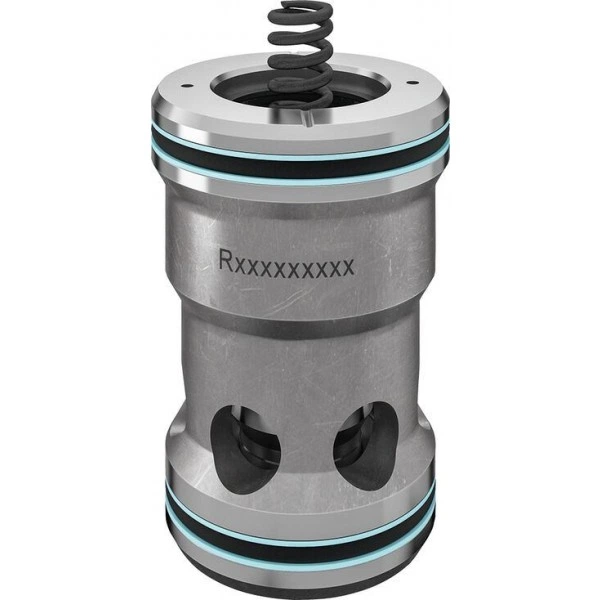

2-way cartridge valves, pressure functions LCT . DB (high-pressure)

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • High-pressure series
  • Size 25 … 50
  • Component series 3X
  • Maximum operating pressure 700 bar
  • Maximum flow 3500 l/min

Features

  • Shaft sealing by default
  • Special control spools for check valve circuit

Product description

2-way cartridge valves are elements that have been designed for a compact block design. The cartridge valve type LCT is inserted into a special receiving hole in the control block and closed by a control cover type LFT. The control cover establishes the connection between the spring chamber of the cartridge valve and the pilot control valves. This enables implementation of pressure, directional and throttle functions – also in combination.

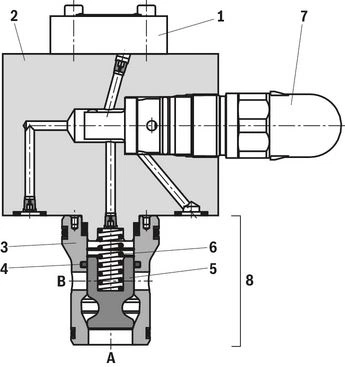

The main components of 2-way cartridge valves are the cartridge valve (8) and the control cover (2) with different functionality.

The cartridge valve (8) consists of a socket (3) with sealing package (4), control spool (5) and closing spring (6).

The control cover (2) seals the cartridge valve to the outside.

Besides simple control cover functions with external pilot oil supply, version "LFT . DBW2" is also suitable for complex switching functions thanks to its default directional valve connection surface. The connection surface is always closed pressure-tight (1). Suitable switching and proportional servo valves can be connected.

The relief pressure is set at the cartridge (7).

Due to structural-inherent requirements, some control cover versions feature high-pressure fittings leading to the outside. These are assigned a leakage bore L for indication of leakage at the HP fitting.

These ports are not suitable for external pilot oil supply.

Function

Passively controlled 2-way cartridge valves operate depending on the pressure ratio at working ports A and B. This results in three important pressurized surfaces for the function A1, A2, A3. The area at the valve seat A1 is defined as 100%. Depending on the version, the annulus area A2 realized by grading is 0%, 7% or 50% of area A1. The area A3 is identical to the sum of areas A1 + A2.

At pressure function, the area is A2 = 0. Respectively, the area is A3 = A1.

For check valve circuits, a 7% control spool with internal pressure feedback is available This way, the set-up of the block becomes less complex as external pressure feedback into the spring chamber via the pilot oil port X is not required (see "Circuit examples")

In general, the following applies:

The areas A1 and A2 are effective in opening direction. The area A3 and the spring are effective in closing direction. The direction of action of the resulting force from the opening and closing forces determines the working position of the 2-way cartridge valve.

Example:
Control cover: Type LFT 25 DBW2-3X/1000J3F
Cartridge valve: Type LCT 25 DB40D-3X/700F

Type code

01

02

03

04

05

06

07

08

LCT

DB

40

D

3X

/

700

F

01

Cartridge valve

LCT

02

Size 25

25

Size 32

32

Size 40

40

Size 50

50

Control spool design (area ratio see "product description")

03

A1 = 100 %; A2 = 0 %

DB

Cracking pressure

04

approx. 4 bar (preferred)

40

Poppet-shaped

05

Seat control spool

D

06

Component series 30 … 39 (30 … 39: unchanged installation and connection dimensions)

3X

07

Maximum operating pressure 700 bar

700

Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")

08

FKM seals

F

(Other seal materials upon request)

Technical data

general

Size

25324050

Ambient temperature range

NBR seals

°C

-30 … +60

FKM seals

°C

-20 … +60

MTTFD values according to EN ISO 13849 1)

yrs

​150 … ​1200

Conformity 2)

RoHS directive

2011/65/EU
1)For further details, see data sheet 08012
2)The product fulfills the substance requirements of the RoHS directive 2011/65/EU.

hydraulic

Size

25324050

Maximum operating pressure

bar

700

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 20/18/15

Maximum flow 2)

l/min

3500
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components.
2)NG-dependent; see characteristic curves

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

FKM

ISO 12922

90222

HFDU (ester base)

FKM

HFDR

FKM

Containing water

HFC (Fuchs: Hydrotherm 46M, Renosafe 500;
Petrofer: Ultra Safe 620;
Houghton: Safe 620;
Union: Carbide HP5046)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input.
  • Flame-resistant – containing water:
    • Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component.
    • Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, a maximum duty cycle of 50% in continuous operation has to be set for on/off valves (measuring period 300 s). If this is not possible due to the function, an energy-reducing control of these components is recommended, e.g. via a PWM plug-in amplifier.

Version

Size

25

32

40

50

A1

cm2

LCT . DB…

5,31

11,34

18,09

19,63

A2

cm2

LCT . DB…

0

0

0

0

A3

cm2

LCT . DB…

5,31

11,34

18,09

19,63

Stroke

cm

LCT . DB…

8,8

12,9

13,0

14,0

Pilot volume

cm3

LCT . DB…

46,7

146,2

234,2

274,8

Cracking pressure

Direction of flow A to B

bar

LCT . DB40…

2,82

2,66

2,93

4,29

Weight

Control spool

g

LCT . DB…

110

463

788

1140

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(simulated with HLP46, ϑOil = 40 ±5 °C)

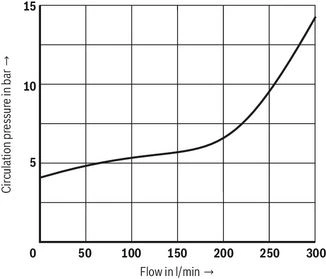

Size 25

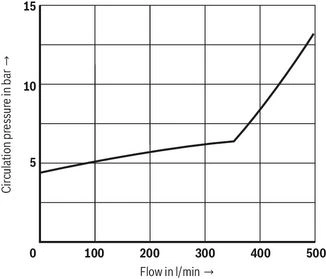

Size 32

Size 40

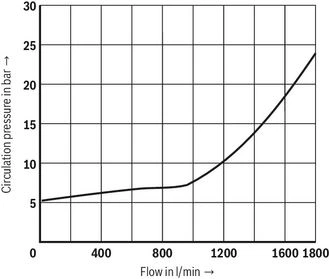

Size 50

Notices:

  • For selection of the size, please note that the recommended maximum flow velocities of downstream components (e.g. pipe and hose lines) must be complied with.
  • The characteristic curves show the minimum circulation pressure with unloaded spring chamber.

Symbols/Circuit diagrams

Dimensions

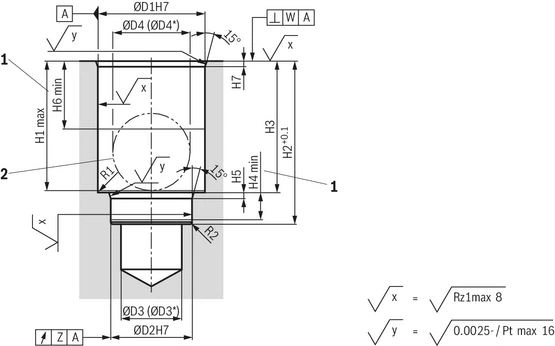

Installation bore

Dimensions in mm

1

Depth of fit

2

Port B can be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged and that sufficient distance (wall thickness) is ensured.

NG

25324050

ØD1H7

mm

547594115

ØD2H7

mm

446875105

ØD3 max

mm

25324050

ØD4 max

mm

32405063

H1 max

mm

5786.5100.5130.5

H2+0,1

mm

72110120155

H3+0,5

mm

5888102132

H4 min

mm

12191620

H5+0,5

mm

2.5334

H6 min

mm

18252525

H7+0,2

mm

2.5344

W

mm

0.050.050.050.05

Z

mm

0.010.010.010.01

R1

mm

2222

R2

mm

1111

Project planning information

  • 2-way cartridge valves may only be assembled and commissioned by trained specialists.
  • The essential valve components are coordinated with each other at the factory and marked accordingly. In case of faults, the complete valve assembly must be replaced.
  • Use of the "depressurized circulation" function for decompression tasks is somewhat limited and should not be activated at maximum operating pressure.

Information

Valve assembly components

Cartridge valve

The cartridge valves are hydraulically controlled via the two working ports A and B and via the spring chamber (supply via the control cover or internally via control spool bore). These assemblies are available in NG16 to 63.

All offered versions are fitted with shaft seals. This way, internal leakage between the spring chamber and port B is prevented.

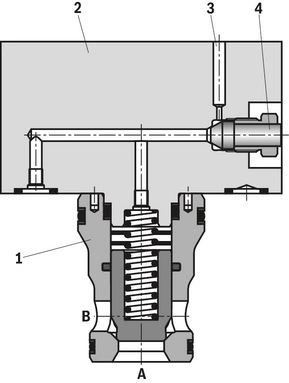

Control cover

The control cover (2) can lead up to two pilot oil ports on the block side to internal components or additional externally mounted valve assemblies. Via the circuitry of the spring chamber of the cartridge valve (1), various circuit variations can be implemented.

All control covers have relief grooves at the bottom side. Failure of the internal seals is quickly and clearly indicated. On the top of the control cover, leakage at the HP fitting (4) can be identified at the leakage bore L (3) if applicable.

Pilot control valve (not included in the scope of delivery)

At control covers for set-up of a directional seat or pressure valve, the porting pattern is realized according to ISO 4401.

Multi-function cover "LFT_DBW"

By default, this cover is delivered with a connection surface for a pilot control valve. The connection surface is always closed with a pressure-tight blind plate.

By selection and assignment of the internal pilot oil channels, various switching functions can be implemented in addition to pressure functions.

Example:
Control cover: Type LFT 25 D-3X/1000J3F
Cartridge valve: Type LCT 25 A40E-3X/1000F

Ordering codes

Downloads

2-way cartridge valves, pressure and directional functions
Data Sheet | RE21045 | 2021-08-01 | English, United States | PDF | 1.2MB

Product Groups: 2-way cartridge valves
Type LCT (cartridge valve); type LFT (control cover)
