Артикул: RX7074
Mating connectors for valves with connector “K4”, without circuitry, standard, with assembled connection line (ATEX) DS2513...ATEX
Доступно к заказу
Цена по запросу
И выбери подходящего.
Description
- For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
- Mating connectors for valves with one or two solenoids (individual connection)
Technical data
Mating connector | Short designation | DS2513...ATEX | ||
Design | A | |||
Ambient temperature | °C | -30 … +90 | ||
Protection class according to EN 60529 | IP65 with mating connector mounted and fitted | |||
Number of poles | 2 + PE | |||
Standard | DIN EN 175301-803 | |||
Certification/conformity | ATEX Cat. 3 GD, EN 60079-0, EN 60079-15, EN 60079-31 | |||
Derating | - | |||
Connection line | Type | LiF9YH-11YH, PUR | ||
Wire cross-section | 3 x 0,75 mm2 | |||
Shielding braid overlap | 85 % | |||
Core marking | PE | green-yellow | ||
others | brown, blue | |||
Line diameter | 5,5 ... 6,5 mm | |||
Bending radius | flexible | min. 10 x line diameter |
Notice:
The enclosed NBR seal must be used in connection with Rexroth valves.
Enclosed :
- Labeling plate
- Additional NBR seal for use with Rexroth valves
(For applications outside these values, please consult us!)
Symbols/Circuit diagrams
Without circuitry, standard

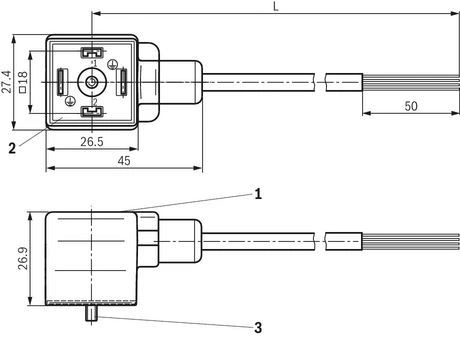

Dimensions
Dimensions in mm
1 | Flat seal (not detachable) |
2 | Contacting 0 + 180° rotatable |
3 | Name plate |
4 | Mounting screw M3 (not detachable), tightening torque MA = 1 Nm |
L | Cable length 3.5 or 12 m (see “ordering code”) |
Downloads
Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet | RD08006 | 2021-05-01 | German | PDF | 1.4MB Product Groups: Mating connectors and cable sets | |
Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet | RE08006 | 2021-05-01 | English | PDF | 1.5MB Product Groups: Mating connectors and cable sets |
