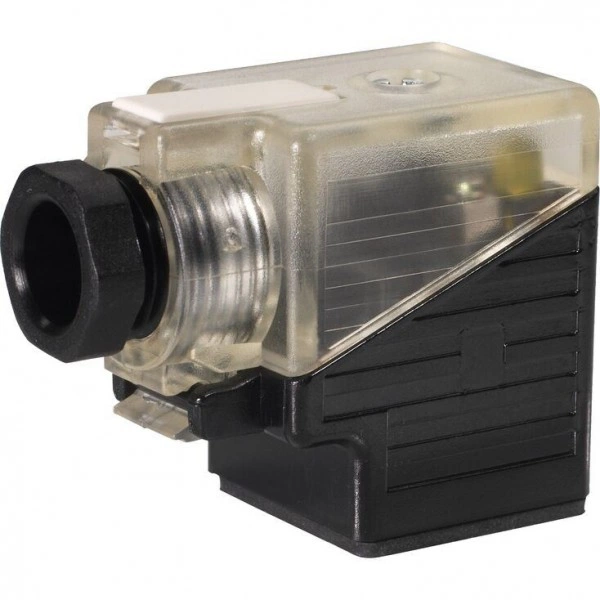

Mating connectors for valves with connector “K4”, with indicator light 3P Z55L

Name: Mating connectors for valves with connector “K4”, with indicator light 3P Z55L
Brand: Bosch Rexroth
SKU: RX7065

Цена по запросу

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

Нужна скидка? Звони — сделаем лучшее предложение

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

(For applications outside these values, please consult us!)

Mating connector	Short designation			Z55L
	Design			A
	Ambient temperature	with indicator light/rectifier	°C	-20 … +60
	Protection class according to EN 60529			IP65 with mating connector mounted and fitted
	Indicator light			LED yellow
	Number of poles			2 + PE
	Terminal area for lines with external diameter		mm	5 … 10
	Wire cross-section, max. 1)		mm²	1.5
	Anschlussart			Screw connection
	Standard			EN 175301-803
	Derating, max.			-

1)	2.5 mm2 with special wire end ferrule clamp (e. g. Knipex 975314 or Weidmüller PZ 6/5)

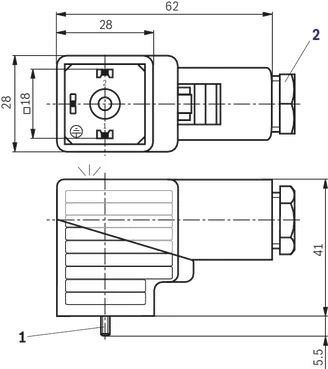

Dimensions in mm

1	Mounting screw M3 (not detachable), tightening torque MA = 0.5 Nm
2	Fitting M16 x 1.5 / NPT 1/2“ (see table)

	Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet \| RD08006 \| 2021-05-01 \| German \| PDF \| 1.4MB Product Groups: Mating connectors and cable sets
	Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet \| RE08006 \| 2021-05-01 \| English \| PDF \| 1.5MB Product Groups: Mating connectors and cable sets
