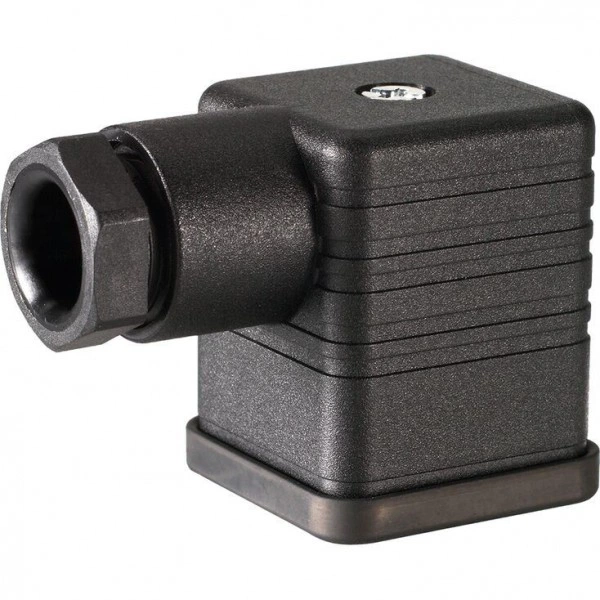

Mating connectors for valves with connector “K4”, without circuitry, standard 3P Z4

Артикул: RX7059

В наличии

Mating connectors for valves with connector “K4”, without circuitry, standard 3P Z4

Name: Mating connectors for valves with connector “K4”, without circuitry, standard 3P Z4
Brand: Bosch Rexroth
SKU: RX7059

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@boschrexroth-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 137-07-02

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Description

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Technical data

(For applications outside these values, please consult us!)

Short designation			Z4
Design			A
Ambient temperature	Standard	°C	-30 … +90
Protection class according to EN 60529			IP65 with mating connector mounted and fitted
Number of poles			2 + PE
Terminal area for lines with external diameter		mm	5 … 10
Wire cross-section, max. 1)		mm²	1.5
Anschlussart			Screw connection
Standard			EN 175301-803
Certification/conformity			VDE, SEV, RoHS
Derating, max.	16 A	°C	40
Derating, max.	9,5 A	°C	60

1)	2.5 mm2 with special wire end ferrule clamp (e. g. Knipex 975314 or Weidmüller PZ 6/5)

Symbols/Circuit diagrams

Without circuitry, standard

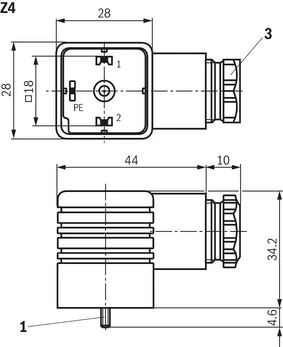

Dimensions

Dimensions in mm

1	Mounting screw M3, tightening torque MA = 0.5 Nm
2	Fitting M16 x 1.5

Downloads

	Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet \| RD08006 \| 2021-05-01 \| German \| PDF \| 1.4MB Product Groups: Mating connectors and cable sets
	Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet \| RE08006 \| 2021-05-01 \| English \| PDF \| 1.5MB Product Groups: Mating connectors and cable sets
