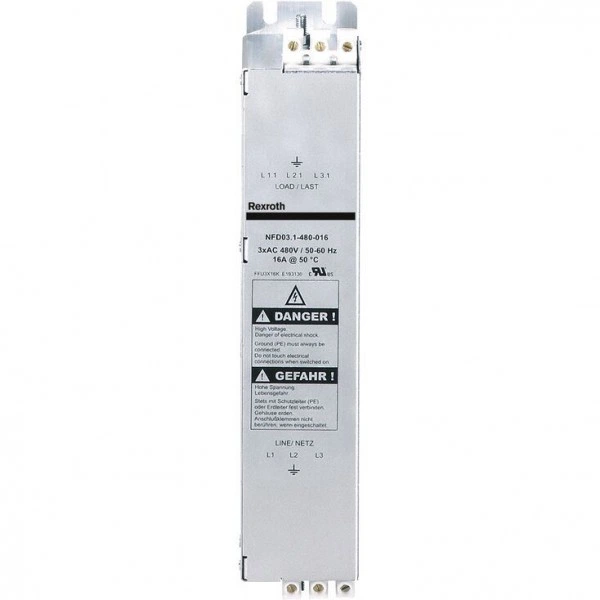

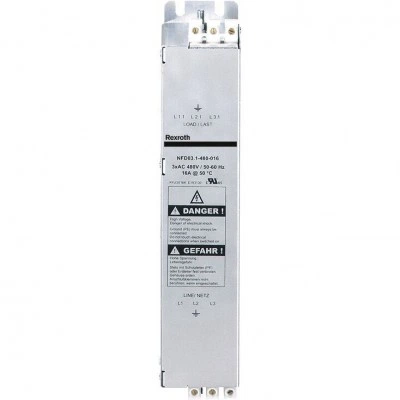

Сетевой фильтр NFD03
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Подходит для IndraDrive C, HCS02
- Подходит для IndraDrive C, HCS03
Описание изделия
Сетевые фильтры гарантируют соблюдение предельных значений по ЭМС и подавляют токи утечки, вызванные емкостями линий. Сетевые фильтры наилучшим образом согласованы с блоками регулирования приводов и могут масштабироваться по току, количеству приводов и длине кабелей двигателей. Наши экранированные кабели двигателей обеспечивают отсутствие помех при работе приводов.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | |||
| NFD | 03 | . | 1 | - | - |
| 01 | NFD | NFD |
| Конструктивный ряд | ||
| 02 | 03 | 03 |
| Исполнение | ||
| 03 | 1 | 1 |
| Номинальное напряжение | ||
| 04 | AC 115 … 480 V | 480 |
| Номинальный ток | ||
| 05 | 7 A | 007 |
| 16 A | 016 | |
| 30 A | 030 | |
| 55 A | 055 | |
| 75 A | 075 | |
| 130 A | 130 | |
| 180 A | 180 | |
Технические данные
Сетевой фильтр для преобразователей HCS
| Тип | NFD03.1-480-007 | NFD03.1-480-016 | NFD03.1-480-030 | NFD03.1-480-055 | NFD03.1-480-075 | NFD03.1-480-130 | NFD03.1-480-180 | |
| Ток длительной нагрузки | A | 7 | 16 | 30 | 55 | 75 | 130 | 180 |
| Потеря мощности | Вт | 3,9 | 6,4 | 11,9 | 25,9 | 30,4 | 38 | 61 |
Размеры
Размеры
| Тип | NFD03.1-480-007 | NFD03.1-480-016 | NFD03.1-480-030 | NFD03.1-480-055 | NFD03.1-480-075 | NFD03.1-480-130 | NFD03.1-480-180 | |
| A | мм | 160 | 220 | 270 | 220 | 240 | 240 | 350 |
| B | мм | 50 | 55 | 60 | 90 | 90 | 100 | 130 |
| C | мм | 90 | 90 | 100 | 105 | 145 | 160 | 180 |
| Масса | кг | 0,7 | 1 | 1,4 | 2 | 3,5 | 4,7 | 10 |
Комбинации
| Компоненты | HCS02.1E-W0012 | HCS02.1E-W0028 | HCS02.1E-W0054 | HCS02.1E-W0070 | HCS03.1E-W0070 | HCS03.1E-W0100 | HCS03.1E-W0150 | HCS03.1E-W0210 |
| NFD03.1-480-007 | 6/1201) | |||||||
| NFD03.1-480-016 | 6/1201) | 6/1201) | ||||||
| NFD03.1-480-030 | 6/1201) | 6/1201) | 6/1202) | 6/1202) | ||||
| NFD03.1-480-055 | 6/1201) | 6/1201) | 6/1202) | 6/1202) | 1/5 | |||
| NFD03.1-480-075 | 6/1201) | 6/1201) | 6/1202) | 6/1202) | 1/53) | |||
| NFD03.1-480-130 | 1/5 | |||||||
| NFD03.1-480-180 | 1/5 |
| 1) | Ориентировочные значения для подачи питания группы без соединения промежуточного контура, допустимая длина кабеля для одинарных приводов составляет 75 м. |
| 2) | Ориентировочные значения для центральной подачи питания: Инвертор в качестве устройства питания других преобразователей или инверторов, допустимая длина кабеля для одинарных приводов составляет 75 м. |
| 3) | Уменьшить номинальный ток до 75 A. |
| Пояснения: 18/280 = сетевой фильтр для подключения макс. 18 приводов при суммарной длине кабелей двигателей до 280 м. Эти ориентировочные значения в значительной мере зависят от конкретной системы, при определенных обстоятельствах могут потребоваться дополнительные компоненты. Вне зависимости от количества осей эффективный суммарный сетевой ток не должен превышать допустимую токовую нагрузку сетевого фильтра. При использовании неэкранированных кабелей и в конфигурации с открытым контуром возможны другие максимальные значения длины. |
