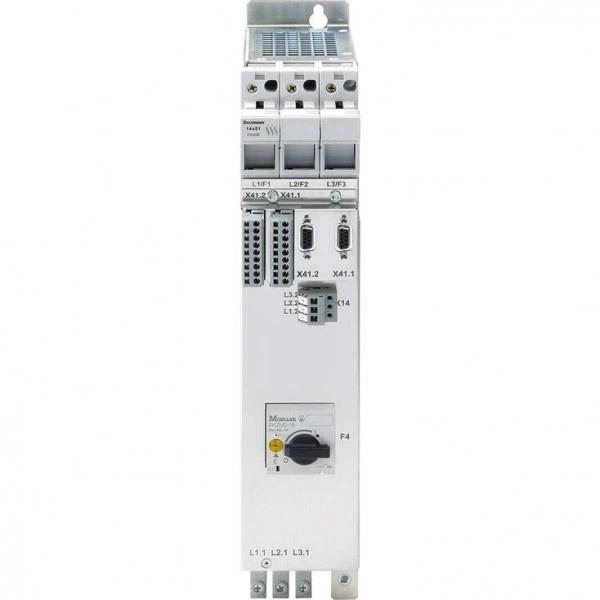

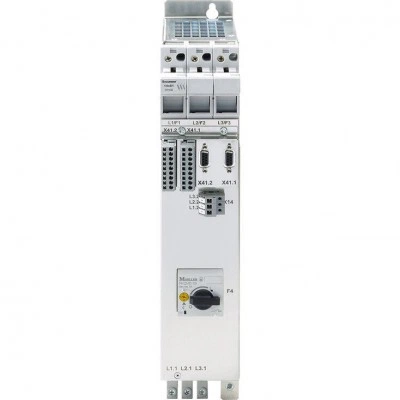

Сетевой фильтр HNS02
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Подходит для IndraDrive M, HMV02
Описание изделия
Сетевые фильтры гарантируют соблюдение предельных значений по ЭМС и подавляют токи утечки, вызванные емкостями линий. Сетевые фильтры наилучшим образом согласованы с блоками регулирования приводов и могут масштабироваться по току, количеству приводов и длине кабелей двигателей. Наши экранированные кабели двигателей обеспечивают отсутствие помех при работе приводов.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | ||||||
| HNS | 02 | . | 1 | A | - | - | - | - | - |
| 01 | HNS | HNS |
| Конструктивный ряд | ||
| 02 | 02 | 02 |
| Исполнение | ||
| 03 | 1 | 1 |
| Зона ЭМС согласно DIN EN 61800-3 | ||
| 04 | Промышленная зона | A |
| Область применения | ||
| 05 | 12 осей, длина кабеля макс. 200 м | Q200 |
| Система питания | ||
| 06 | Только для устройств, поддерживающих обратную подачу питания | R |
| Номинальный ток | ||
| 07 | Напр. 23 A | 0023 |
| Класс защиты | ||
| 08 | IP20 | A |
| Напряжение питания | ||
| 09 | 3 x AC 400 … 480 V -15+10 %, 50/60 Hz | 480 |
| Другое исполнение | ||
| 10 | Нет | NNNN |
Технические данные
Сетевой фильтр для устройств питания HMV и преобразователей HCS
| Тип | HNS02.1A-Q200-R0023 | |
| Ток длительной нагрузки | A | 23 |
| Потеря мощности | Вт | < 75 |

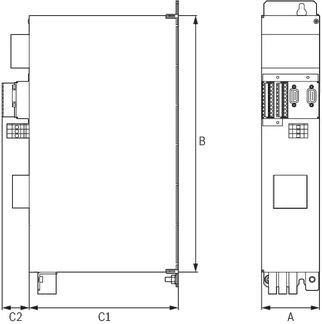

Размеры
Размеры
| Тип | HNS02.1A-Q200-R0023 | |
| A | мм | 80 |
| B | мм | 352 |
| C1 | мм | 205 |
| C2 | мм | 38 |
| Масса | кг | 15 |
Комбинации
| Компоненты | HMV01.1E-W0030 | HMV01.1E-W0075 | HMV01.1E-W0120 | HMV01.1R-W0018 | HMV01.1R-W0045 | HMV01.1R-W0065 | HMV01.1R-W0120 | HMV02.1R-W0015 |
| Сетевой фильтр |
| |||||||
| HNS02.1A-Q200-R0023-A-480-NNNN | 12/2001) | |||||||
| 1) | Ориентировочные значения для подачи питания группы без соединения промежуточного контура, допустимая длина кабеля для одинарных приводов составляет 75 м. |
| Пояснения: 18/280 = сетевой фильтр для подключения макс. 18 приводов при суммарной длине кабелей двигателей до 280 м. Эти ориентировочные значения в значительной мере зависят от конкретной системы, при определенных обстоятельствах могут потребоваться дополнительные компоненты. Вне зависимости от количества осей эффективный суммарный сетевой ток не должен превышать допустимую токовую нагрузку сетевого фильтра. При использовании неэкранированных кабелей и в конфигурации с открытым контуром возможны другие максимальные значения длины. |
Подходящие продукты
IndraDrive M
HMV02 — устройство питания
IndraDrive M
HMV02 — устройство питания
- Мощность 15 кВт
- Сетевое напряжение 380 В ... 480 В
- Степень защиты IP20
- Направление энергии: подача питания и обратная подача питания
- Диапазон мощности 1,1 кВт ... 4 МВт
- Сетевое напряжение 380 В ... 690 В
