Артикул: RX6914
В наличии

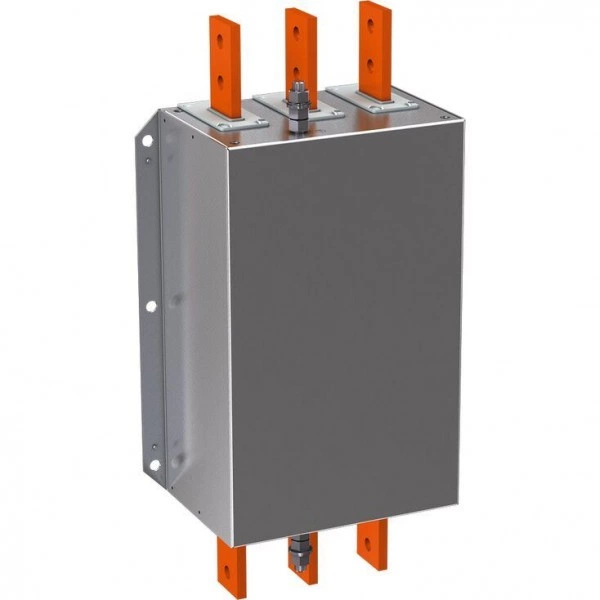

Сетевой фильтр HNF05
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Подходит для IndraDrive ML, HMU05
Описание изделия
Сетевые фильтры гарантируют соблюдение предельных значений по ЭМС и подавляют токи утечки, вызванные емкостями линий. Сетевые фильтры наилучшим образом согласованы с блоками регулирования приводов и могут масштабироваться по току, количеству приводов и длине кабелей двигателей. Наши экранированные кабели двигателей обеспечивают отсутствие помех при работе приводов.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | ||||||
| HNF | 05 | . | 1 | - | - | - | - | - |
| 01 | HNF | HNF |
| Конструктивный ряд | ||
| 02 | 05 | 05 |
| Исполнение | ||
| 03 | 1 | 1 |
| Область ЭМС | ||
| 04 | Категория C3 согласно DIN EN 61800-3 | A |
| Объем утечки | ||
| 05 | Напр. 500 нФ | 500N |
| Система питания | ||
| 06 | Только для устройств, поддерживающих обратную подачу питания | R |
| Номинальный ток | ||
| 07 | 150 A | 0150 |
| 180 A | 0180 | |
| 250 A | 0250 | |
| 320 A | 0320 | |
| 400 A | 0400 | |
| 600 A | 0600 | |
| 1000 A | 1000 | |
| 1600 A | 1600 | |
| Класс защиты | ||
| 08 | IP00 | N |
| Напряжение питания | ||
| 09 | 3 x AC 380 V -15 % … 690 V+10 % | A5 |
| Другое исполнение | ||
| 10 | Нет | NNNN |
Технические данные
Сетевой фильтр для универсального инвертора HMU05
| Тип | HNF05.1A-500N-R0150-A5-NNNN | HNF05.1A-500N-R0180-A5-NNNN | HNF05.1A-500N-R0250-A5-NNNN | HNF05.1A-500N-R0320-A5-NNNN | HNF05.1A-500N-R0400-A5-NNNN | HNF05.1A-500N-R0600-A5-NNNN | HNF05.1A-500N-R1000-A5-NNNN | |
| Ток длительной нагрузки | A | 150 | 180 | 250 | 320 | 400 | 600 | 1000 |
| Потеря мощности | Вт | 28 | 34 | 34 | 36 | 53 | 86 | 166 |

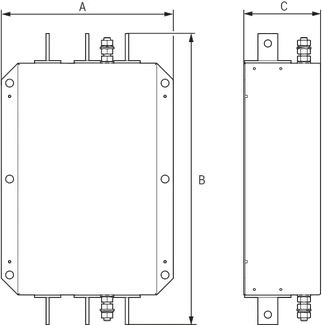

Размеры
Размеры
| Тип | HNF05.1A-500N-R0150-A5-NNNN | HNF05.1A-500N-R0180-A5-NNNN | HNF05.1A-500N-R0250-A5-NNNN | HNF05.1A-500N-R0320-A5-NNNN | HNF05.1A-500N-R0400-A5-NNNN | HNF05.1A-500N-R0600-A5-NNNN | HNF05.1A-500N-R1000-A5-NNNN | |
| A | мм | 170 | 170 | 190 | 260 | 260 | 260 | 300 |
| B | мм | 330 | 330 | 390 | 390 | 390 | 440 | 460 |
| C | мм | 141 | 141 | 116 | 116 | 116 | 116 | 166 |
| Масса | кг | 13 | 13 | 15 | 21 | 21 | 22 | 42 |
Подходящие продукты
IndraDrive ML
HMU05, с воздушным охлаждением, ULN 380 ... 500 В
IndraDrive ML
HMU05, с воздушным охлаждением, ULN 380 ... 500 В
- Диапазон мощности 132 кВт ... 2,5 МВт
- Напряжение питания от 380 В ... 500 В
- Напряжение промежуточного контура от 540 V ... 750 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Воздушное охлаждение
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 380 ... 500 В
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 380 ... 500 В
- Диапазон мощности 132 кВт ... 4 МВт
- Напряжение питания от 380 В ... 500 В
- Напряжение промежуточного контура от 540 V ... 750 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Жидкостное охлаждение
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 525 ... 690 В
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 525 ... 690 В
- Диапазон мощности 132 кВт ... 4 МВт
- Сетевое напряжение 525 В ... 690 В
- Напряжение промежуточного контура от 540 V ... 1100 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Жидкостное охлаждение
