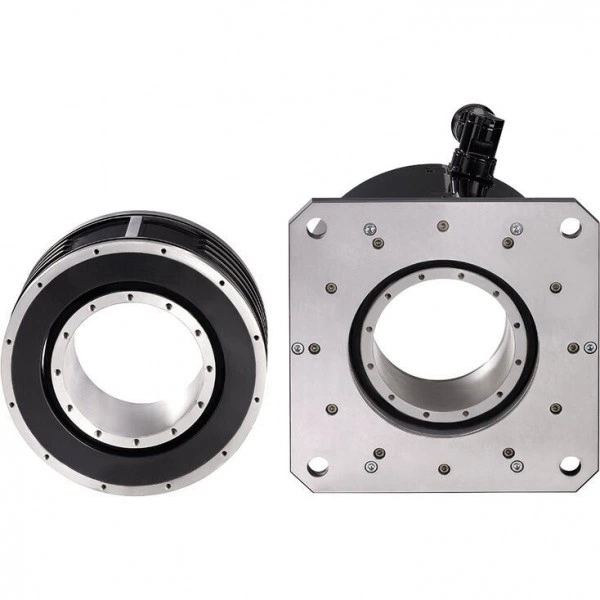

Description
- Макс. крутящий момент MМакс. 3250 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 450 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 450 |
| Конструктивная длина | ||
| 03 | B | |
| D | ||
| E | ||
| Обмотка | ||
| 04 | MST450B | 0012 |
| MST450D | 0006 | |
| 0012 | ||
| MST450E | 0006 | |
| 0011 | ||
| 0012 | ||
| 0018 | ||
| Тип охлаждения | ||
| 05 | Водяное охлаждение | F |
| Самоохлаждение | N3) | |
| Конструктивная форма/капсюляция | ||
| 06 | Открытая алюминиевая охлаждающая рубашка | T1) |
| Закрытая алюминиевая охлаждающая рубашка (включая корпус и фланец) | H1) | |
| Стальная рубашка | S | |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление на стороне статора (с увеличенным внешним диаметром) | CN |
| Осевое направление на стороне статора (с малым внешним диаметром) | SN2) | |
| Радиальное направление на стороне статора (с увеличенным внешним диаметром) | RN2) | |
| Клеммная коробка, вывод кабеля справа | KR1) | |
| Другое исполнение | ||
| 09 | Нет | NNNN |
| Жилы в осевом направлении без кабельного коннектора | D3033) | |
| 1) | Корпус H и электрическое подключение KR доступны только в комбинации, а также с типом охлаждения F и специальным исполнением NNNN. Корпус T доступен только с электрическим подключением RN, SN и CN |
| 2) | Электрическое подключение RN и SN только со специальным исполнением NNNN |
| 3) | Специальное исполнение D303 только с электрическим подключением CN |
Доступные комбинации
| Конструктивная длина | Обмотка | Охлаждение | Капсюляция 1) | Электрическое подключение | Другое исполнение | ||||
| PU1) | RN2) | SN2) | CN | NNNN | D3033) | ||||
| B | 0012 | F | T, H | ● | ● | ● | ● | ● | ● |
| D | 0006 | F | T, H | ● | ● | ● | ● | ● | ● |
| D | 0012 | F | T, H | ● | ● | ● | ● | ● | ● |
| E | 0006 | F | T, H | ● | ● | ● | ● | ● | ● |
| E | 0012 | F | T, H | ● | – | ● | ● | ● | ● |
| E | 0011 | N | S | – | – | – | ● | ● | – |
| E | 0018 | N | S | – | – | – | ● | ● | – |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 450 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 450 |
| Конструктивная длина | ||
| 03 | B | |
| D | ||
| E | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 350 mm | 0350 |
| Другое исполнение | ||
| 06 | Нет | NNNN |

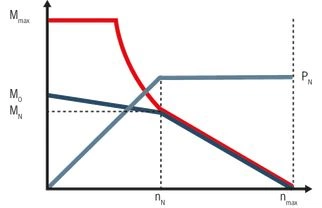

Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST450B‑0012‑F | 120 | 250 | 540 | 1200 | 6,8 | 22 | 70 | 0,45 |
| MST450D‑0006‑F | 90 | 140 | 810 | 1800 | 7,6 | 18,8 | 50 | 0,64 |
| MST450D‑0012‑F | 180 | 220 | 810 | 1800 | 15,3 | 33 | 100 | 0,64 |
| MST450E‑0006‑F | 80 | 135 | 1400 | 3250 | 11,7 | 32 | 88 | 1,01 |
| MST450E‑0012‑F | 135 | 195 | 1400 | 3250 | 19,8 | 46 | 125 | 1,01 |
| MST450E‑0018‑N | 180 | 195 | 540 | 3250 | 10,2 | 17,7 | 125 | 1,01 |
| MST450E‑0011‑N | 110 | 135 | 560 | 3250 | 6,5 | 12,8 | 88 | 1,01 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.

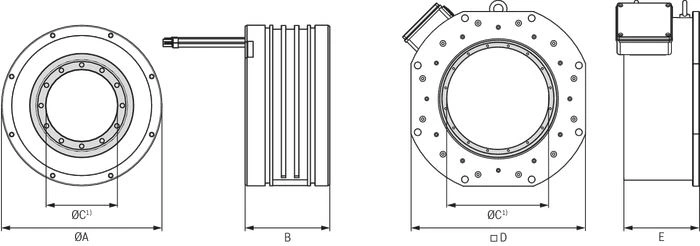

Размеры
Размеры
| Тип | ØA | B | ØC 1) | D | E | Масса | |
| Статор 2) | Ротор 3) | ||||||
| мм | мм | мм | мм | мм | кг | кг | |
| MST450B‑0012‑F | 480 | 120 | 350 | 570 | 200 | 31 | 13 |
| MST450D‑0006‑F | 480 | 150 | 350 | 570 | 230 | 38,7 | 17,9 |
| MST450D‑0012‑F | 480 | 150 | 350 | 570 | 230 | 38,7 | 17,9 |
| MST450E‑0006‑F | 480 | 210 | 350 | 570 | 290 | 54,2 | 27,7 |
| MST450E‑0012‑F | 480 | 210 | 350 | 570 | 290 | 54,2 | 27,7 |
| MST450E‑0018‑N | 480 | 210 | 350 | - | - | 84 | 27,7 |
| MST450E‑0011‑N | 480 | 210 | 350 | - | - | 84 | 27,7 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT450 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
