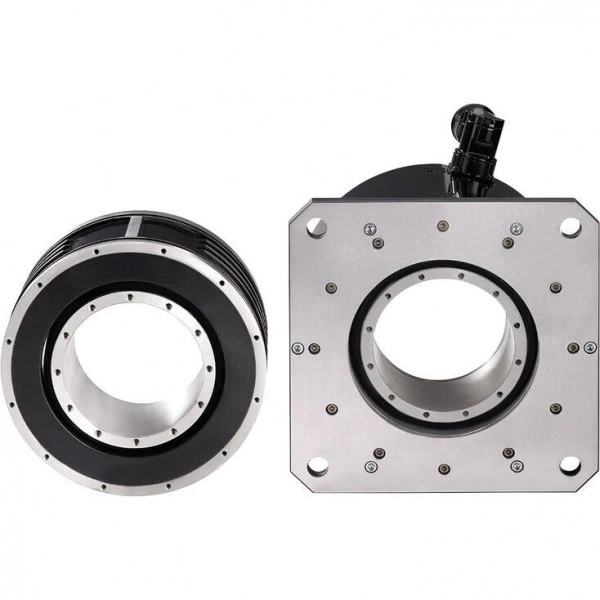

Description
- Макс. крутящий момент MМакс. 1200 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 210 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 210 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| D | ||
| E | ||
| U | ||
| Обмотка | ||
| 04 | MST210A | 0027 |
| MST210C | 0027 | |
| 0050 | ||
| MST210D | 0070 | |
| MST210E | 0027 | |
| MST210U | 0030 | |
| Тип охлаждения | ||
| 05 | Водяное охлаждение | F |
| Конструктивная форма/капсюляция | ||
| 06 | Открытая алюминиевая охлаждающая рубашка | T1) |
| Закрытая алюминиевая охлаждающая рубашка (включая корпус и фланец) | H1) | |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление на стороне статора (с увеличенным внешним диаметром) | CN |
| Осевое направление на стороне статора (с малым внешним диаметром) | SN2) | |
| Радиальное направление на стороне статора (с увеличенным внешним диаметром) | RN2) | |
| Штекер, поворотный | PU1) | |
| Другое исполнение | ||
| 09 | Нет | NNNN |
| Жилы в радиальном направлении без кабельного коннектора | D3013) | |
| Жилы в осевом направлении без кабельного коннектора | D3033) | |
| 1) | Корпус H и электрическое подключение PU доступны только в комбинации, а также с типом охлаждения F и специальным исполнением NNNN. Корпус T доступен только с электрическим подключением RN, SN и CN |
| 2) | Электрическое подключение RN и SN только со специальным исполнением NNNN |
| 3) | Специальное исполнение D303 и D301 только с электрическим подключением CN |
Доступные комбинации
| Конструктивная длина | Обмотка | Охлаждение | Капсюляция 1) | Электрическое подключение | Другое исполнение | |||||
| PU1) | RN2) | SN2) | CN | NNNN | D3033) | D3013) | ||||
| A | 0027 | F | T, H | ● | ● | ● | ● | ● | ● | ● |
| C | 0027 | F | T, H | ● | ● | ● | ● | ● | ● | – |
| C | 0050 | F | T, H | ● | ● | ● | ● | ● | ● | – |
| D | 0070 | F | T, H | ● | ● | ● | ● | ● | ● | ● |
| E | 0027 | F | T, H | ● | ● | ● | ● | ● | ● | – |
| U | 0030 | F | T | – | – | – | ● | – | ● | – |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 210 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 210 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| D | ||
| E | ||
| U | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 120 mm | 0120 |
| Другое исполнение | ||
| 06 | Нет | NNNN |

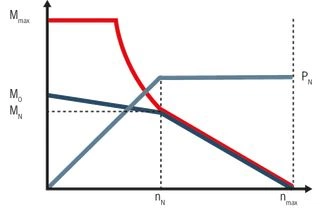

Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST210A‑0027‑F | 400 | 720 | 50 | 120 | 2,1 | 7 | 25 | 0,012 |
| MST210C‑0027‑F | 330 | 950 | 120 | 250 | 4,1 | 13 | 50 | 0,023 |
| MST210C‑0050‑F | 750 | 1350 | 120 | 250 | 9,4 | 25 | 100 | 0,023 |
| MST210D‑0070‑F | 700 | 1100 | 150 | 300 | 11 | 32 | 72 | 0,027 |
| MST210E‑0027‑F | 330 | 600 | 240 | 500 | 8,3 | 24 | 90 | 0,042 |
| MST210U‑0030‑F | 320 | 580 | 530 | 1200 | 17,8 | 45,7 | 165 | 0,092 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.
Размеры

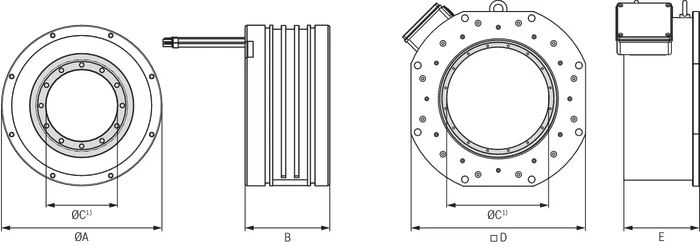

Размеры
| Тип | ØA | B | ØC 1) | D | E | Масса | |
| Статор 2) | Ротор 3) | ||||||
| мм | мм | мм | мм | мм | кг | кг | |
| MST210A‑0027‑F | 230 | 75 | 120 | 260 | 140 | 7,2 | 3 |
| MST210C‑0027‑F | 230 | 120 | 120 | 260 | 185 | 11,5 | 4,8 |
| MST210C‑0050‑F | 230 | 120 | 120 | 260 | 185 | 11,5 | 4,8 |
| MST210D‑0070‑F | 230 | 150 | 120 | 260 | 215 | 13,8 | 5,8 |
| MST210E‑0027‑F | 230 | 195 | 120 | 260 | 260 | 18,8 | 7,8 |
| MST210U‑0030‑F | 230 | 390 | 120 | - | - | 25 | 16 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT210 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
Данные для заказа
