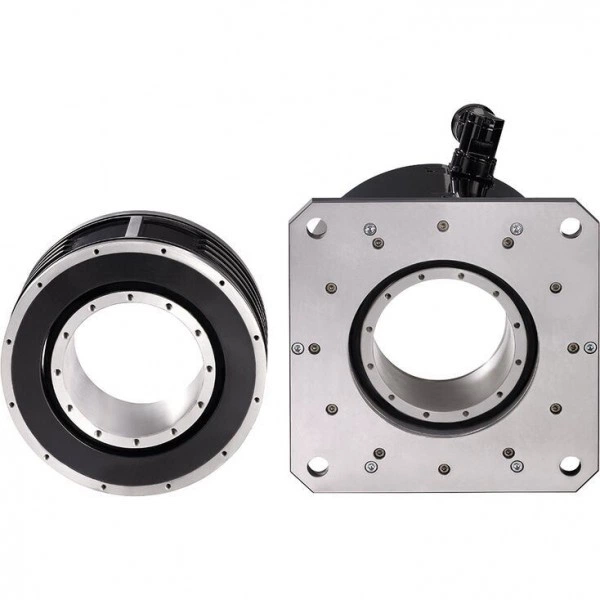

Description
- Макс. крутящий момент MМакс. 2000 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 360 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 360 |
| Конструктивная длина | ||
| 03 | B | |
| D | ||
| E | ||
| Обмотка | ||
| 04 | MST360B | 0006 |
| 0018 | ||
| MST360D | 0009 | |
| 0012 | ||
| 0018 | ||
| MST360E | 0008 | |
| 0018 | ||
| Тип охлаждения | ||
| 05 | Водяное охлаждение | F |
| Конструктивная форма/капсюляция | ||
| 06 | Открытая алюминиевая охлаждающая рубашка | T1) |
| Закрытая алюминиевая охлаждающая рубашка (включая корпус и фланец) | H1) | |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление на стороне статора (с увеличенным внешним диаметром) | CN |
| Осевое направление на стороне статора (с малым внешним диаметром) | SN2) | |
| Радиальное направление на стороне статора (с увеличенным внешним диаметром) | RN2) | |
| Клеммная коробка, вывод кабеля справа | KR1) | |
| Другое исполнение | ||
| 09 | Нет | NNNN |
| Жилы в осевом направлении без кабельного коннектора | D3033) | |
| 1) | Корпус H и электрическое подключение KR доступны только в комбинации, а также с типом охлаждения F и специальным исполнением NNNN. Корпус T доступен только с электрическим подключением RN, SN и CN |
| 2) | Электрическое подключение RN и SN только со специальным исполнением NNNN |
| 3) | Специальное исполнение D303 только с электрическим подключением CN |
Доступные комбинации
| Конструктивная длина | Обмотка | Охлаждение | Капсюляция 1) | Электрическое подключение | Другое исполнение | ||||
| PU1) | RN2) | SN2) | CN | NNNN | D3033) | ||||
| B | 0006 | F | T, H | ● | ● | ● | ● | ● | ● |
| B | 0018 | F | T, H | ● | ● | ● | ● | ● | ● |
| D | 0009 | F | T, H | ● | ● | ● | ● | ● | ● |
| D | 0012 | F | T, H | ● | ● | ● | ● | ● | ● |
| D | 0018 | F | T, H | ● | ● | ● | ● | ● | ● |
| E | 0008 | F | T, H | ● | ● | ● | ● | ● | ● |
| E | 0018 | F | T, H | ● | – | ● | ● | ● | ● |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 360 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 360 |
| Конструктивная длина | ||
| 03 | B | |
| D | ||
| E | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 260 мм | 0260 |
| Другое исполнение | ||
| 06 | Нет | NNNN |
Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST360B‑0006‑F | 75 | 170 | 375 | 800 | 2,9 | 8,8 | 21,5 | 0,19 |
| MST360B‑0018‑F | 180 | 330 | 375 | 900 | 7,1 | 20 | 70 | 0,19 |
| MST360D‑0009‑F | 85 | 155 | 525 | 1150 | 4,7 | 12 | 32,6 | 0,27 |
| MST360D‑0012‑F | 120 | 180 | 525 | 1150 | 6,6 | 16,5 | 42,4 | 0,27 |
| MST360D‑0018‑F | 180 | 300 | 525 | 1150 | 9,9 | 28 | 72 | 0,27 |
| MST360E‑0008‑F | 80 | 140 | 875 | 2000 | 7,3 | 21 | 53 | 0,44 |
| MST360E‑0018‑F | 180 | 300 | 875 | 1900 | 16,5 | 42 | 141 | 0,44 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.

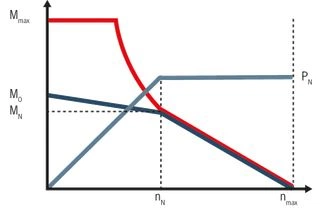

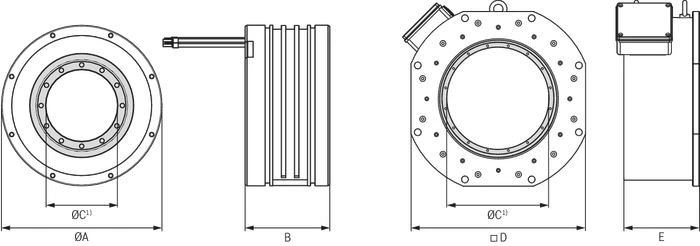

Размеры
Размеры
| Тип | ØA | B | ØC 1) | D | E | Масса | |
| Статор 2) | Ротор 3) | ||||||
| мм | мм | мм | мм | мм | кг | кг | |
| MST360B‑0006‑F | 385 | 120 | 260 | 450 | 195 | 23 | 9,8 |
| MST360B‑0018‑F | 385 | 120 | 260 | 450 | 195 | 23 | 9,8 |
| MST360D‑0009‑F | 385 | 150 | 260 | 450 | 225 | 28,8 | 13,5 |
| MST360D‑0012‑F | 385 | 150 | 260 | 450 | 225 | 28,8 | 13,5 |
| MST360D‑0018‑F | 385 | 150 | 260 | 450 | 225 | 28,8 | 13,5 |
| MST360E‑0008‑F | 385 | 210 | 260 | 450 | 285 | 40,3 | 20,9 |
| MST360E‑0018‑F | 385 | 210 | 260 | 450 | 285 | 40,3 | 20,9 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT360 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
Данные для заказа
