Description
- Макс. крутящий момент MМакс. 270 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 160 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 160 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| E | ||
| Обмотка | ||
| 04 | MST160A | 0050 |
| MST160C | 0050 | |
| MST160E | 0027 | |
| 0050 | ||
| Тип охлаждения | ||
| 05 | Водяное охлаждение | F |
| Конструктивная форма/капсюляция | ||
| 06 | Открытая алюминиевая охлаждающая рубашка | T |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление со стороны статора (одинаковый диаметр в обе стороны) | CN |
| Другое исполнение | ||
| 09 | Нет | NNNN |
| Жилы в осевом направлении без кабельного коннектора | D304 | |
Доступные комбинации
| Конструктивная длина | Обмотка | Охлаждение | Капсюляция | Электрическое подключение | Другое исполнение | |
| CN | NNNN | D303 | ||||
| A | 0050 | F | T | ● | ● | ● |
| C | 0050 | F | T | ● | ● | ● |
| E | 0027 | F | T | ● | ● | ● |
| E | 0050 | F | T | ● | ● | ● |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 160 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 160 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| E | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 80 mm | 0080 |
| Другое исполнение | ||
| 06 | Нет | NNNN |

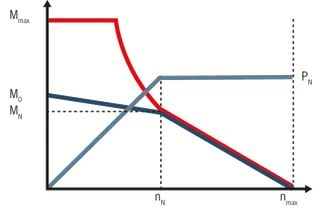

Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST160A‑0050‑F | 500 | 1100 | 40 | 90 | 2,1 | 7,5 | 20 | 0,0059 |
| MST160C‑0050‑F | 650 | 1100 | 80 | 180 | 5,4 | 14,2 | 40 | 0,0108 |
| MST160E‑0050‑F | 550 | 900 | 120 | 270 | 6,9 | 19,5 | 60 | 0,0158 |
| MST160E‑0027‑F | 250 | 450 | 125 | 270 | 3,3 | 9,8 | 22,4 | 0,0158 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.

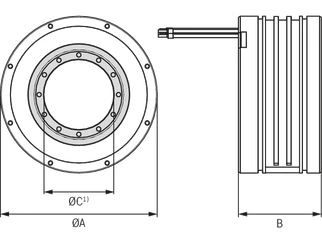

Размеры
Размеры
| Тип | ØA | B | ØC 1) | Масса | |
| Статор 2) | Ротор 3) | ||||
| мм | мм | мм | кг | кг | |
| MST160A‑0050‑F | 180 | 95 | 80 | 5,6 | 2,4 |
| MST160C‑0050‑F | 180 | 145 | 80 | 9,6 | 4,3 |
| MST160E‑0050‑F | 180 | 195 | 80 | 13,9 | 6,2 |
| MST160E‑0027‑F | 180 | 195 | 80 | 13,9 | 6,2 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT160 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
Данные для заказа
У вас остались вопросы, вам необходима дополнительная информация или помощь при выборе, конфигурировании и монтаже этого изделия? В таком случае обратитесь к местному торговому представителю Bosch Rexroth.
