Программное средство Virtual Machine Simulation
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Моделирование обработки на металлообрабатывающих станках
- 3D-визуализация движений станка, добавления/удаления материала и столкновений
- Близкое к реальности моделирование благодаря интеграции в виртуальную систему MTX
- Поддерживаемые технологии: сверление, фрезерование, перфорация/высечка, струйное резание, технологии нанесения
- Быстрое проектирование с управляемым рабочим процессом
- Комфортная среда программирования для всех функций ПЛК
- Обширные программные библиотеки, соответствующие IEC 61131-3 и PLCopen
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями
- Встроенная диагностика сообщений от системы управления и приводов
Описание изделия

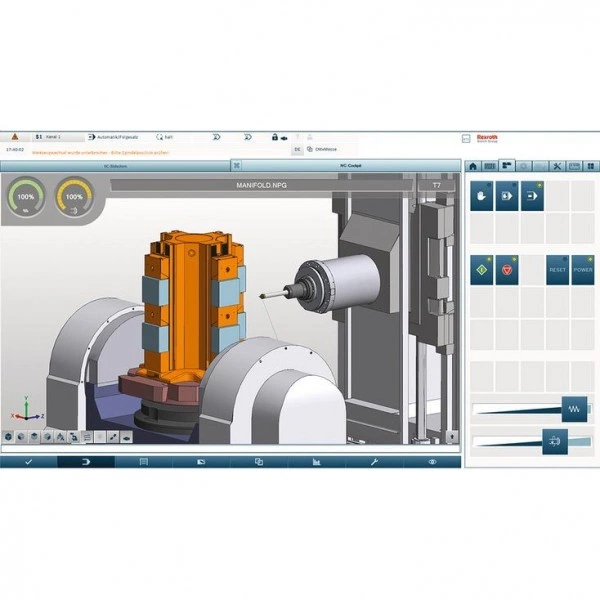

Вариант системы ЧПУ MTX, доступный по умолчанию, включает простое моделирование обработки на станке с ЧПУ с учетом относительных перемещений инструмента и заготовки. Опция программного обеспечения Virtual Machine Simulation позволяет моделировать целый металлообрабатывающий станок. Модель станка включает в себя кинематические связи (оси), а также 3D-геометрию станка, механизмов, заготовок и инструментов. Таким образом, в результате привязки к виртуальной системе MTX и интеграции 3D-окна в исходный пользовательский интерфейс MTX создается цифровой «близнец» станка. Наряду с набором функций MTX, доступны обычные функции моделирования, такие как движения станка с представлением траектории инструмента, добавление/удаление материала и распознавание опасности столкновений. Для построения необходимых кинематических моделей требуется доступная в качестве опции функция Virtual Machine Builder.
Технические данные
Virtual Machine Simulation
| Тип | Virtual Machine Simulation | |
| 3D-моделирование для металлообрабатывающих станков в сочетании с виртуальной системой MTX | ● | |
| Визуализация движений станка, включая путь инструмента | ● | |
| Расчет и представление удаления/добавления материала | ● | |
| Автоматическое распознавание опасности столкновений | ● | |
| Программная опция IndraWorks | ● | |
| Интегрировано в IndraWorks Operation | ● | |
| • Стандарт |
| ○ Опция |
| ▼ В подготовке |
| — Нет в наличии |
Компоненты
Программное средство
IndraWorks Engineering
Программное средство
IndraWorks Engineering
- Программирование ПЛК и управления движением на базе CoDeSys V3 с объектно-ориентированными расширениями языка
- Продуманное управление с информационной поддержкой
- Обширные программные библиотеки согласно IEC 61131-3 и PLCopen
- Стандартные интерфейсы, например, FDT/DTM, подключение систем контроля версий и интерфейса автоматизации
- Подробная диагностика
Программное средство
MTX Operation Desktop
Программное средство
MTX Operation Desktop
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями и пр.
- Удобная конфигурация человеко-машинного интерфейса для максимально простого управления установками
- Расширение отдельных приложений с помощью диалогового проектирования в IndraWorks Engineering
- Интеграция пользовательских приложений, например, ActiveX или .NET Controls
- Простая интеграция программного обеспечения сторонних разработчиков
Программное средство
Virtual Machine Builder
Программное средство
Virtual Machine Builder
- Создание и корректировка кинематики для Virtual Machine Simulation системы MTX
- Определение кинематических связей
- Импорт и корректировка данных 3D-геометрии (формат: STL)
- Определение соотношений при столкновениях
- Быстрое проектирование с управляемым рабочим процессом
- Комфортная среда программирования для всех функций ПЛК
- Обширные программные библиотеки, соответствующие IEC 61131-3 и PLCopen
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями
- Встроенная диагностика сообщений от системы управления и приводов
Системы
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
- До 250 осей
- Инновационное ядро ЧПУ с многочисленными технологическими функциями
- Кратчайшее время цикла ПЛК и ЧПУ, даже при высокоскоростной обработке
- Открытая системная платформа
- Гибкая конфигурация пользовательского интерфейса и единая концепция управления для простого программирования
