Description
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями и пр.
- Удобная конфигурация человеко-машинного интерфейса для максимально простого управления установками
- Расширение отдельных приложений с помощью диалогового проектирования в IndraWorks Engineering
- Интеграция пользовательских приложений, например, ActiveX или .NET Controls
- Простая интеграция программного обеспечения сторонних разработчиков
Особенности
- Постоянное сохранение данных ПЛК, движений и HMI в проекте
- Встроенная диагностика сообщений от системы управления и приводов
- Локализация интерфейса HMI с помощью языковых модулей
- Встроенное моделирование станка и процессов обработки
Описание изделия

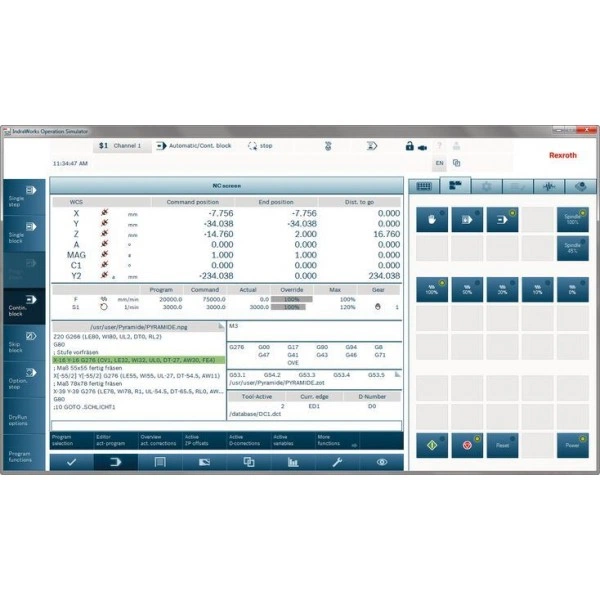

MTX Operation Desktop — это стандартизованный пользовательский интерфейс для управления станками с ЧПУ и их программирования. Заранее сконфигурированные окна, используемые по умолчанию, позволяют осуществлять эффективную визуализацию станков.
Входящие в базовый объем основные функции, такие как диагностика, области управления, заголовки и управление пользователями, можно без каких-либо усилий расширять и конфигурировать в соответствии с целью применения оборудования. Для этого в IndraWorks Engineering реализованы простое управление и оптимальная поддержка с помощью диалоговых окон и мощных редакторов, например WinStudio.
Технические данные
Основные функции
| Тип | MTX | ||
| WinStudio Runtime | Объем функций в Lite-лицензии (500 тегов) | ● | |
| Поддерживаемая операционная система | Windows 10 | ● | |
| Общая концепция рабочей зоны | Предустановленные навигационные панели (панели OP/F/M) | ● | |
| Индикация заголовков: состояние системы, диагностические сообщения, состояние ПЛК и т.д. | ● | ||
| Предустановленные окна графического интерфейса для ручного управления осями с индикацией положения, состояния и исполнения | ● | ||
| Окна ACI (конфигурируемые окна для отображения предустановленных и пользовательских приложений ActiveX и .NET Controls) | ● | ||
| Отображение пользовательских окон HMI (WinStudio) | ● | ||
| Предустановленные зоны управления | Обслуживание и диагностика | ● | |
| Подготовка (индивидуальные окна графического интерфейса) | ● | ||
| Станок (осевое положение, ручная коррекция подачи/шпинделя, G-код и т.д.) | ● | ||
| Программа (программный редактор ЧПУ, выбор программы) | ● | ||
| Управление инструментами (идентификация инструмента, управление сроком службы, расчет коррекции, определения типа) | ● | ||
| Установка (индикация канала и переключение каналов) | ● | ||
| Производственные данные | ● | ||
Локализация
| Тип | MTX | ||
| Стандартные языки | Китайский, немецкий, английский, французский, итальянский, шведский, испанский | ● | |
| Дополнительные языковые модули | Тексты пользовательского интерфейса HMI | ○ | |
| Сообщения и диагностика оборудования с ЧПУ | ○ | ||
| Диагностические сообщения привода (только для языкового модуля «OPDENG») | ○ | ||
Диагностика
| Тип | MTX | ||
| Диагностические системы | ProVi (система сообщений на базе ПЛК) | ● | |
| MZA (ошибка станка и индикация состояния) | ● | ||
| Сообщения и диагностика оборудования с ЧПУ | ● | ||
| Заголовок строки сообщений | Индикация текущих сообщений: предупреждение, ошибка, уведомление | ● | |
| Зона управления диагностикой | Подробный список всех ошибок по дате/времени | ● | |
| Дополнительная информация о причине и устранении (текст или HTML) | ● | ||
| Фильтрация сообщений по классам | ● | ||
| Журнал | Протоколирование сообщений всех классов с указанием времени: уведомление/предупреждение/ошибка/диагностика/условия включения | ● | |
| Фильтрация по: времени, источнику, классу сообщения и тексту | ● | ||
| Экспорт в форматы: ASCII/CSV XML | ● | ||
| Диагностика промышленной сети | PROFIBUS | ● | |
| Общий обзор и представление отдельных участников шины | ● | ||
| Анализ критериев последовательного управления | Автоматическая индикация названия последовательного управления и программная инструкция при возникновении ошибки | ● | |
Опции
| Тип | MTX | ||
| Технологический пакет | моделирование ЧПУ, Virtual Machine Simulation | ○ | |
| Лицензионный пакет WinStudio | Добавление функций и переменных от 1 500 до 512 000 тегов | ○ | |
| • Стандарт |
| ○ Опция |
| ▼ В подготовке |
| — Нет в наличии |
Компоненты
Программное средство
IndraWorks Engineering
Программное средство
IndraWorks Engineering
- Программирование ПЛК и управления движением на базе CoDeSys V3 с объектно-ориентированными расширениями языка
- Продуманное управление с информационной поддержкой
- Обширные программные библиотеки согласно IEC 61131-3 и PLCopen
- Стандартные интерфейсы, например, FDT/DTM, подключение систем контроля версий и интерфейса автоматизации
- Подробная диагностика
Системы
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
- До 250 осей
- Инновационное ядро ЧПУ с многочисленными технологическими функциями
- Кратчайшее время цикла ПЛК и ЧПУ, даже при высокоскоростной обработке
- Открытая системная платформа
- Гибкая конфигурация пользовательского интерфейса и единая концепция управления для простого программирования
Система ЧПУ MTX, базирующаяся на интегрированном управления XM
MTX – XM
Система ЧПУ MTX, базирующаяся на интегрированном управления XM
MTX – XM
- До 250 осей в 60 каналах ЧПУ
- Кратчайшее время цикла ПЛК и ЧПУ, даже при высокоскоростной обработке
- Инновационное ядро ЧПУ с многочисленными технологическими функциями
- Гибкая конфигурация интуитивного пользовательского интерфейса и единая концепция управления для простого программирования
- Открытая системная платформа
