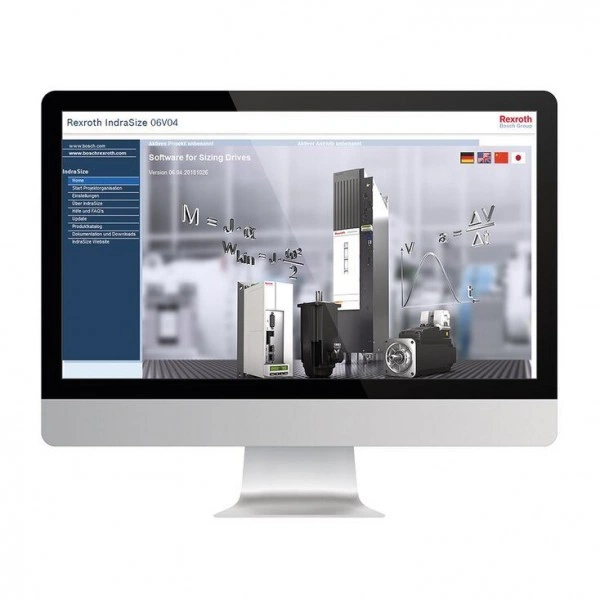

Программное средство IndraSize

Description

• Программа для расчета и подбора параметров любых приводов Rexroth
• Дружественный интерфейс для выбора оптимальной конфигурации
• Оптимальный подбор параметров температурного контроля и динамики привода за пять этапов
• Прямой выбор привода за три этапа

Описание изделия

Программа для расчета и подбора параметров IndraSize разработки Bosch Rexroth упрощает подбор оптимальных размеров регуляторов приводов, двигателей и редукторов. Дружественный интерфейс позволяет всего за несколько минут вводить данные для всех основных приводных механизмов, таких как:

• шарико-винтовые пары;

• зубчато-реечный привод;

• привод зубчатым ремнем;

• линейный привод;

• круговая ось;

• механизм валков;

• механизм станка для поперечной резки;

• механизм намотки;

• устройство валковой подачи.

Можно свободно конфигурировать стандартные процессы движения (вращательные или линейные), указывая данные кинематики и выбирая закон движения. Если процесс движения точно не известен, параметры можно определить на основании относительной продолжительности включения. Для особо сложных процессов движения можно импортировать эксцентрики из IndraWorks Engineering. Кроме того, программа IndraSize позволяет описывать профили движения для типичных ситуаций применения в очень простой форме путем ввода параметров. Это дает возможность конфигурирования оптимальных систем приводов для применения в различном оборудовании, таком как:

• намоточный механизм;

• одновременно работающее разделительное устройство;

• устройство валковой подачи;

• станок для поперечной резки.

Кроме того, прямой ввод нагрузочных циклов крутящего момента, усилия или мощности позволяет интегрировать данные предустановок, полученные в ходе измерений или собственных расчетов. Если центральная система электропитания должна предоставлять мощность постоянного тока нескольким приводам, расчет их параметров можно с легкостью выполнить с учетом временных процессов отдельных осей. Кроме того, для быстрого выбора привода имеется простая возможность прямого просмотра графических характеристик комбинаций двигателя и регулятора или предварительного выбора на основании предустановок крутящего момента и частоты вращения. Программа для расчета и подбора параметров IndraSize и температурный контроль в программном обеспечении регулятора работают на базе одинаковых алгоритмов. Это гарантирует безопасную эксплуатацию во всех рабочих точках.

Технические данные

Тип	IndraSize
Механизмы
Шарико-винтовая пара (вращающийся шпиндель, вращающаяся гайка)	●​
Зубчато-реечный привод	●​
Привод зубчатым ремнем	●​
Механизм валков	●​
Линейный привод	●​
Круговая ось	●​
Механизм станка для поперечной резки	●​
Механизм намотки	●​
Устройство валковой подачи	●​
Нагрузочные циклы
Нагрузочный цикл крутящего момента	●​
Нагрузочный цикл усилия	●​
Нагрузочный цикл тока	●​
Нагрузочный цикл мощности промежуточного контура	●​
Профили движения
Стандарт (линейный)	●​
Стандарт (вращательный)	●​
Относительная продолжительность включения	●​
Одновременно работающее разделительное устройство	●​
Намотчики	●​
Поперечная резка	●​
Устройство валковой подачи	●​
Законы движения
Многочлен 2-го порядка	●​
Многочлен 3-го порядка	●​
Многочлен 4-го порядка	●​
Многочлен 5-го порядка	●​
Многочлен 8-го порядка	●​
Синусоидальный сигнал (простой)	●​
Синусоидальный сигнал (Бестехорн)	●​
Импорт эксцентриков	●​
Расчет электропитания
Отдельная ось	●​
Многокоординатные системы	●​
Языки
Немецкий	●​
Английский	●​
Китайский	●​
Японский	●​

• Стандарт
○ Опция
▼ В подготовке
— Нет в наличии

Информация

Указания по установке

• Для установки скачайте файл IndraSize_Setup.exe и запустите его. Программа IndraSize будет установлена на компьютер. Это позволит напрямую запускать исполняемые файлы проекта IndraSize (ipl) или файлы отдельных осей (isa) двойным щелчком мыши.

• Для пользования программой без установки скачайте архив IndraSize.zip. После распаковки архива можно запустить файл Start.exe и пользоваться IndraSize.

Дополнительные указания

• Информацию об актуальной версии можно найти в IndraSize в пункте меню About IndraSize («Об IndraSize») -> ReleaseNotes («Примечания к версии»).

• Полезные советы, ответы на часто задаваемые вопросы и указания по началу работы с программой можно найти в IndraSize в пункте меню Help and FAQ («Справка и часто задаваемые вопросы»).

• Примеры находятся в папке Example (откройте в IndraSize меню Project Management («Управление проектами») -> Project («Проект») -> Open («Открыть») и выберите папку Example, а затем файл с расширением .ipl).

Указания по обновлению

• В IndraSize реализовано автоматическое обновление.

• Если ваша система блокирует автоматическое обновление, можно воспользоваться функцией ручного обновления IndraSize.

• Для этого скачайте файл обновления (см. выше, файл отображается только в том случае, если необходимо обновление).

Указания по использованию с правами администратора/без прав администратора

• В некоторых случаях для установки или запуска программного обеспечения могут потребоваться права администратора.

• Это зависит от операционной системы компьютера и настроек системного администратора.

• В некоторых случаях достаточно просто выбрать настройку «Запустить программу в режиме совместимости с Windows XP (Service Pack 3)» или «Запуск от имени администратора» (в проводнике Windows щелкните по файлу IndraSize.exe правой кнопкой мыши и выберите «Свойства»).

Материалы для загрузки

SortTitle a...zTitle z...aFile Size a...zFile Size z...a

01 IndraSize_Setup.exe

Software | 2022-01-03 | All languages | Other

Software for sizing Bosch Rexroth drives, motors and gearboxes.Current version as EXE-file for use with installation.

02 IndraSize.zip

Software | 2022-01-03 | All languages | Other

Software for sizing Bosch Rexroth drives, motors and gearboxes.Current version as ZIP-file for use without installation.

03 IndraSize update file

Software | 2022-02-25 | All languages | Other

Latest update for the manual update process (7z file).

04 IndraSize06V01 (previous version)

Software | 2016-12-07 | All languages | Other

Download previous IndraSize version 06V01
