Программное средство MTX Workstation
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Проектирование и виртуальный ввод в эксплуатацию систем ЧПУ MTX
- Полноценный интерфейс пользователя ЧПУ с виртуальной панелью управления станком для рабочего ПК
- Функции моделирования станка и процессов обработки или аддитивного производства
- Разработка, тестирование и оптимизация программ ЧПУ на цифровом двойнике станка
Описание изделия
Благодаря высокопродуктивному пакету для проектирования MTX Workstation все функции проектирования и тестирования системы ЧПУ MTX доступны прямо на соответствующем рабочем месте. Виртуальный вариант системы ЧПУ MTX, который состоит из оригинального ядра ЧПУ и ПЛК IndraLogic, позволяет моделировать любые конфигурации станка на цифровом двойнике. В частности, таким образом можно просто и эффективно тестировать и оптимизировать клиентские циклы, кинематические характеристики или специальные функции ЧПУ прямо на рабочем месте.
На базе виртуальной системы ЧПУ разрабатываются комплексные проекты оборудования, которые позволяют моделировать технологические циклы и обеспечивать правильное взаимодействие логических и координационных контроллеров. После успешного предварительного ввода в эксплуатацию проект передается в реальную систему управления. Такой подход способствует совершенствованию программного обеспечения и сокращает сроки ввода в эксплуатацию на реальном оборудовании.
Интерфейс пользователя MTX Operation Desktop с ЧПУ, входящий в комплект поставки, позволяет визуализировать и отрабатывать все процедуры по аналогии с реальным станком. Функция моделирования обработки дает возможность верифицировать и оптимизировать программы ЧПУ. В стандартном комплекте поставки процесс обработки визуализируется в 3D с использованием заготовки и инструмента. Опция Virtual Machine Simulation позволяет отображать станки в сборе в виде трехмерной кинематической модели. Таким образом производитель станка может проверить свою конструкцию на правильность характеристик кинематической трансформации и на отсутствие потенциальных столкновений.

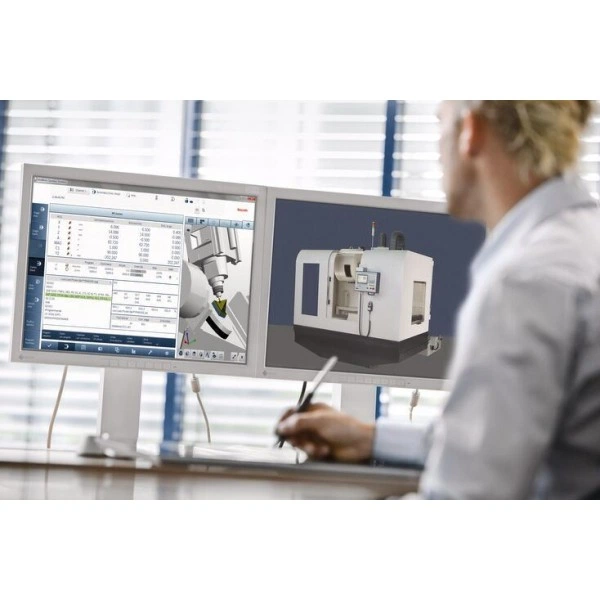

MTX Workstation предоставляет возможность отображения в виде цифрового двойника станков в сборе, управляемых системой ЧПУ MTX. Интерфейс пользователя MTX Operation Desktop и встроенная виртуальная панель управления станком образуют офисное рабочее место для максимально приближенного к реальности управления виртуальным станком и программирования его функций. Помимо виртуального ввода в эксплуатацию его можно использовать для оценки сервисных случаев и обучения.
Технические данные
MTX Workstation
| Тип | MTX Workstation | |
| Стандартный интерфейс пользователя ЧПУ IndraWorks Operation Desktop | ● | |
| WinStudio Editor и Runtime с лицензией Lite | ● | |
| Виртуальные ЧПУ и ПЛК MTX simulator | ● | |
| Виртуальная панель управления станком VAM simulation | ● | |
| Базовое моделирование ЧПУ для трехмерного отображения заготовки и инструмента, в том числе траектории инструмента, снимаемого или наплавляемого материала и распознавание потенциальных столкновений | ● | |
| Язык: немецкий/английский | ● | |
| Требование к системе: операционная система Windows 10 | ● | |
| • Стандарт |
| ○ Опция |
| ▼ В подготовке |
| — Нет в наличии |
Компоненты
Программное средство
IndraWorks Engineering
Программное средство
IndraWorks Engineering
- Программирование ПЛК и управления движением на базе CoDeSys V3 с объектно-ориентированными расширениями языка
- Продуманное управление с информационной поддержкой
- Обширные программные библиотеки согласно IEC 61131-3 и PLCopen
- Стандартные интерфейсы, например, FDT/DTM, подключение систем контроля версий и интерфейса автоматизации
- Подробная диагностика
Программное средство
Virtual Machine Simulation
Программное средство
Virtual Machine Simulation
- Моделирование обработки на металлообрабатывающих станках
- 3D-визуализация движений станка, добавления/удаления материала и столкновений
- Близкое к реальности моделирование благодаря интеграции в виртуальную систему MTX
- Поддерживаемые технологии: сверление, фрезерование, перфорация/высечка, струйное резание, технологии нанесения
- Быстрое проектирование с управляемым рабочим процессом
- Комфортная среда программирования для всех функций ПЛК
- Обширные программные библиотеки, соответствующие IEC 61131-3 и PLCopen
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями
- Встроенная диагностика сообщений от системы управления и приводов
Программное средство
Virtual Machine Builder
Программное средство
Virtual Machine Builder
- Создание и корректировка кинематики для Virtual Machine Simulation системы MTX
- Определение кинематических связей
- Импорт и корректировка данных 3D-геометрии (формат: STL)
- Определение соотношений при столкновениях
- Быстрое проектирование с управляемым рабочим процессом
- Комфортная среда программирования для всех функций ПЛК
- Обширные программные библиотеки, соответствующие IEC 61131-3 и PLCopen
- Подготовленный пользовательский интерфейс с заголовками, зонами управления, управлением пользователями
- Встроенная диагностика сообщений от системы управления и приводов
Системы
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
Система ЧПУ MTX, базирующаяся на интегрированном управления CML
MTX – CML
- До 250 осей
- Инновационное ядро ЧПУ с многочисленными технологическими функциями
- Кратчайшее время цикла ПЛК и ЧПУ, даже при высокоскоростной обработке
- Открытая системная платформа
- Гибкая конфигурация пользовательского интерфейса и единая концепция управления для простого программирования
Система ЧПУ MTX, базирующаяся на интегрированном управления XM
MTX – XM
Система ЧПУ MTX, базирующаяся на интегрированном управления XM
MTX – XM
- До 250 осей в 60 каналах ЧПУ
- Кратчайшее время цикла ПЛК и ЧПУ, даже при высокоскоростной обработке
- Инновационное ядро ЧПУ с многочисленными технологическими функциями
- Гибкая конфигурация интуитивного пользовательского интерфейса и единая концепция управления для простого программирования
- Открытая системная платформа
Система ПЛК ILC, базирующаяся на интегрированном управления CML
ILC – CML
Система ПЛК ILC, базирующаяся на интегрированном управления CML
ILC – CML
- Передовое управляющее оборудование с большим количеством опций
- Самое современное ядро ЧПУ 2-го поколения (на базе CoDeSys V3)
- Обмен данными в реальном времени на базе Ethernet с шиной автоматизации Sercos
- Синхронизированная функция управления движением
Система ПЛК ILC, базирующаяся на интегрированном управления XM
ILC – XM
Система ПЛК ILC, базирующаяся на интегрированном управления XM
ILC – XM
- Входы/выходы EtherCAT и встроен. Sercos
- Входы/выходы PROFINET, EtherNet/IP, PROFIBUS и MultiEthernet, опционально
- Простое расширение функций через модули расширения (коммуникация, технология)
- Простая интеграция вх./вых. посредством прямого подключения модулей вх./вых. S20 или путем интеграции рассредоточенных станций вх./вых. через различные полевые шины
- Быстрая обработка данных вх./вых. в процессе их поступления в ходе различных режимов работы (асинхронный режим, режим тактовой синхронизации, цикличный режим)
Система ПЛК ILC, базирующаяся на аппаратном обеспечении промышленного ПК VPB
ILC – VPB
Система ПЛК ILC, базирующаяся на аппаратном обеспечении промышленного ПК VPB
ILC – VPB
- Комплексная система управления с быстрой обработкой технологических данных и максимальной производительностью ПЛК
- Windows 7/10 и пригодная для IoT система ПЛК на одном оборудовании
- Модульные возможности расширения со съемной картой PCIe
