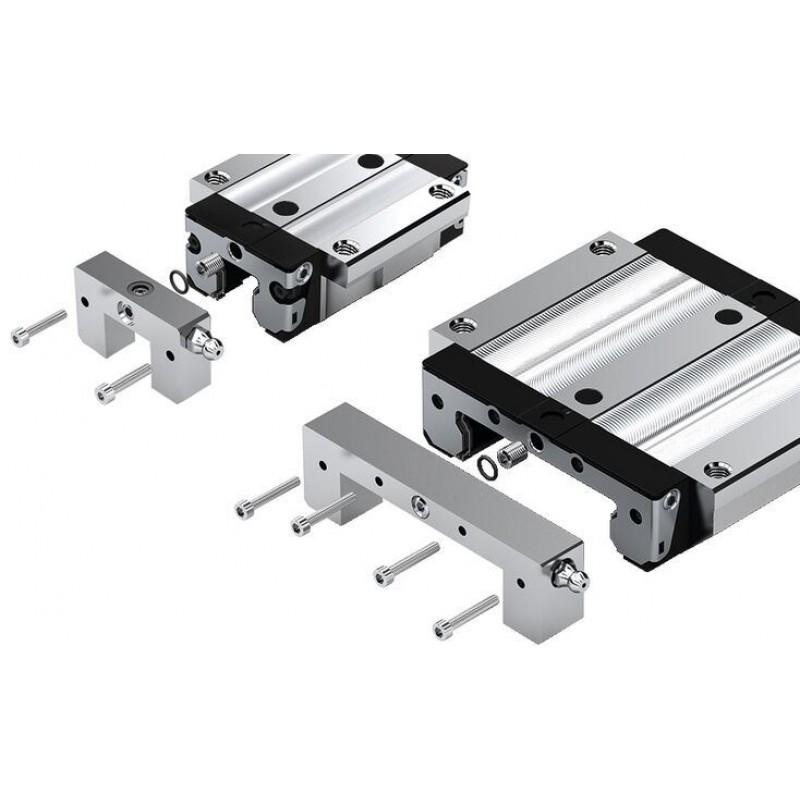

Lube plate for lube nipple G 1/8 R16.0 .11 .0
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Material: Aluminum

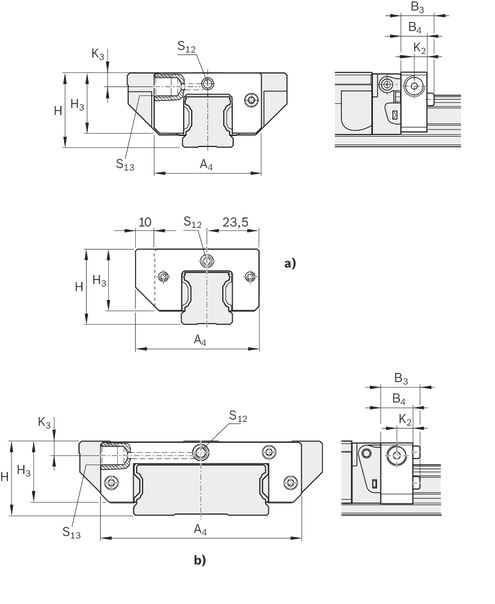

Dimensions
| a) | Lube plate for Ball Runner Block S.., size 25 |
| b) | Lube plate, Wide |
Dimensions
| Size | 25 1) | 30 | 35 | 45 | 55 | 65 | 20/70 2) | 35/90 2) | |
| A4 | mm | 57 | 59 | 69 | 85 | 98 | 124 | 99 | 129 |
| B3 | mm | 19 | 20 | 21 | 20 | 19 | |||
| B4 | mm | 16 | |||||||
| H | mm | 36 | 42 | 48 | 60 | 70 | 90 | 35 | 50 |
| H 3) | mm | 40 | 45 | 55 | 70 | 80 | - | ||
| H3 4) | mm | 28.3 | 33.8 | 39.1 | 48.5 | 56 | 75.7 | 29.6 | 42 |
| K2 | mm | 8 | |||||||
| K3 4) | mm | 7 | 8 | 9 | 18 | 8.4 | 9.5 | ||
| K3 3) 4) | mm | 11 | 10 | 15 | 18 | 19 | - | ||
| S12 | mm | M6 | |||||||
| S13 | G 1/8x8 | ||||||||
| 1) | Not for ball runner blocks F.N (flanged ... low) and S.N (slimline ... low) |
| 2) | Wide ball rail system |
| 3) | For ball runner blocks S.H (slimline ... high) |
| 4) | Based on the mounting face of the ball runner block |
Mounting
Note for mounting
- The parts required for mounting are included.
- Ball Runner Block S.. (Slimline ... ...) Size 25: Observe side projection of the lube plate!
- Observe the mounting instructions.
Ordering codes
Material numbers
| Size | Part number | CAD data | Buy | Mass |
| g | ||||
| 25 1) | R162021130 | 40 | ||
| 30 | R162071130 | 59 | ||
| 35 | R162031130 | 79 | ||
| 45 | R162041130 | 112 | ||
| 55 | R162051130 | 152 | ||
| 65 | R162061130 | 285 | ||
| 20/70 2) | R167021140 | 65 | ||
| 35/90 2) | R167031130 | 120 |
| 1) | Not for ball runner blocks F.N (flanged ... low) and S.N (slimline ... low) |
| 2) | Wide ball rail system |
