Артикул: RX8226
В наличии

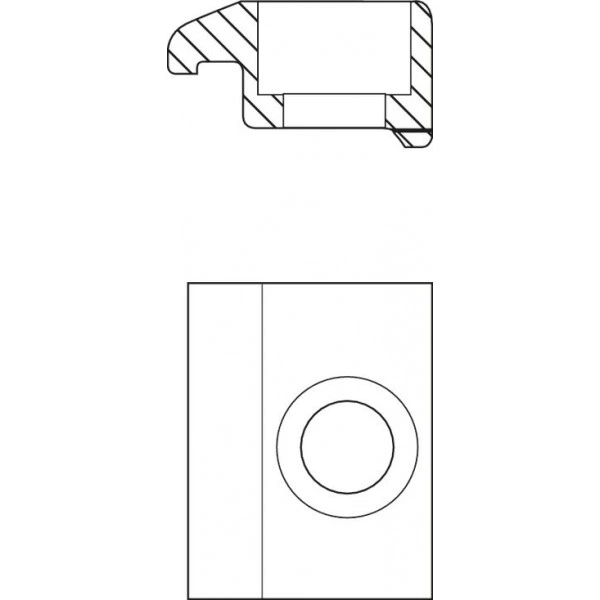

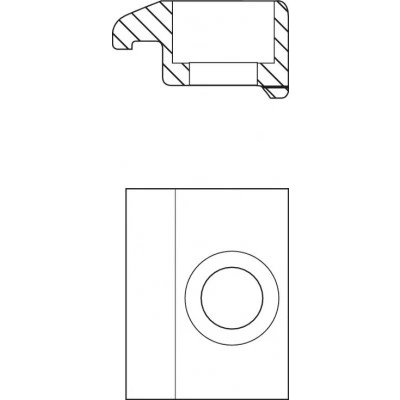

Clamping fixtures for function modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description

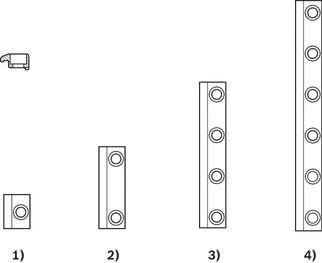

Recommended number of clamping fixtures:
- Type 1: 6 per meter and side
- Type 2: 4 per meter and side
- Type 3: 3 per meter and side
- Type 4: 3 per meter and side
| 1) | Type 1 |
| 2) | Type 2 |
| 3) | Type 3 |
| 4) | Type 4 |

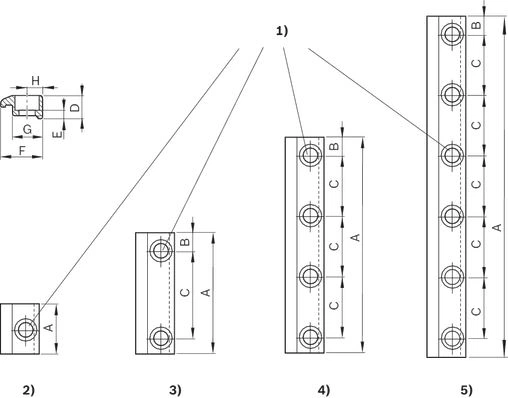

Dimensions
| 1) | Countersink for thread M ISO 4762, number N |
| 2) | Type 1 |
| 3) | Type 2 |
| 4) | Type 3 |
| 5) | Type 4 |
Dimensions
| Size | Part number | A | B | C | D | E | F | Thread 1) | G | H | Number of holes |
| N | |||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | ||||
| CKK-/CKR-110/145; VKK-070; FMS/FMB | R037541002 | 107 | 8.5 | 30 | 11.5 | 4.8 | 19.3 | M5 | 14 | 7 | 4 |
| R037541026 | 77 | 20 | |||||||||
| CKK-/CKR-110/145; FMS/FMB | R037541041 | 107 | 18 | 6 | |||||||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551000 | 25 | - | - | 5.3 | M6 | 1 | ||||
| R037551002 | 142 | 11 | 40 | 4 | |||||||
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | 72 | 50 | - | 2 | ||||||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551034 | 62 | 40 | 14 | |||||||
| R037551023 | 47 | 8.5 | 30 | ||||||||
| CKK-/CKR-110/145; FMS/FMB | R037551041 | 142 | 25 | 6 |
| 1) | Countersink ISO 4762 |
Ordering codes
Material numbers
| Size | Part number | Type | CAD data | Buy |
| CKK-/CKR-110/145; VKK-070; FMS/FMB | R037541002 | 3 | ||
| R037541026 | 3 | |||
| CKK-/CKR-110/145; FMS/FMB | R037541041 | 4 | ||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551000 | 1 | ||
| R037551002 | 3 | |||
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | 2 | ||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551034 | 2 | ||
| R037551023 | 2 | |||
| CKK-/CKR-110/145; FMS/FMB | R037551041 | 4 |
