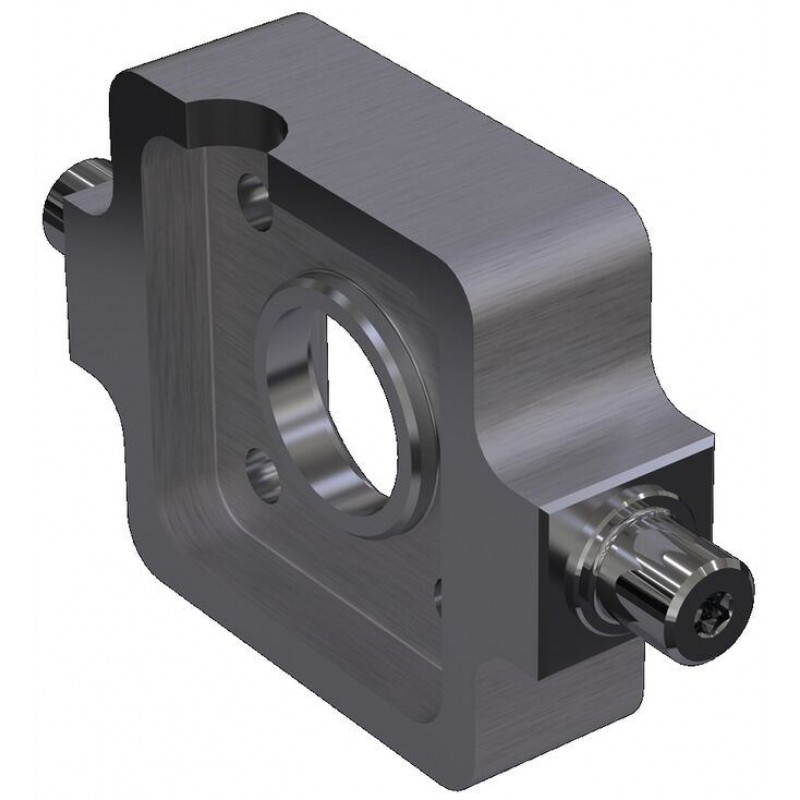

Trunnion for base
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 5, option 01
- is included in group 5 option 03
- Material: galvanized steel
Technical data
Technische Daten
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | |
| m | kg | 0.472 | 0.657 | 1.141 | 1.468 | 2.079 | 2.725 | 4.48 |
Legend
| Symbol | Description | Unit |
| m | Mass | kg |

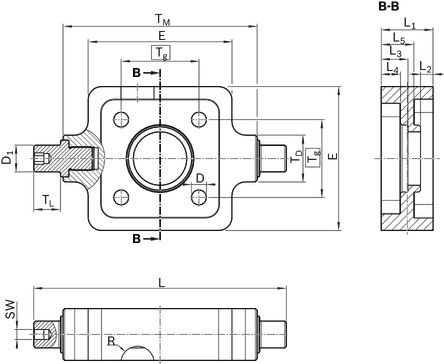

Dimensions
Dimensions
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | ||
| D | H13 | mm | 6.6 | 9 | 11 | 13.5 | |||
| D1 | h7 | 12 mm | 16 mm | 20 mm | 25 mm | ||||
| E | mm | 60 | 65 | 86 | 90 | 105 | 125 | 140 | |
| Tolerance for E | mm | ± 0.5 | |||||||
| L | mm | 115 | 135 | 151 | 173 | 193 | 233 | 253 | |
| L1 | mm | 25 | 28 | 31 | 35 | 36 | 38 | 44 | |
| Tolerance for L1 | ± 0.5 mm | ||||||||
| L2 | mm | 5.5 | 6.5 | 7.5 | |||||
| Tolerance for L2 | mm | ± 0.2 | |||||||
| L3 | mm | 14 | 15 | 16 | 16.5 | ||||
| Tolerance for L3 | mm | ± 0.2 | |||||||
| L4 | mm | 9.5 | 10.5 | 11.5 | |||||
| Tolerance for L4 | mm | ± 0.5 | |||||||
| L5 | mm | 15.5 | 17.5 | 19.5 | 23.5 | 24.5 | 26.5 | 32.5 | |
| Tolerance for L5 | mm | ± 0.5 | |||||||
| R | mm | 10 | 11 | ||||||
| SW | mm | 6 | 8 | 12 | |||||
| TD | mm | 22 | 28 | 35 | 38 | 45 | |||
| Tolerance for TD | mm | ± 0.5 | |||||||
| Tg | mm | 32.5 | 38 | 46.5 | 56.5 | 72 | 89 | ||
| TL | mm | 12 | 16 | 20 | 25 | ||||
| Tolerance for TL | mm | ± 0.2 | |||||||
| TM | mm | 90 | 100 | 116 | 130 | 150 | 180 | 200 | |
| Tolerance for TM | mm | ± 0.3 | |||||||
Mounting
Ordering codes
Fastening screws are included in the scope of delivery.
Material numbers
| EMC | Part number | Material | ||
| 32 | R15611B013 | Galvanized steel | ||
| 40 | R15612B013 | Galvanized steel | ||
| 50 | R15613B013 | Galvanized steel | ||
| 63 | R15614B013 | Galvanized steel | ||
| 80 | R15615B013 | Galvanized steel | ||
| 100 | R15616B013 | Galvanized steel | ||
| 100XC | R15617B013 | Galvanized steel |
