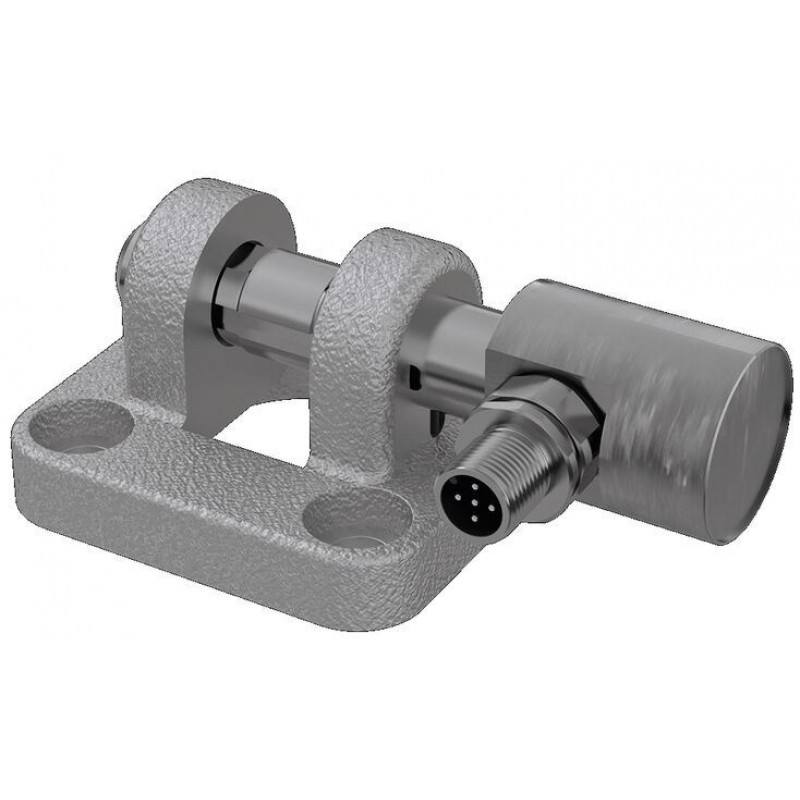

Clevis mount with force measuring bolts
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 1, option 02; group 5, option 10
- Material: Aluminum / galvanized spheroidal graphite iron
Technical data
Technische Daten
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | |
| m | kg | 0.372 | 0.485 | 0.721 | 1.025 | 1.829 | 2.866 | 2.994 |
Legend
| Symbol | Description | Unit |
| m | Mass | kg |

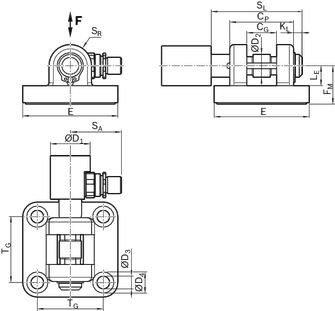

Dimensions
Dimensions
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | ||
| CG | D10 | mm | 14 | 16 | 21 | 25 | 43 | ||
| Cp | d12 | mm | 34 | 40 | 45 | 51 | 65 | 75 | 122 |
| D1 | mm | 28 | 35 | ||||||
| D2 | f8 | mm | 10 | 12 | 16 | 20 | 35 | ||
| D3 | mm | 6.6 | 9 | 11 | 18 | ||||
| D4 | mm | 11 | 15 | 18 | 26 | ||||
| E | mm | 49 | 55 | 67 | 77 | 97 | 117 | 180 | |
| FM | mm | 22 | 25 | 27 | 32 | 36 | 41 | 55 | |
| Tolerance for FM | mm | ± 0.2 | |||||||
| DIN 912 | M6x18 | M8x20 | M10x20 | M16x50 | |||||
| KL | mm | 4.5 | 6 | 6.5 | 10.5 | ||||
| LE | min. | mm | 11.5 | 12 | 14 | 16 | 35 | ||
| SA | mm | 31.5 | 35.5 | ||||||
| SL | mm | 48 | 54 | 64 | 72 | 74 | 84 | 135 | |
| SR | mm | 11 | 12 | 15 | 20 | 26 | |||
| T | mm | 3 | 4 | 6 | |||||
| Tolerance forT | mm | ± 0.2 | |||||||
| TG | mm | 32.5 | 38 | 46.5 | 56.5 | 72 | 89 | 140 | |
| Tolerance for TG | mm | ± 0.2 | |||||||
Mounting
Note for mounting
Pay attention to the direction of force, see also power sensor.
Ordering codes
Material numbers
| EMC | Part number | Material | ||
| 32 | R15611B021 | Forged aluminum | ||
| 40 | R15612B021 | Forged aluminum | ||
| 50 | R15613B021 | Forged aluminum | ||
| 63 | R15614B021 | Forged aluminum | ||
| 80 | R15615B021 | Forged aluminum | ||
| 100 | R15616B021 | Forged aluminum | ||
| 100XC | R15617B021 | Galvanized spheroidal graphite iron |
