Артикул: RX8166
В наличии

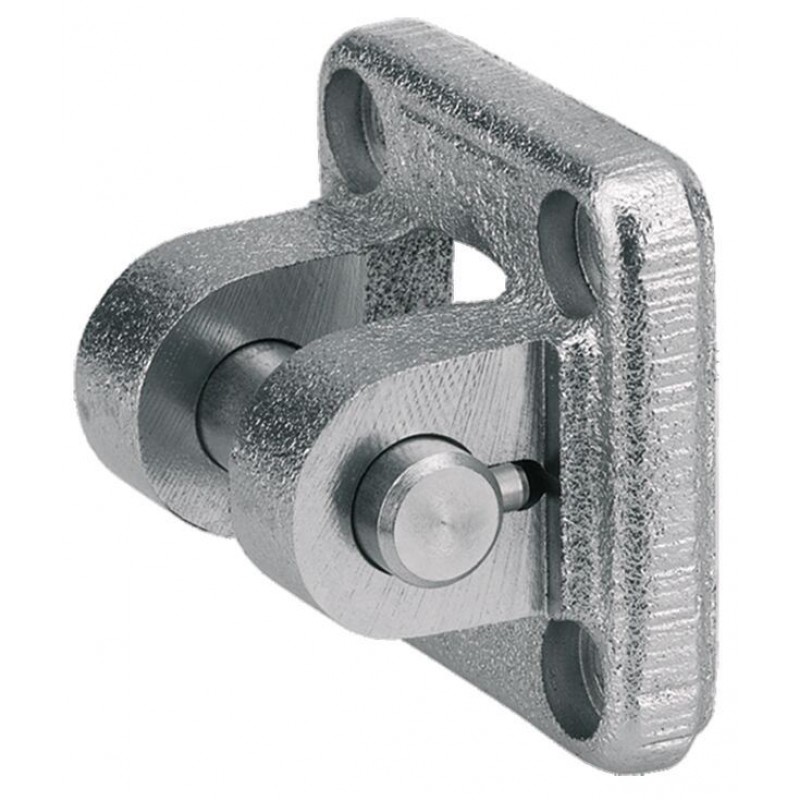

Clevis mount on the timing belt side drive
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 1, option 01; group 5, option 08
- Material: Aluminum / galvanized spheroidal graphite iron
Technical data
Technische Daten
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | |
| Fmax | N | Fmax EMC | 14500 | 17800 | 22900 | Fmax EMC | ||
| m | kg | 0.22 | 0.29 | 0.49 | 0.68 | 1.39 | 2.04 | 2.13 |
Legend
| Symbol | Description | Unit |
| Fmax | Maximum dynamic load | N |
| m | Mass | kg |

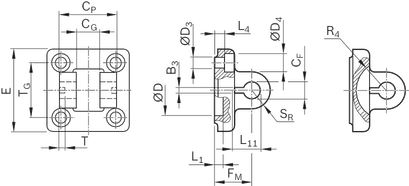

Dimensions
Dimensions
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | ||
| B3 | mm | 3.3 | 4.3 | 6.3 | |||||
| Tolerance for B3 | mm | ± 0.2 | |||||||
| CF | F7 | mm | 10 | 12 | 16 | 20 | 35 | ||
| CG | D10 | mm | 14 | 16 | 21 | 25 | 43 | ||
| Cp | d12 | mm | 34 | 40 | 45 | 51 | 65 | 75 | 122 |
| D | mm | 30 | 35 | 40 | 45 | 55 | 65 | ||
| D3 | mm | 6.6 | 9 | 11 | 18 | ||||
| D4 | mm | 11 | 15 | 18 | 26 | ||||
| E | mm | 49 | 55 | 67 | 77 | 97 | 117 | 180 | |
| FM | mm | 22 | 25 | 27 | 32 | 36 | 41 | 55 | |
| Tolerance for FM | mm | ± 0.2 | |||||||
| DIN 912 | M6x18 | M8x20 | M10x20 | M16x50 | |||||
| L1 | mm | 4.5 | 10 | ||||||
| Tolerance for L1 | mm | ± 0.5 | |||||||
| L4 | mm | 5.5 | 6.5 | 10 | |||||
| Tolerance for L4 | mm | ± 0.5 | |||||||
| L11 | mm | 16.5 | 18 | 23 | 27 | 45 | |||
| Tolerance for L11 | mm | - 0.5 | |||||||
| R4 | mm | 17 | 20 | 22 | 25 | 30 | 32 | 46 | |
| SR | mm | 11 | 12 | 15 | 20 | 26 | |||
| T | mm | 3 | 4 | 6 | |||||
| Tolerance forT | mm | ± 0.2 | |||||||
| TG | mm | 32.5 | 38 | 46.5 | 56.5 | 72 | 89 | 140 | |
| Tolerance for TG | mm | ± 0.2 | |||||||
Mounting
Delivery notes
Bolts and fastening screws included
