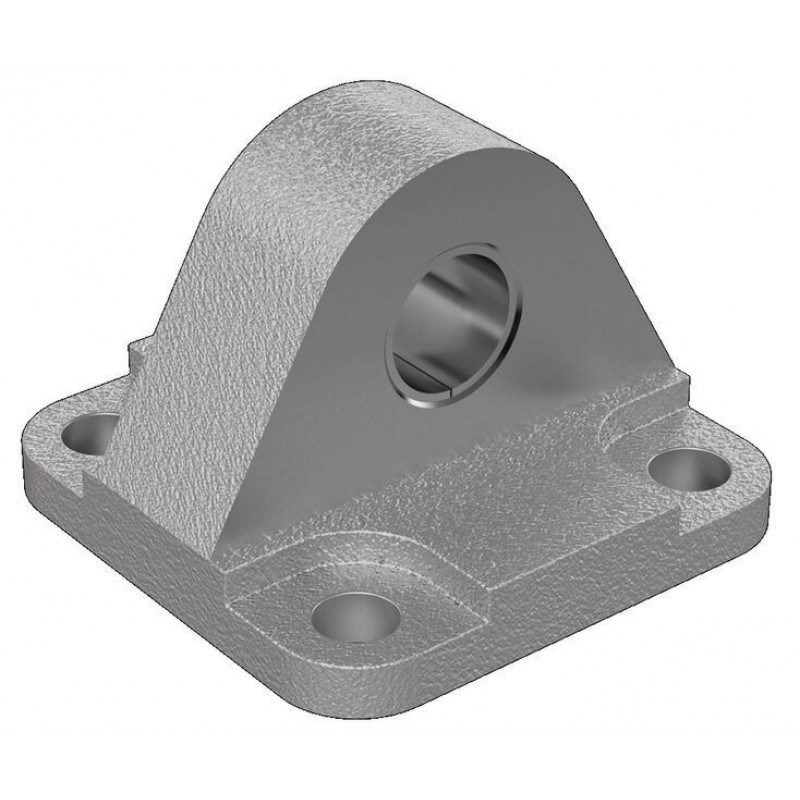

Swivel mount for force measuring bolt
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 6, option 05
- Material: Aluminum
Features
- Counterpart to clevis bracket with force measuring bolts
Technical data
Technische Daten
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | |
| m | kg | 0.074 | 0.109 | 0.181 | 0.257 | 0.493 | 0.747 | 2.238 |
Legend
| Symbol | Description | Unit |
| m | Mass | kg |
Dimensions
Dimensions
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | ||
| CN | H7 | mm | 10 | 12 | 16 | 20 | 35 | ||
| D1 | H13 | mm | 6.6 | 9 | 11 | 18 | |||
| E | mm | 47 | 53 | 65 | 80 | 95 | 115 | 176 | |
| Tolerance for E | mm | ± 0.5 | |||||||
| E1 | mm | 47 | 53 | 65 | 80 | 95 | 115 | 176 | |
| Tolerance for E1 | mm | ± 0.5 | |||||||
| ER | mm | 15 | 18 | 20 | 23 | 27 | 30 | 44 | |
| Tolerance for ER | mm | ± 0.2 | |||||||
| Eu | mm | 14 | 16 | 21 | 25 | 43 | |||
| Tolerance for EU | mm | ± 0.2 | |||||||
| FL | mm | 22 | 25 | 27 | 32 | 36 | 41 | 55 | |
| Tolerance for FL | mm | ± 0.2 | |||||||
| DIN 912 | M6x18 | M8x20 | M10x20 | M16x40 | |||||
| H | mm | 9 | 10.5 | 14 | 15 | 17 | |||
| Tolerance for H | mm | ± 0.5 | |||||||
| I2 | mm | 5.5 | 6.5 | 10 | |||||
| Tolerance for I2 | mm | ± 0.5 | |||||||
| R1 | mm | 8 | 10 | 13 | 20 | ||||
| R2 | mm | 8 | 10 | 13 | 20 | ||||
| TG | mm | 32.5 | 38 | 46.5 | 56.5 | 72 | 89 | 140 | |
Ordering codes
Material numbers
| EMC | Part number | Material | ||
| 32 | R15611B025 | Aluminum | ||
| 40 | R15612B025 | Aluminum | ||
| 50 | R15613B025 | Aluminum | ||
| 63 | R15614B025 | Aluminum | ||
| 80 | R15615B025 | Aluminum | ||
| 100 | R15616B025 | Aluminum | ||
| 100XC | R15617B025 | Aluminum |
