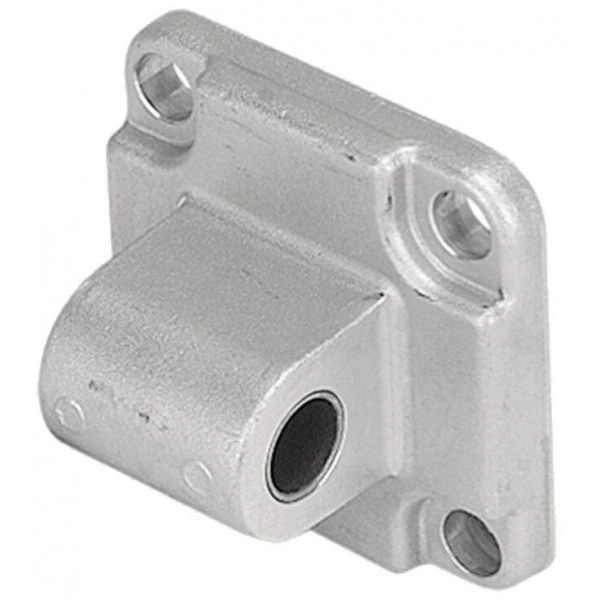

Swivel flange
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 6, option 02
- Material: Aluminum / galvanized cast iron with spheroidal graphite cast iron
Technical data
Technische Daten
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | |
| Fmax | N | Fmax EMC | 10900 | 13100 | 16400 | Fmax EMC | ||
| m | kg | 0.08 | 0.11 | 0.17 | 0.27 | 0.5 | 0.77 | 2.6 |
Legend
| Symbol | Description | Unit |
| Fmax | Maximum dynamic load | N |
| m | Mass | kg |

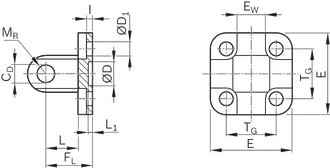

Dimensions
Dimensions
| EMC | 32 | 40 | 50 | 63 | 80 | 100 | 100XC | ||
| CD | H9 | mm | 10 | 12 | 16 | 20 | 30 | ||
| D | H11 | mm | 30 | 35 | 40 | 45 | 55 | 65 | |
| D1 | H13 | mm | 6.6 | 9 | 11 | 13.5 | |||
| E | mm | 48 | 53 | 63 | 73 | 98 | 115 | 180 | |
| EW | mm | 26 | 28 | 32 | 40 | 50 | 60 | 90 | |
| Tolerance for Ew | mm | - 0.2 - 0.6 | |||||||
| FL | mm | 22 | 25 | 27 | 32 | 36 | 41 | 55 | |
| Tolerance for FL | mm | ± 0.2 | |||||||
| DIN 912 | M6x18 | M8x20 | M10x20 | M16x50 | |||||
| I | mm | 5.5 | 6.5 | 10 | |||||
| Tolerance for I | mm | ± 0.5 | |||||||
| L | min. | mm | 12 | 15 | 20 | 25 | 35 | ||
| L1 | min. | mm | 4.5 | 7 | |||||
| MR | max. | mm | 10 | 12 | 16 | 20 | 31 | ||
| TG | mm | 32.5 | 38 | 46.5 | 56.5 | 72 | 89 | 140 | |
| Tolerance for TG | mm | ± 0.2 | ± 0.3 | ||||||
Mounting
Delivery notes
Fastening screws included
Ordering codes
Material numbers
| EMC | Part number | Material | ||
| 32 | R349948100 | Aluminum | ||
| 40 | R349948200 | Aluminum | ||
| 50 | R349948300 | Aluminum | ||
| 63 | R349948400 | Aluminum | ||
| 80 | R349948500 | Aluminum | ||
| 100 | R349948600 | Aluminum | ||
| 100XC | 1827004867 | Galvanized cast iron with spheroidal graphite |
