Артикул: RX8172
В наличии

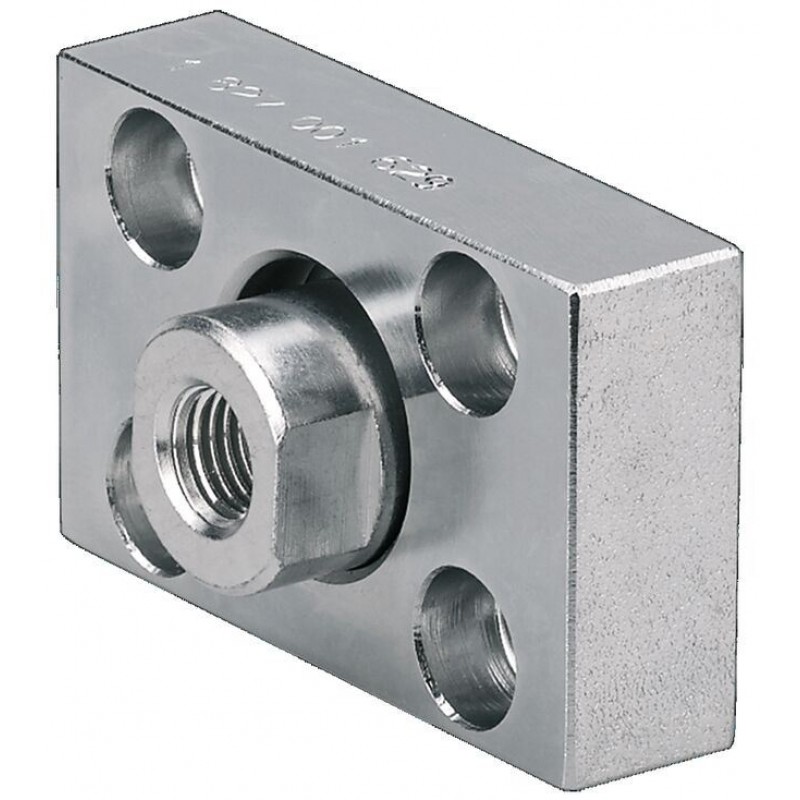

Flexible coupling with mounting plate
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 2, option 03
- Material: galvanized steel
Technical data
Technische Daten
| EMC | 32 | 40 | 50 63 | 80 100 | 100XC | |
| Fmax | N | Fmax EMC | Fmax EMC 1) 28000 1) | 44000 | ||
| m | kg | 0.3 | 0.4 | 0.9 | 1.15 | 3.4 |
| 1) | Size 80: Fmax EMC; size 100: 28000 N |
Legend
| Symbol | Description | Unit |
| Fmax | Maximum dynamic load | N |
| m | Mass | kg |

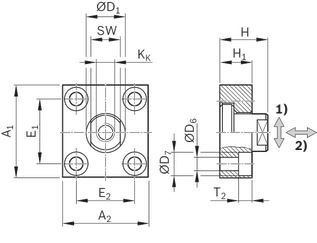

Dimensions
Dimensions
| EMC | 32 | 40 | 50 63 | 80 100 | 100XC | ||
| A1 | mm | 60 | 80 | 90 | 125 | ||
| A2 | mm | 37 | 56 | 80 | 90 | 125 | |
| D1 | H11 | mm | 20 | 25 | 30 | 40 | 60 |
| D6 | H13 | mm | 6.6 | 9 | 11 | 14 | 18 |
| D7 | H13 | mm | 11 | 15 | 18 | 20 | 26 |
| E1 | mm | 36 | 42 | 58 | 65 | 90 | |
| Tolerance for E1 | mm | ± 0.15 | ± 0.2 | ± 0.3 | |||
| E2 | mm | 23 | 38 | 58 | 65 | 90 | |
| Tolerance for E2 | mm | ± 0.15 | ± 0.2 | ± 0.3 | |||
| H | mm | 24 | 30 | 32 | 35 | 55 | |
| H1 | mm | 15 | 20 | 30 | |||
| KK | M10x1,25 | M12x1,25 | M16x1,5 | M20x1,5 | M36x2 | ||
| SW | mm | 17 | 19 | 24 | 36 | 50 | |
| T2 | mm | 7 | 9 | 11 | 13 | 17 | |
| Clearance (min ... max) | Axial | 0.4 mm ... 0.8 mm | 0.4 mm ... 0.95 mm | ||||
| Radial | 1.9 mm ... 2.3 mm | 2.8 mm ... 3.4 mm | |||||
Ordering codes
Material numbers
| EMC | Part number | Material | ||
| 32 | R349939700 | Galvanized steel | ||
| 40 | R349939800 | Galvanized steel | ||
| 50 63 | R349939900 | Galvanized steel | ||
| 80 100 | R349940100 | Galvanized steel | ||
| 100XC | R349951100 | Galvanized steel |
