Артикул: RX8171
В наличии

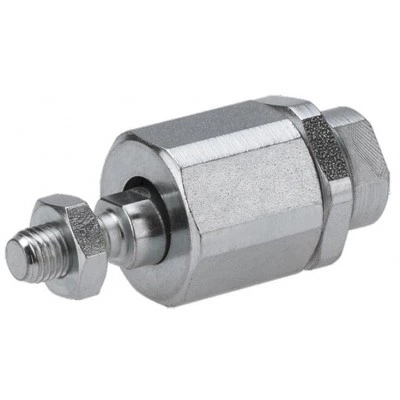

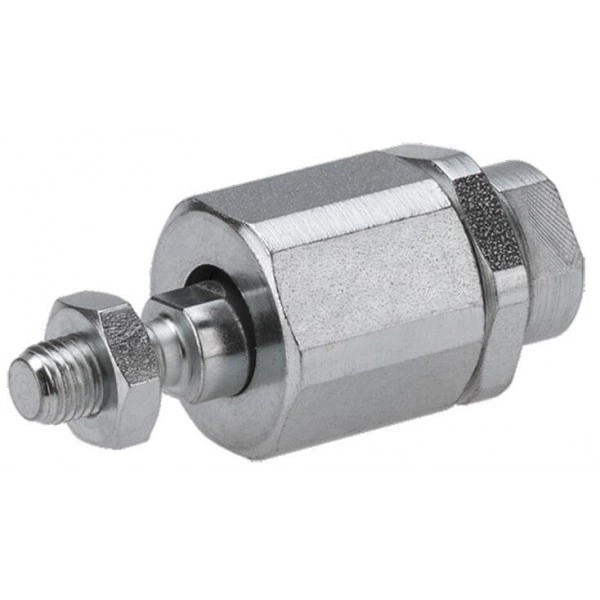

Flexible coupling
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Group 2, option 04
- Material: galvanized steel
- radial clearance 0 ... 2 mm
Technical data
Technische Daten
| EMC | 32 | 40 | 50 63 | 80 100 | 100XC | |
| Fmax | N | Fmax EMC | 10300 1) | 10300 | 15000 | |
| m | kg | 0.21 | 0.65 | 0.68 | 5.4 | |
| 1) | Value applies to size 63; Fmax. EMC for size 50. |
Legend
| Symbol | Description | Unit |
| Fmax | Maximum dynamic load | N |
| m | Mass | kg |
Dimensions
| 1) | Axial angle equalization |
| 2) | Radial centerline movement |
Dimensions
| EMC | 32 | 40 | 50 63 | 80 100 | 100XC | ||
| B1 | mm | 6 | 7 | 8 | 10 | 18 | |
| ⌀D1 | mm | 22 | 32 | 80 | |||
| D2 | mm | 32 | 45 | 80 | |||
| ⌀D3 | mm | 14 | 22 | 38 | |||
| F | mm | 23 | 22 | 30 | 40 | 86 | |
| KK | M10x1,25 | M12x1,25 | M16x1,5 | M20x1,5 | M36x2 | ||
| L | mm | 74.5 | 75 | 103 | 119 | 241 | |
| Tolerance for L | mm | ± 2 | |||||
| L2 | mm | 23 | 24 | 30 | 40 | 72 | |
| L3 | mm | 7.5 | 13 | 9 | 19 | 18.2 | |
| Tolerance for L3 | mm | ± 1 | |||||
| RV | mm | 0.7 | 1 | 1.5 | |||
| SW1 | mm | 19 | 30 | 50 | |||
| SW2 | mm | 12 | 20 | 36 | |||
| SW3 | mm | 17 | 19 | 24 | 30 | 55 | |
| SW4 | mm | 30 | 41 | 75 | |||
| Clearance (min ... max) | Axial | 0.05 mm ... 0.5 mm | 0.05 mm ... 0.2 mm | ||||
Ordering codes
Material numbers
| EMC | Part number | Material | ||
| 32 | R349937900 | Galvanized steel | ||
| 40 | R349938000 | Galvanized steel | ||
| 50 63 | R349938100 | Galvanized steel | ||
| 80 100 | R349938300 | Galvanized steel | ||
| 100XC | R349950900 | Galvanized steel |
