Артикул: RX7943
В наличии

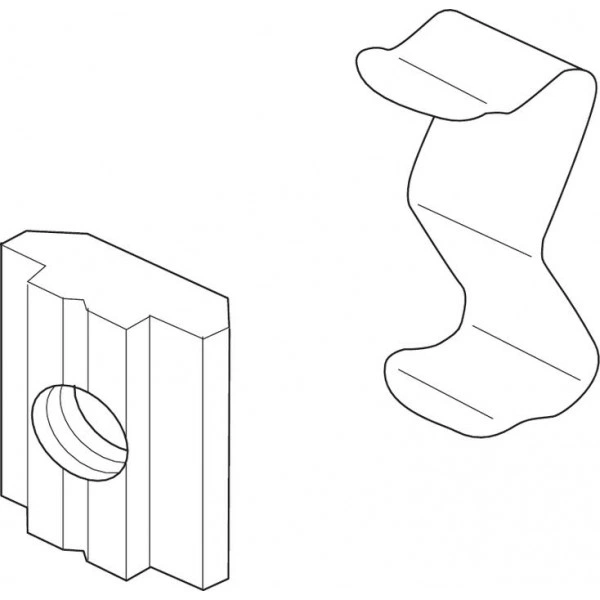

Sliding blocks and springs for Linear Modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Technical data
Technische Daten
| Size | Part number | MA 3) |
| Nm | ||
| MKK-/MKR-/MLR-110; TKK-155-AL | R344700101 | 9.5 |
| MKK-/MKR-110; TKK-155-AL | R039175003 | |
| MKK-/MKR-165; MKR-145 | R344700301 | |
| R344700201 | 23 | |
| R039175004 | ||
| MKK-/MKR-165; MKR-145; TKK-455-AL | R344700601 | 46 |
| R345403049 1) | - | |
| MKK-/MKR-065/-080/-110 | R117509008 2) |
| 1) | Fixing spring material number R345403049 for sliding block R344700601 |
| 2) | Sliding block for fastening magnetic switches |
| 3) | for friction factor 0.125, as per strength class 8.8 |
Legend
| Symbol | Description | Unit |
| MA | Tightening torques of fastening screws | Nm |
Dimensions
| 1) | Sliding blocks |
| 2) | Fixing spring material number R345403049 for sliding block R344700601 |
Dimensions
| Size | Part number | A | B | C | D | E | F | G |
| mm | mm | mm | mm | mm | mm | mm | ||
| MKK-/MKR-/MLR-110; TKK-155-AL | R344700101 | 13 | 6 | 10 | 8 | - | 13 | M6 (1x) |
| MKK-/MKR-110; TKK-155-AL | R039175003 | 9 | 20 | M6 (2x) | ||||
| MKK-/MKR-165; MKR-145 | R344700301 | 15 | 12 | 10 | - | 15 | M6 (1x) | |
| R344700201 | M8 (1x) | |||||||
| R039175004 | 15 | 30 | M8 (2x) | |||||
| MKK-/MKR-165; MKR-145; TKK-455-AL | R344700601 | 19 | 8.8 | - | 19 | M10 (1x) | ||
| R345403049 1) | - | - | - | - | - | |||
| MKK-/MKR-065/-080/-110 | R117509008 2) |
| 1) | Fixing spring material number R345403049 for sliding block R344700601 |
| 2) | Sliding block for fastening magnetic switches |
Ordering codes
Material numbers
| Size | Part number | Type | CAD data | Buy |
| MKK-/MKR-/MLR-110; TKK-155-AL | R344700101 | Sliding block | ||
| MKK-/MKR-110; TKK-155-AL | R039175003 | Sliding block | ||
| MKK-/MKR-165; MKR-145 | R344700301 | Sliding block | ||
| R344700201 | Sliding block | |||
| R039175004 | Sliding block | |||
| MKK-/MKR-165; MKR-145; TKK-455-AL | R344700601 | Sliding block | ||
| R345403049 1) | Spring | |||
| MKK-/MKR-065/-080/-110 | R117509008 2) | Sliding block |
| 1) | Fixing spring material number R345403049 for sliding block R344700601 |
| 2) | Sliding block for fastening magnetic switches |
