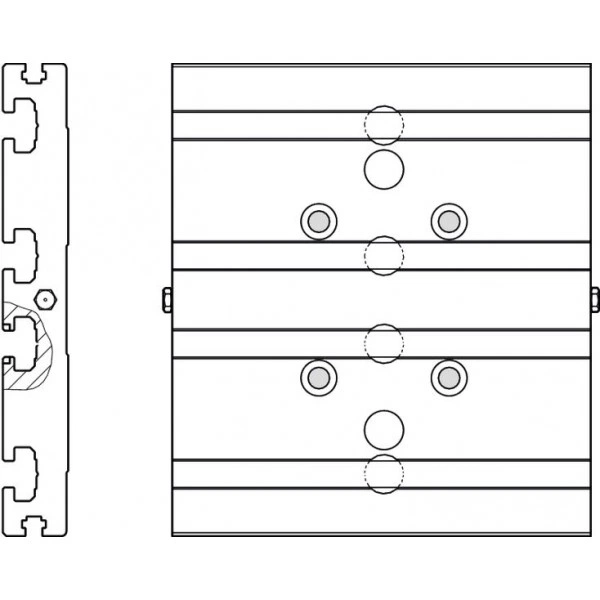

Connection plates for CKR 090 … 200, R0375...16
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
The unit consists of:
- Connection plate
- Mounting accessories for fastening to the carriages
Technical data

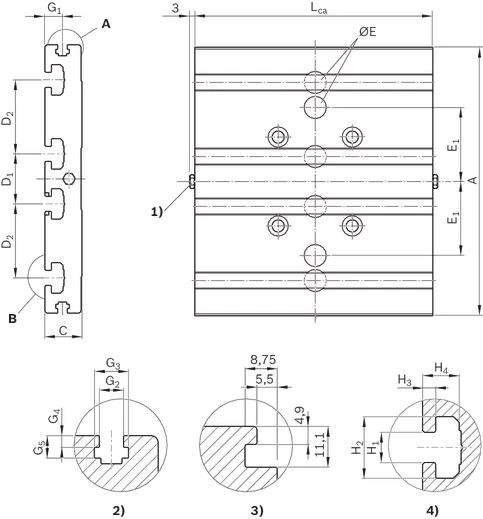

Dimensions
The connection plates differ in appearance in the representation. Shown here is the connection plate for CKK-145.
| 1) | Funnel-type lube nipple AM8 x 1 for lube version LSS/LPG; lubrication possible from two sides (central lubrication only necessary with grease press on one of the two sides). |
| 2) | Detail A, size 90, 110 and 145 |
| 3) | Detail A, size 200 |
| 4) | Detail B |
Dimensions
| Size | A | C | D1 | D2 | ØE | E1 | Tolerance for E1 | E3 | Tolerance for E3 | G1 | G2 | G3 | G4 | G5 | H1 | H2 | H3 | H4 | Carriage length Lca |
| H7 | |||||||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| 090 | 90 | 16 | 20 | 20 | 9 ‒ 2.1 mm deep | - | - | 20 | ± 0.01 | 7.9 | 4.2 | 7.6 | 2 | 4.3 | 6 | 12 | 3.5 | 7.7 | 60 |
| 110 | 110 | 6 | 5.2 | 9.5 | 2.5 | 4.8 | 110 | ||||||||||||
| 145 | 145 | 20 | 27 | 40 | 12 ‒ 2.1 mm deep | 40 | ± 0.01 | 10 | 8 | 16.5 | 9.8 | 125 | |||||||
| 200 | 200 | 27 | 40 | 16 ‒ 3.1 mm deep | - | - | - | - | - | - | - | 10 | 20.1 | 6 | 12.5 | 190 |
Connection dimensions for switching cam (size 200)
| 1) | M4 - 6 deep |
Delivery notes
Sliding blocks are not included with delivery.
Ordering codes
Material numbers
| Size | Part number | CAD data | Buy |
| 090 | R037530016 | ||
| 110 | R037540016 | ||
| 145 | R037550016 | ||
| 200 | R037560016 |
