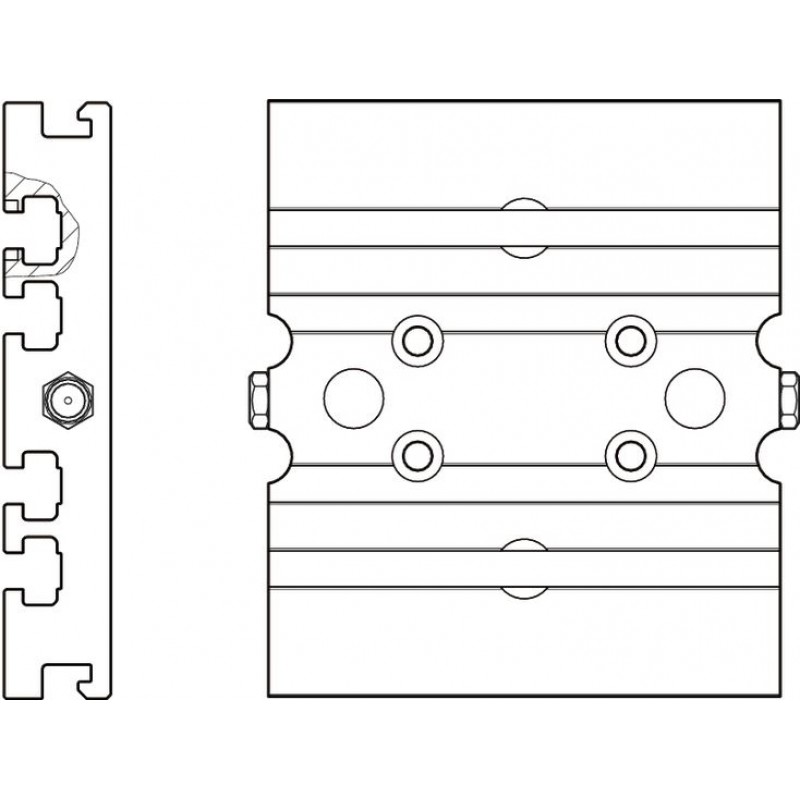

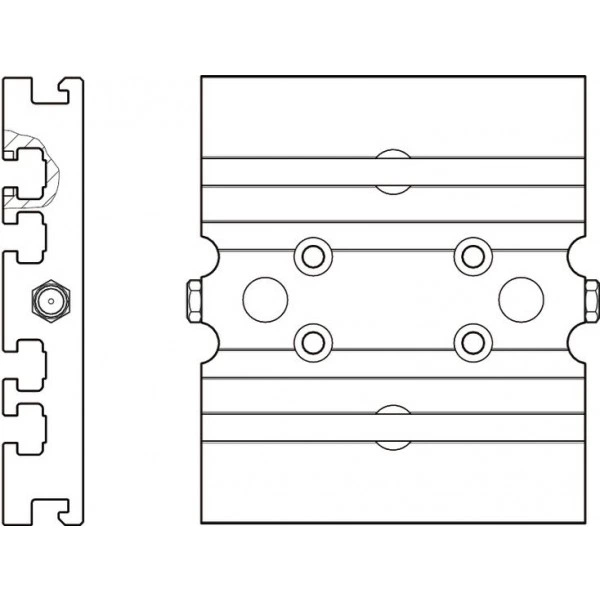

Connection plate for CKR-070
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
The unit consists of:
- Connection plate
- Mounting accessories for fastening to the carriages
Technical data
Technische Daten
| Size | Part number | m |
| kg | ||
| 070 | R037520016 | 0.11 |
| R037520011 | 0.17 |
Legend
| Symbol | Description | Unit |
| m | Mass | kg |

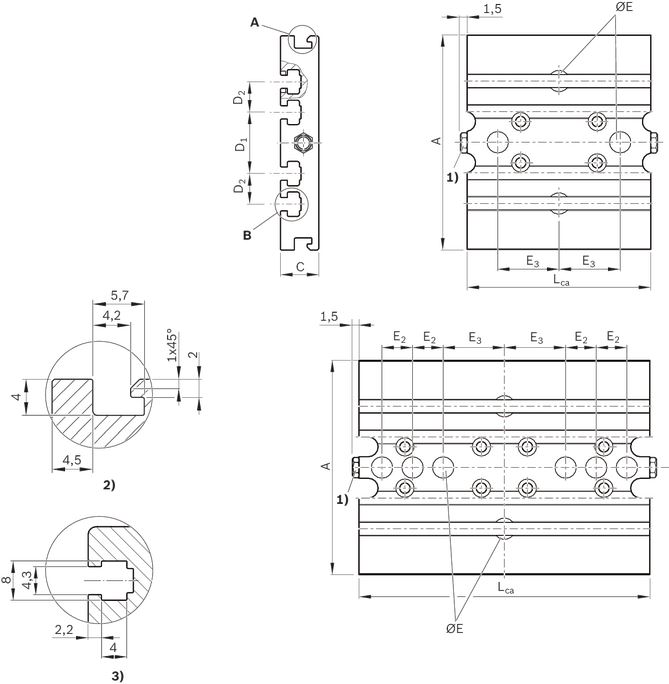

Dimensions
| 1) | Funnel-type lube nipple DIN 3405-D4; lubrication possible from two sides (central lubrication only necessary with grease press on one of the two sides). |
| 2) | Detail A |
| 3) | Detail B |
Dimensions
| Size | Part number | A | C | D1 | D2 | ØE | Tolerance for ØEH7 thread depth | E2 | Tolerance for E2 | E3 | Tolerance for E3 | Carriage length Lca |
| H7 | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 070 | R037520016 | 70 | 12.5 | 20 | 10 | 7 ‒ 1.6 mm deep | + 0.2 | 10 | ± 0.01 | 20 | ± 0.01 | 60 |
| R037520011 | 95 |
Delivery notes
Sliding blocks are not included with delivery.
Ordering codes
Material numbers
| Size | Part number | CAD data | Buy |
| 070 | R037520016 | ||
| R037520011 |
