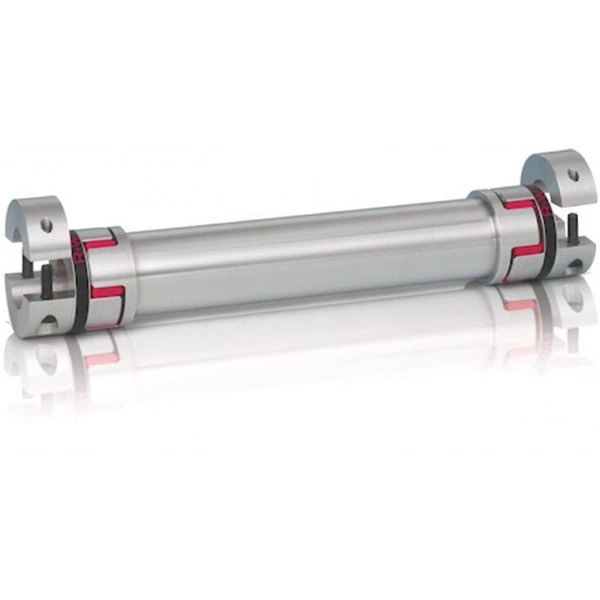

Connecting shafts for CKR-070
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
- Material, coupling hub: high-strength aluminum
- Material, elastomer circle: precision manufactured, extremely wear resistant, and thermally stable plastic
- Material, connecting tube: high-precision aluminum tube
Combination possibilities for multiaxis systems with connecting shaft
Technical data
Technische Daten
| Size | MA | m | Mass moment of inertia | Mcs | MS |
| Nm | kg | 10–6 kgm2 | Nm | Nm | |
| -070 | 4 | 0,00054 · (Lcs (mm) - 80) + 0,12 | 0,09 · (Lcs (mm) - 80) + 30 | 12.5 | 25 |
Legend
| Symbol | Description | Unit |
| Lcs | Overall length of the connecting shaft | mm |
| MA | Tightening torque of screws | Nm |
| m | Mass | kg |
| Mcs | Rated torque of connecting shaft | Nm |
| MS | Peak torque of connecting shaft | Nm |
Diagrams/characteristic curves
Bending-critical speed:
| 1) | Lcs = overall length of the connecting shaft (mm) |
| 2) | n = rotary speed (min-1) |
Dimensions
| 1) | Figure schematically |
| 2) | Screw |
Dimensions
| Size | A | D | M | LB | Lcs | Lcs |
| min. | max. | |||||
| mm | mm | mm | mm | mm | ||
| -070 | 30 | 8 | M4 | 21 | 95 | 2400 |
Legend
| Symbol | Description | Unit |
| DSS | Distance drive shaft | mm |
| Lcs | Overall length of the connecting shaft | mm |
| LM | Centerline-to-centerline distance between Compact Modules | mm |
L1/L2 = Calculation see dimension drawings
Ordering codes
Order
Please state the part number and length Lcs .
For example: R0391 510 22, Lcs = 550 mm
Material numbers
| Size | Part number | CAD data | Buy |
| -070 | R039151022 |
