Артикул: RX7588

Все товары Bosch Rexroth

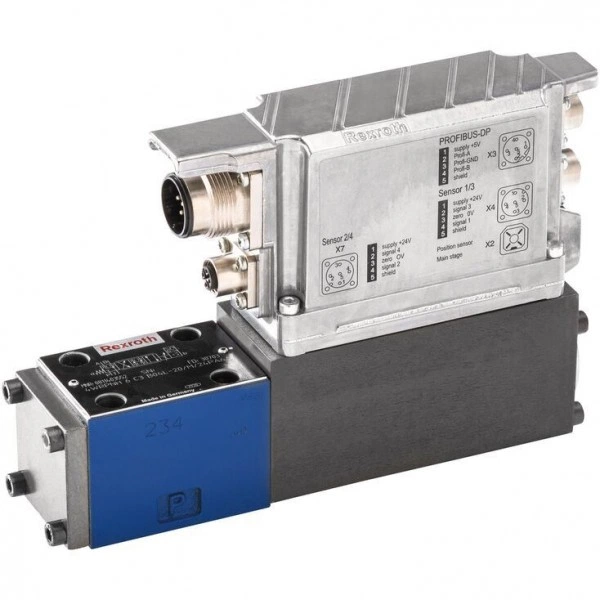

High-response valve with integrated digital axis controller (IAC-R) and field bus interface 4WRPNH../24C/P

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 6, 10
  • Component series 2X
  • Maximum operating pressure 315 bar
  • Maximum flow 100 l/min

Features

  • Direct operated high-response valves with control spool and sleeve in servo quality
  • Operated on one side, 4/4 fail-safe position in switched-off condition
  • Integrated digital axis control functionality (IAC-R) for:
    - Position control with underlying velocity control
    - DSC functionality
  • Analog and digital interfaces for command and actual values
    - 4 x analog sensors (+/-10 V or 4 ... 20 mA) or
    - 1 x length measurement system (1 Vpp or SSI) and 2 analog sensors
  • Command value presetting/actual value response analog (current or voltage) via field bus
  • Analog/digital inputs/outputs, configurable
  • Fieldbus connection
    - CAN bus with CANopen protocol DS408
    - Profibus-DP Vo/V1
  • Quick start-up via PC and commissioning software

Product description

Set-up:

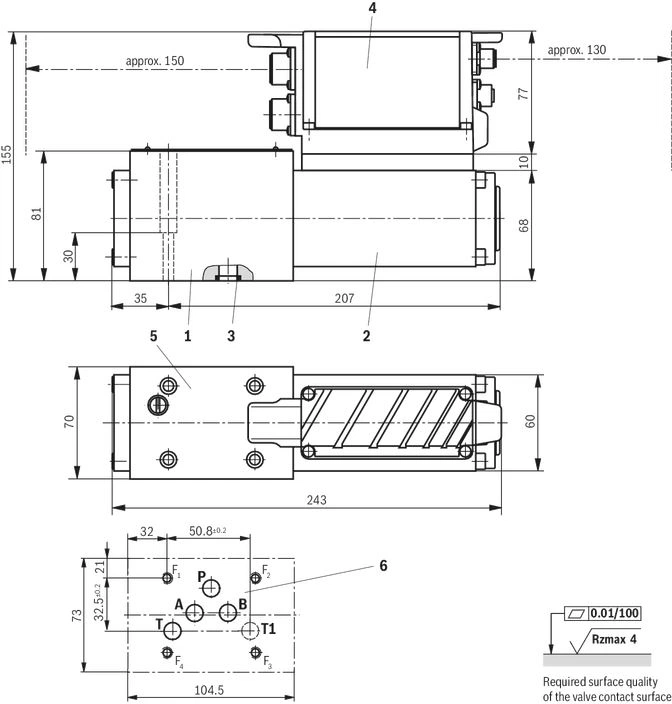

The IAC-R valve basically consists of:

  • Direct operated high-response valve (1) with control spool and sleeve in servo quality
    • Integrated digital axis controller (2) with analog and digital sensor interfaces and field bus connection (X3)

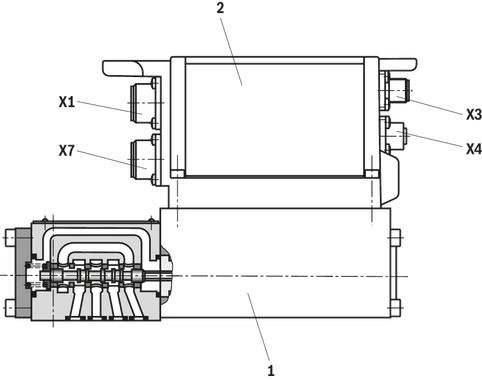

High-response valve with integrated axis controller with analog interfaces (X1, X4, X7)

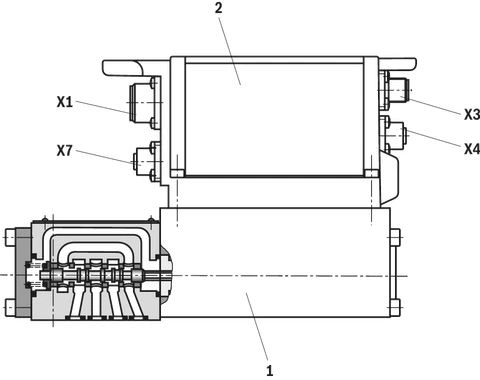

High-response valve with integrated axis controller with analog interfaces (X1, X4) and digital interface (X7)

Functional description

The IAC-R valve (Integrated Axis Controller based on high-response valves) is a digital high-response valve with integrated axis controller and the following functionalities:

  • Flow control
    • Position control
    • Pressure control
    • p/Q function
    • Substitutional position/pressure or position/force control
    • NC functionality
    • The command value presetting can alternatively be specified via an analog interface (X1) or via the field bus interface (X3)
    • The actual value signals are provided via an analog interface (X1) and can additionally be read out via the field bus (X3).
    • The controller parameters are set via the field bus.
    • Separate supply voltage for bus/controller and power part (output stage) for safety reasons
    • Parameterization
    • Programming of NC functionality
    • Diagnosis
    • Comfortable data management on a PC
    • PC operating systems: Windows 2000 or Windows XP
    • Cable break sensor technology
    • Undervoltage
    • Temperature of the integrated electronics
    • Communication error
    • Watchdog
    • Ramp generator
    • Internal command value profile
    • Enable function, analog/digital
    • Error output 24 V (e.g. as switching signal to PLC/logic and additional valves), max 1.8 A
    • Actuating variable adaptation
      • Dead band compensation
      • Zero point correction
      • Valve inflection compensation
      • Friction compensation
      • direction-dependent amplification

WinHPT PC program

To implement the project planning task and to parameterize the IAC-R valves, the user may use the WinHPT commissioning software (see accessories):

The digital integrated control electronics enables the following error detection:

The following additional functions are available:

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

4WRP

N

H

B

2X

/

M

/

24

*

01

High-response valve, direct operated

4WRP

02

With integrated digital axis controller and NC functionality

N

03

Control spool/sleeve

H

04

Size 6

6

Size 10

10

05

Symbols; for the possible version, see "Symbols/Circuit diagrams"

C, C1, C3, C4, C5

06

Installation side of the inductive position transducer

B

Rated flow at 70 bar valve pressure differential (35 bar/control edge)

07

Size 6

2 l/min

02

4 l/min

04

12 l/min

12 1)

15 l/min

15 2)

24 l/min

24 1)

25 l/min

25 2)

40 l/min

40 3)

Size 10

50 l/min

50

100 l/min

100

Flow characteristic

08

Linear

L

Inflected characteristic curve (inflection 60 % for NG6 with rated flows "15" and "25", otherwise inflection 40 %)

P 4)

09

Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions) - Size 6

2X

Seal material

10

NBR seals

Suitable for mineral oils (HL, HLP) according to DIN 51524

M

11

Supply voltage 24 V

24

Fieldbus interface

12

CANopen

C 5)

Profibus DP V0/V1

P

Command value inputs

13

±10 VDC

A6

4 ... 20 mA

F6

Sensor interfaces

14

X4, M12-5, ±10V; X7, M12-5, ±10V

A 6)

X4, M12-5, ±10V; X7, M23-12, SSI 4)

B 6, 7)

X4, M12-5, ±10V; X7, M23-12, 1Vpp 5)

C 6, 8)

X4, M12-5, 4...20 mA; X7, M12-5, 4...20 mA

G 6)

X4, M12-5, 4...20 mA; X7, M23-12, SSI 4)

H 6, 7)

15

Further details in the plain text

*

1)

Use only in connection with flow characteristics "L"

2)

Use only in connection with flow characteristics "P"

3)

qv 2:1 only with rated flow = 40 l/min

4)

Inflection 60 % for NG6 with rated flows "15" and "25", otherwise inflection 40 %

5)

Fieldbus interface CANopen with sensor interface "B", "C", "G" or "H" on request

6)

At sensor interfaces "A", "B" or "C", only command value input "A6" is available.

At sensor interfaces "G" and "H", only command value input "F6" is available.

7)

Gray code or binary

8)

Adjustable interpolation

Technical data

general

Type

4WRPNH.../24/C/P

Size

610

Component series

2X

Design

Directional spool valve, direct operated, with steel sleeve

Type of actuation

Proportional solenoid with position control, OBE

Type of connection

Plate connection, porting pattern according to ISO 4401

Installation position

Any

Weight

kg

2.77.5

Ambient temperature range

°C

-20 … +50

hydraulic

Type

4WRPNH.../24/C/P

Size

610

Maximum operating pressure

bar

315

Maximum operating pressure

Port P

bar

315

Anschluss A

bar

315

Port B

bar

315

Port T

bar

250

Maximum flow

l/min

100

Hydraulic fluid temperature range

°C

-20 … +60

Viscosity range

Maximum admissible

mm²/s

10 … 800

Recommended

mm²/s

20 … 100

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 18/16/13 according to ISO 4406 (c)

Hysteresis

%

≤ 0.2

Manufacturing tolerance

%

< 10

Actuating time

Signal step 0 … 100%

ms

1025

Temperature drift

%

< 1
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

hydraulic

Nominal flow 1)

l/min

5010050100

Limitation of use

Symbols C, C3, C5

bar

315160315160

Symbols C1, C4

bar

250100250100

Zero flow

Linear characteristic curve “L”

l/min

< 1200< 1500< 1200< 1500

Inflected characteristic curve "P"

l/min

< 600< 500< 600
1)With Δp = 35 bar/control edge

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Mineral oils and related hydrocarbons

HL, HLP, HLPD, HVLP, HVLPD

NBR / FKM

DIN 51524

Important information on hydraulic fluids:

For more information and data on the use of other hydraulic fluids please contact us.

The flash point of the process and operating medium used must be 40 K over the maximum solenoid surface temperature.

There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).

electrical

Type

4WRPNH.../24/C/P

Size

610

Power supply

Nominal voltage

VDC

24

Lower limit value

VDC

21

Upper limit value

VDC

36

Duty cycle

%

100

Maximum power consumption

W

4060

Protection class according to DIN EN 60529

IP65 (If a suitable and a correctly mounted mating connector are used.)

AD/DA resolution

Analog inputs

bits

12

Analog outputs

bits

10

Diagrams/characteristic curves

(measured with HLP46, ϑÖl = 40 ±5 °C)

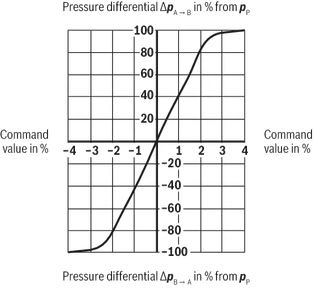

Pressure amplification

NG6

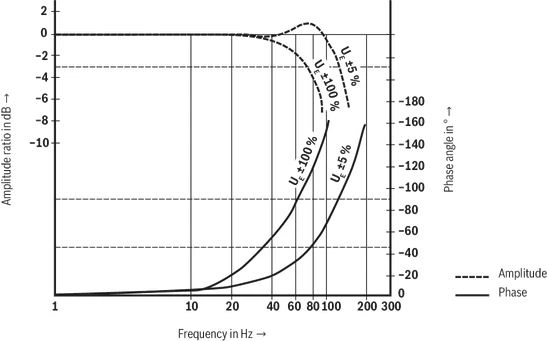

Frequency response

NG6

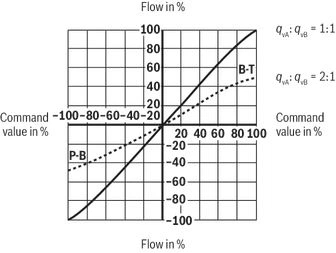

Linear characteristic curve “L”

NG6

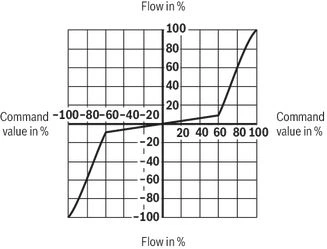

Inflected characteristic curve "P", inflection at 60 %

NG6

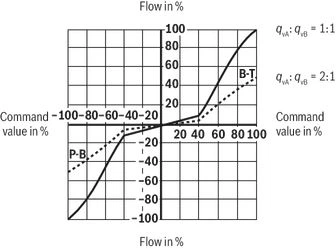

Inflected characteristic curve "P", inflection at 40 %

NG6

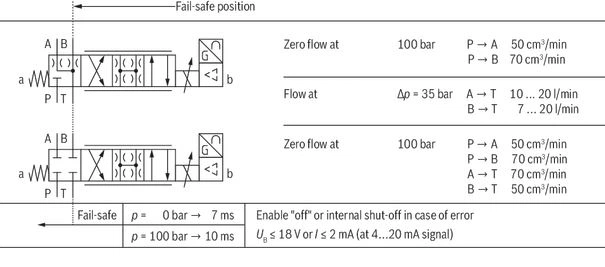

Fail-safe position

NG6

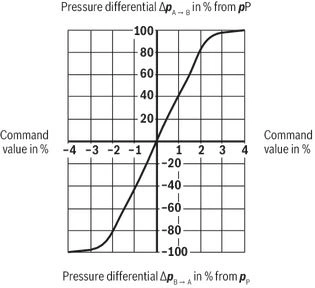

Pressure amplification

Size 10

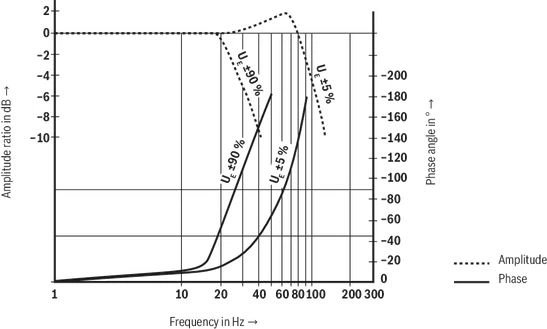

Frequency response

Size 10

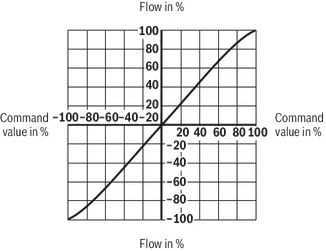

Linear characteristic curve "L" (1:1)

Size 10

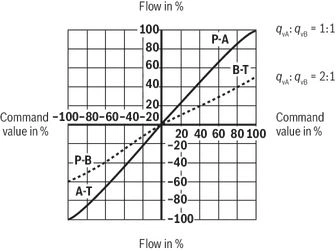

Linear characteristic curve "L" (2:1)

Size 10

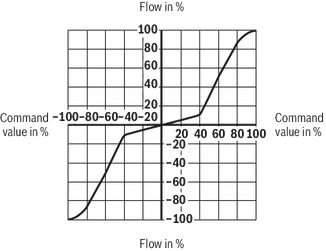

Inflected characteristic curve "P", inflection at 40 % (1:1)

Size 10

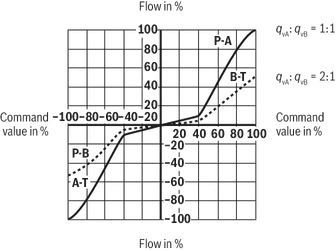

Inflected characteristic curve "P", inflection at 40 % (2:1)

Size 10

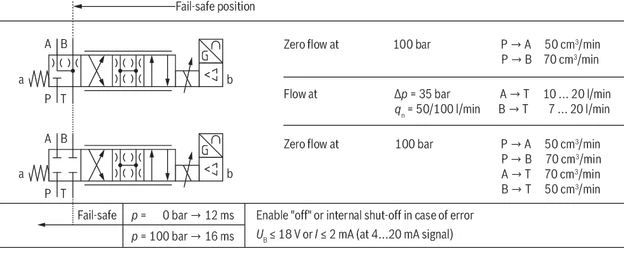

Fail-safe position

Size 10

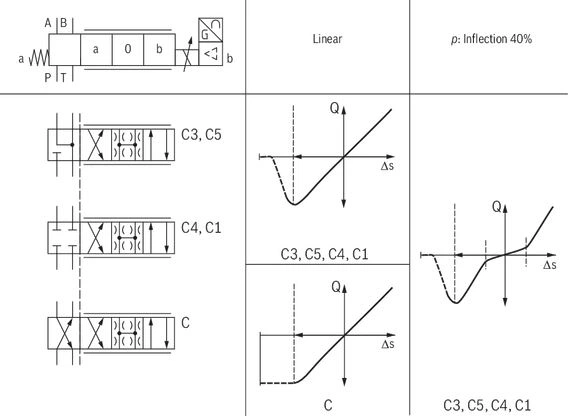

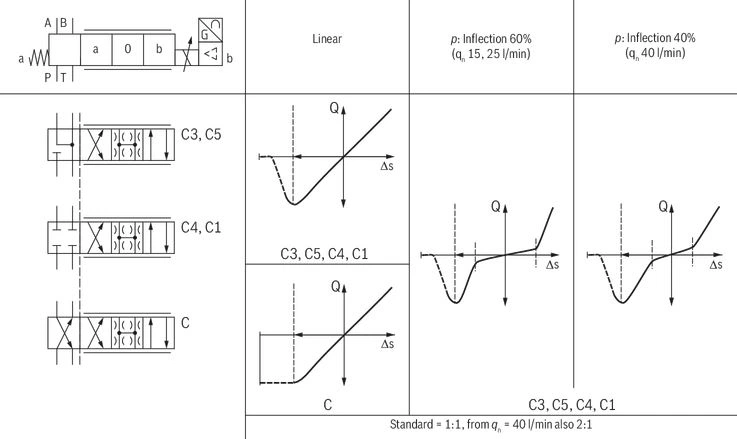

Symbols/Circuit diagrams

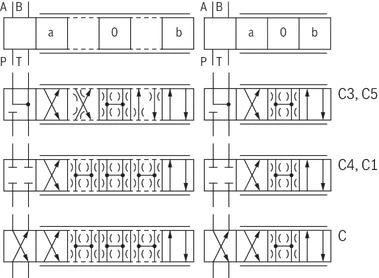

Symbols

With control symbol C1 and C5, the following applies:

P → A: qvmax

B → T: qv/2

P → B: qv/2

A → T: qvmax

NG6

Size 10

Electrical connection

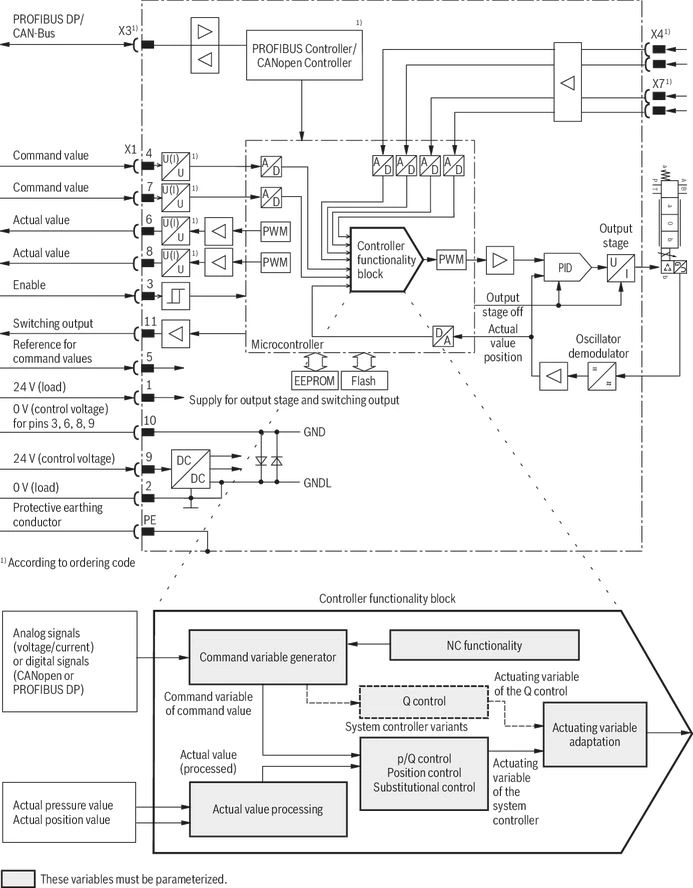

Block diagram / pin assignment

Connector pin assignment X1, 11-pole + PE according to EN 175201-804

Pin

Core marking 1)

Assignment of interface A6

Assignment of interface F6

1

1

24 VDC (supply for output stage and power circuit signal)

2

2

0 V ≙ load zero, (for output stage)

3

3

Enable input 8.5 ... 24 VDC = function, Re ≈ 10 kΩ

4

4

Command value ± 10 V; Re ≈ 130 kΩ or digital input (of PLC) 2)

Command value 4 ... 20 mA; Re = 200 Ω or digital input (of PLC) 2)

5

5

Reference for command values

6

6

Actual value ±10 V

Actual value 4 ... 20 mA, load resistance ≈ 330 Ω or digital output (at PLC) 2)

7

7

Command value ± 10 V; Re ≈ 130 kΩ or digital input (of PLC) 2)

Command value 4 ... 20 mA; Re = 200 Ω or digital input (of PLC) 2)

8

8

Actual value ±10 V

Actual value 4 ... 20 mA, load resistance ≈ 330 Ω or digital output (at PLC) 2)

9

9

24 VDC (control voltage for signal part and bus)

10

10

0 V reference potential for pins 3, 6, 8 and 9

11

11

Switching output 24 V (error signal or power circuit signal) max. 1.8 A

PE

green-yellow

Protective earthing conductor (connected directly to metal housing)

1)

Core marking of the connection lines for mating connector with cable set

2)

Selection via commissioning software

Connector pin assignment for CAN bus X3 (coding A), M12, 5-pole, pins

Pin

Assignment

1

n.c.

2

n.c.

3

CAN_GND

4

CAN_H

5

CAN_L

External screen on both sides at the plug-in connection metal housing Internal screens are not required

Transmission rate kbit/s

20 ... 1000

Bus address

1 ... 27

Connector pin assignment for Profibus DP X3, (coding B), M12, 5-pole, socket

Pin

Assignment

1

VP

2

RxD/TxD-N (A line)

3

D_GND

4

RxD/TxD-P (B line)

5

Shield

Transmission rate up to 12 MBaud

Bus address

1 ... 126

The galvanically isolated voltage +5 V (pin1-VP) at the socket enables passive termination of the Profibus

Analog sensor interfaces, port X4 and X7 (coding A), M12, 5-pole, socket

Pin

Assignment of voltage interface

Assignment of current interface

1

Supply 24 VDC

Supply 24 VDC

2

Signal 3 (X4) / 4 (X7), (-10 ... +10 V)

Signal 3 (X4) / 4 (X7), (4 ... 20 mA)

3

Zero 0 V

Zero 0 V 1)

4

Signal 1 (X4) / 4 (X7), (-10 ... +10 V)

Signal 1 (X4) / 4 (X7), (4 ... 20 mA)

5

Shield

Shield

1)

Do not connect at 2-wire pressure transducer

Attention: The analog sensor interfaces at ports X4 and X7 are not coded. Risk of confusion! The user must ensure correct wiring!

Digital sensor interface 1 Vpp or SSI measurement system X7, M23, 12-pole, socket

Pin

Assignment 1 Vpp

Assignment SSI

1

B

0 V

2

Sense +5 V 1)

Data

3

R

Clock

4

R

n.c.

5

A

n.c.

6

A

n.c.

7

n.c.

n.c.

8

B

n.c.

9

n.c.

24 V

10

0 V 1)

Data

11

Sense 0 V 1)

Clock

12

+5 V 1)

n.c.

Notice:
The sense signal is not evaluated

1)

Recommendation:
For encoder supply, connect voltages +5 V (pin 12) and +5 V sense (pin 2) as well as 0 V (pin 10) and 0 V sense (pin 11)

Notice:
We recommend connecting the shields on both sides via the metal housings of the plug-in connectors. Using connector pins will affect the effectiveness of the shielding effect! Internal screens are not required.

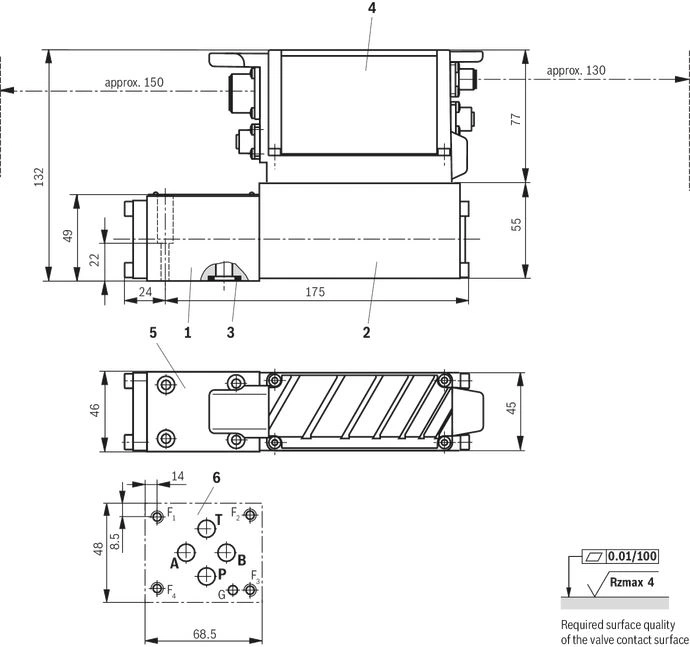

Dimensions

NG6

Dimensions in mm

1

Valve housing

2

Control solenoid with position transducer

3

Identical seal rings for ports A, B, P, and T

4

Integrated digital control electronics

5

Name plate

6

Machined valve contact surface; Porting pattern according to ISO 4401-03-02-0-05

Recommended valve mounting screws (separate order):

  • 4 hexagon socket head cap screws ISO 4762 - M5 x 30 - 10.9-N67F 821 70
    • (galvanized according to Bosch standard N67F 821 70)

Tightening torque MA = 6+2Nm, material no. 2910151166

Size 10

Dimensions in mm

1

Valve housing

2

Control solenoid with position transducer

3

Identical seal rings for ports A, B, P and T (T1)

4

Integrated digital control electronics

5

Name plate

6

Machined valve contact surface; Porting pattern according to ISO 4401-05-04-0-05
Deviating from the standard:
Port T1 with Ø11.2 mm

Recommended valve mounting screws (separate order):

  • 4 hexagon socket head cap screws ISO 4762 - M6 x 40 - 10.9-N67F 821 70
    • (galvanized according to Bosch standard N67F 821 70)

Tightening torque MA = 11+3 Nm, material no. 2910151209

Project planning information

Project planning and maintenance instructions

  • Connect the valve to the supply voltage only when this is required for the functional sequence of the machine.
  • Do not use electrical signals provided via control electronics (e. g. "No error" signal) for switching safety-relevant machine functions (see also EN ISO 13849 "Safety of machinery – safety-related parts of control systems").
  • If electro-magnetic interference is to be expected, take appropriate measures ensuring the function (depending on the application, e. g. shielding, filtration).
  • The devices have been tested in the plant and are supplied with default settings.
  • Only complete devices can be repaired. Repaired devices are returned with default settings. User-specific settings will not be applied. The machine end-user will have to re-transfer the corresponding user parameters.

Accessories

Protective cap M12 with pin

Material number R901075564

Protective cap M12

Material number R901075563

Mating connectors for valves with round connector, 11-pole + PE

12P N11

Mating connectors for valves with round connector, 11-pole + PE

12P N11

  • For valves with round connector according to EN 175201-804, 11-pole + PE

Ordering codes

Currently eShop is not available. Please try again later.

Downloads

Declaration on the environmental compatibility for EMC, climate and mechanical load
Data Sheet | RE29191-U | 2010-07-31 | English | PDF | 140k

Product Groups: Direct operated
4WRPNH...2X
High-response valve with integrated digital axis controller (IAC-R) and field bus interface
Data Sheet | RE29191 | 2010-09-30 | English | PDF | 452k

Product Groups: Direct operated
4WRPNH.../24C..., 4WRPNH.../24P...
Declaration on the environmental compatibility for EMC, climate and mechanical load
Data Sheet | RE29191-U | 2010-07-31 | English | PDF | 140k

Product Groups: Direct operated
4WRPNH...2X

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
