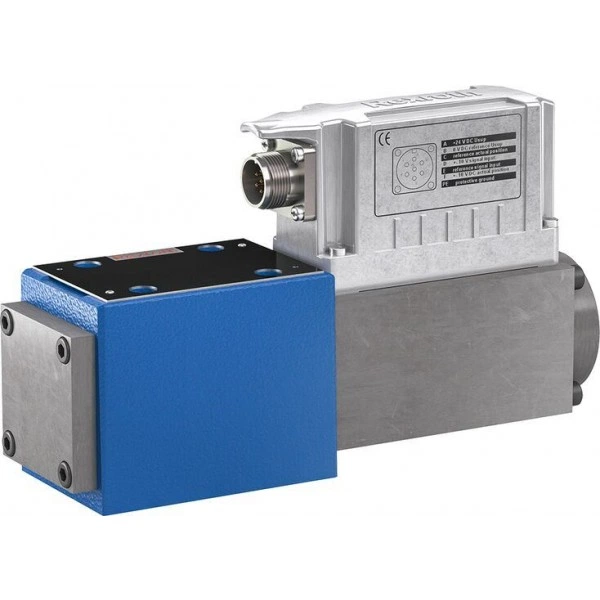

Directional control valves, direct operated, with electrical position feedback and integrated electronics (OBE) 4WRPEH 10

Name: Directional control valves, direct operated, with electrical position feedback and integrated electronics (OBE) 4WRPEH 10
Brand: Bosch Rexroth
SKU: RX7576
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 10
Component series 3X
Maximum operating pressure 350 bar
Nominal flow 50 … 100 l/min
Digital interface IO-Link for I4.0

Features

Reliable - proven and robust design
Safe - fail-safe position of the control spool in switched-off condition
Energy-efficient - no pilot oil demand
High quality - control spool and sleeve in servo quality
Flexible - suitable for position, velocity and pressure control
Precise - high response sensitivity and little hysteresis
IO-Link interface, optional

Product description

Valves of type 4WRPEH are direct operated directional control valves with electrical position feedback and integrated electronics (OBE).

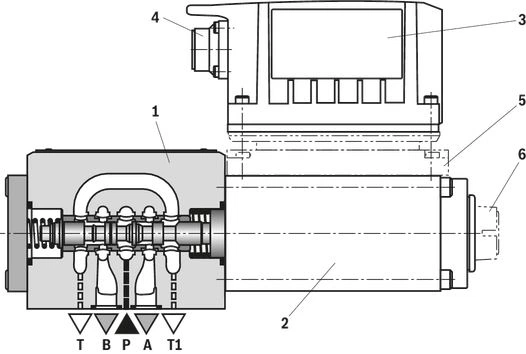

Set-up

The 4WRPEH high-response valve mainly consists of:

Valve housing with control spool and sleeve in servo quality (1)

Control solenoid with position transducer (2) (optionally with electronics protection membrane (6))

On-board electronics (OBE) (3) with analog or IO-Link interface (4) (optionally with damping plate (5))

Function

The integrated electronics (OBE) compares the specified command value to the position actual value. In case of control deviations, the stroke solenoid will be activated. Due to the changed solenoid force, the control spool is adjusted against the spring. Stroke/control spool

cross-section is controlled proportionally to the command value. In case of a command value presetting of 0, the electronics adjusts the control spool against the spring to central position. In deactivated condition, the spring is untensioned to a maximum and the valve is in fail-safe position.

Control solenoid shut-off

In case of the following errors, the control solenoids are de-energized by the integrated electronics (OBE) and the control spool is set to fail-safe position:

Falling below the minimum supply voltage

Only at interface "F1":
- Falling below the minimum current command value of 2 mA (includes cable break of the command value line (current loop))

Only at interface "L1":
- Enable inactive, communication interruption (watchdog)
- In case of internal IO-Link error

Only at interface "C6":
- Additionally, release inactive

Damping plate "D"

The damping plate (5) reduces the acceleration amplitudes on the on-board electronics (frequencies >300 Hz).

Notice:

Using the damping plate is not recommended for applications with mainly low-frequency excitation <300 Hz.

Electronics protection membrane "-967"

To prevent condensate formation in the housing of the integrated electronics (OBE), an electronics protection membrane (6) can be used.

Recommended for use outside industry-standard conditions with high ambient air humidity and significant cyclic temperature changes (e.g. outdoors).

Type code

01	02	03	04	05	06	07	08	09		10		11		12	13	14	15	16
4	WRP	E	H	10		B			‒	3X	/		/	24				*

01	4 main ports	4
02	High-response directional valve, direct operated	WRP
03	With integrated electronics (OBE)	E
04	Control spool/sleeve	H
05	Size 10	10
06	Symbols; for the possible version, see "Symbols/Circuit diagrams"
07	Installation side of the inductive position transducer	B
Rated flow (Δp = 35 bar/control edge)
08	50 l/min	50
08	100 l/min	100
Flow characteristic
09	Linear	L
09	Inflected characteristic curve, linear	P
10	Component series 30 … 39 (30 … 39: unchanged installation and connection dimensions)	3X
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
11	NBR seals	M
11	FKM seals	V
12	Without damping plate	no code
12	With damping plate	D
13	Supply voltage of the integrated electronics (OBE) 24 VDC	24
Control electronics interface
14	Command value input ±10 V	A1
	Command value input 4 ... 20 mA	F1
	IO-Link interface	L1
	Command value ±10 mA, actual value 4 ... 20 mA, release (connector 6+PE)	C6
15	Without electronics protection membrane	no code
15	With electronics protection membrane	-967
16	Further details in the plain text	*

Technical data

(For applications outside these values, please consult us!)

general

Size		10
Earth	kg	7.1
Maximum storage time 1)	yrs	1
Ambient temperature range	°C	-20 … +60
Sine test according to DIN EN 60068-2-6		10 ... 2000 Hz / maximum 10 g / 10 cycles / 3 axes
Noise test according to DIN EN 60068-2-64		20 ... 2000 Hz / 10 gRMS / 30 g peak / 30 min / 3 axes
Transport shock according to DIN EN 60068-2-27		15 g / 11 ms / 3 shocks / 3 axes
Shock test according to DIN EN 60068-2-27		35 g / 6 ms / 1000 shocks / 3 axes
Maximum relative humidity 2)	%	95
MTTFD values according to EN ISO 13849 3)	Years	150
Conformity		CE according to EMC directive 2014/30/EU tested according EN 61000-6-2 and EN 61000-6-3 RoHS directive 2015/65/EU REACH ordinance (EC) no. 1907/2006

1)	If the storage conditions are observed; refer to the operating instructions 07600-B
2)	No condensation
3)	For further details, see data sheet 08012

hydraulic

Size			10
Maximum operating pressure	Port P	bar	350
	Anschluss A	bar	350
	Port B	bar	350
	Port T	bar	250
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range 1)		°C	-20 … +70
Viscosity range	Maximum admissible	mm²/s	10 … 800
Viscosity range	Recommended	mm²/s	20 … 100
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)			Class 18/16/13

1)	Flown-through
2)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components.

hydraulic

Nominal flow 1)		l/min	50	100	50	100
Limitation of use 2)	Symbols C, C3, C5	bar	350	140	350	140
Limitation of use 2)	Symbols C1, C4	bar	250	100	250	100
Leakage flow (at 100 bar) (1:1)	Linear characteristic curve “L”	cm³/min	< 1200	< 1500	-
Leakage flow (at 100 bar) (1:1)	Inflected characteristic curve "P"	cm³/min	< 600		-	< 600
Leakage flow (at 100 bar) (2:1)	Linear characteristic curve “L”	cm³/min	-		< 1200	< 1000
Leakage flow (at 100 bar) (2:1)	Inflected characteristic curve "P"	cm³/min	-		< 500	< 600

1)	With Δp = 35 bar/control edge; flow for deviating Δp see formula.
2)	(∆p) with regard to the transition to failsafe (values apply to summated edge)

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	NBR, FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
		HFDU (ester base)	FKM
		HFDR	FKM
	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

static / dynamic

Hysteresis	%	≤ 0.2
Manufacturing tolerance	%	< 10
Temperature drift 1)		Zero shift < 1 % at Δϑ = 40 °C
Command value step		see "characteristic curves"
Zero point calibration (set in the plant)	%	± 1

1)	Temperature range 20 °C ... 80 °C

electrical, integrated electronics (OBE) – Interface "A1" and "F1"

Power supply	Nominal voltage	VDC	24
	Terminal A	VDC	min. 19 / max. 36
	Terminal B	VDC	0
Relative duty cycle 1)		%	100
Fuse protection, external			3.15 time-lag
Input, version "A1"			Differential amplifier, Ri = 100 kΩ
	Terminal D (UE)	VDC	0 … ±10
	Terminal E	VDC	0
Input, version "F1"			Load, Rsh = 200 Ω
	Terminal D (ID-E)	mA	4 … 20
	Terminal E (ID-E)		Current loop ID-E return
Maximum voltage for the differential inputs compared to 0 V			D → B; E → B (max. 18 V)
Test signal, version "A1"			LVDT
	Terminal F (UTest)	%	0 … ±10
	Terminal C		Reference 0 V
Test signal, version "F1"			LVDT signal 4 … 20 mA on external load 200 … 500 Ω maximum
	Terminal F (IF-C) 2)	mA	4 … 20
	Terminal C (IF-C)		Current loop IF-C return
Maximum admissible residual ripple		Vpp	2.5
Maximum power consumption		VA	60
Adjustment			Calibrated in the plant, see "characteristic curves"
Protection class according to EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)

1)	Continuous operation
2)	Outlet

electrical, integrated electronics (OBE) – Interface "L1"

Power supply	Valve amplifiers	VDC	24
	Pin 2	VDC	min. 18 / max. 30
	Pin 5	VDC	0
	IO-Link interface	VDC	24
	Pin 1	VDC	min. 18 / max. 30
	Pin 3	VDC	0
Relative duty cycle 1)		%	100
Maximum current consumption	Valve amplifiers	A	3
Maximum current consumption	IO-Link interface	mA	50
Maximum admissible residual ripple		Vpp	1.3
Minimal process cycle time		ms	0.6
Bit rate COM3		kBit/s	230.4
Required master port class			Class B
Resolution	A/D transformer		12 (110% valve opening)
Resolution	D/A transformer		12 (110% valve opening)
Functional ground			provide via valve block
Adjustment			Calibrated in the plant, see "characteristic curves"
Directive			IO-Link Interface and System Specification Version 1.1.2
Protection class according to EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)

1)	Continuous operation

electrical, integrated electronics (OBE) – Interface "C6"

Power supply		VDC	24
	Terminal A	VDC	min. 19 / max. 36
	Terminal B	VDC	0
Relative duty cycle 1)		%	100
Fuse protection, external			3.15 time-lag
Inlet			Load, Rsh = 200 Ω
	Terminal D (ID-E)	mA	0 … 10
	Terminal E (ID-E)		Current loop ID-E return
Test signal			LVDT signal 4 … 20 mA on external load 200 … 500 Ω maximum
	Terminal F (IF-C)	mA	4 … 20
	Terminal B (IF-C)		Current loop IF-C return
Maximum admissible residual ripple		Vpp	2.5
Maximum power consumption		VA	60
Functional earth and screening			see pin assignment under "Electrical connection" (EMV-compliant installation)
Adjustment			Calibrated in the plant, see "characteristic curves"
Protection class according to EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)

1)	Continuous operation

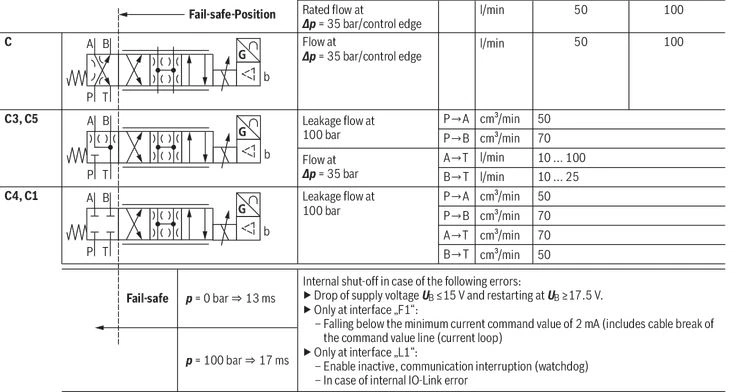

Fail-safe position:

Flow/leakage flow

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

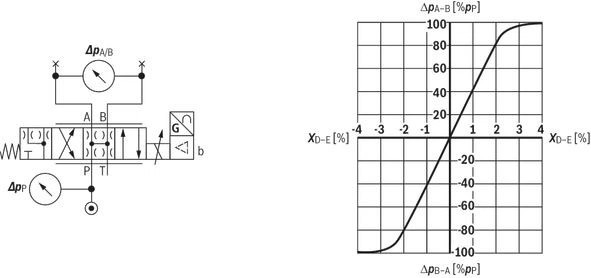

Pressure-signal characteristic curve

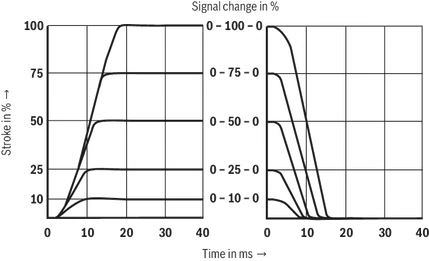

Transition function with stepped electric input signals

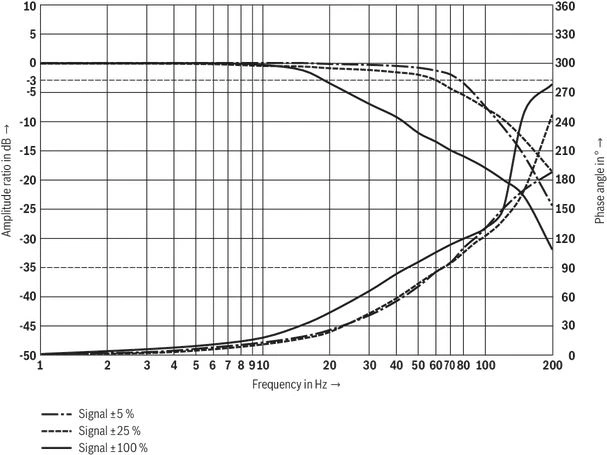

Frequency response

Notice:

Measurements are subject to tolerances.

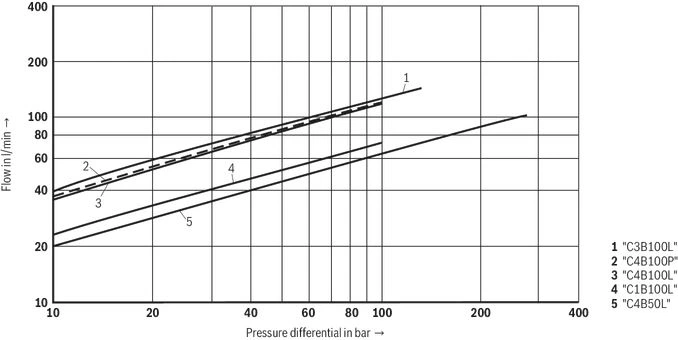

Flow / load function with maximum valve opening

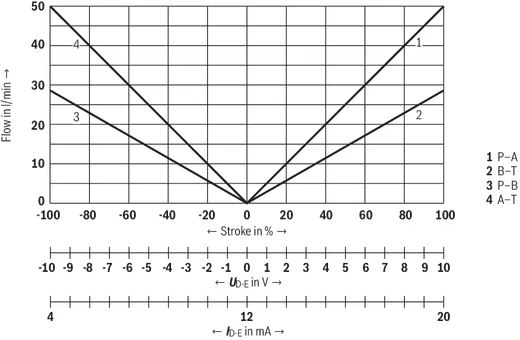

Flow characteristic "L"

(measured with HLP46, ϑOil = 40 ±5 °C; Δp = 35 bar/control edge)

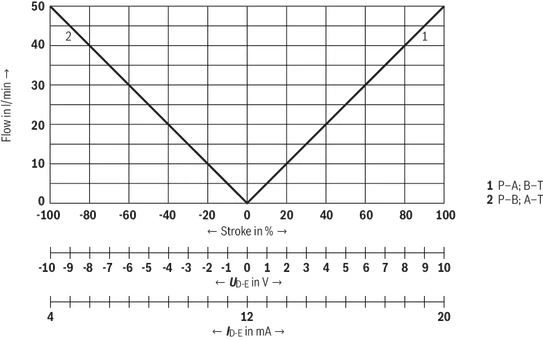

Flow/signal function

Symbol C, C3 and C4 – Version "50"

Flow/signal function

Symbol C, C3 and C4 – Version "100"

Flow/signal function

Symbol C1 and C5 – Version "50"

Flow/signal function

Symbol C1 and C5 – Version "100"

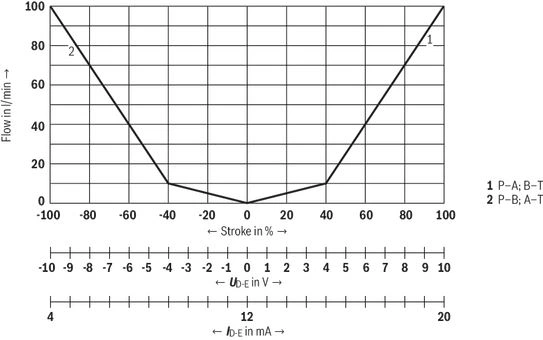

Flow characteristic "P"

(measured with HLP46, ϑOil = 40 ±5 °C; Δp = 35 bar/control edge)

Flow/signal function

Symbol C, C3 and C4 – Version "50"

Flow/signal function

Symbol C, C3 and C4 – Version "100"

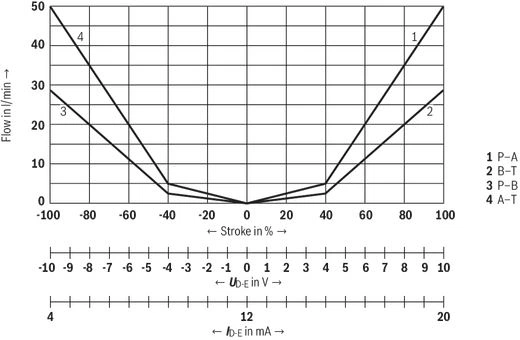

Flow/signal function

Symbol C1 and C5 – Version "50"

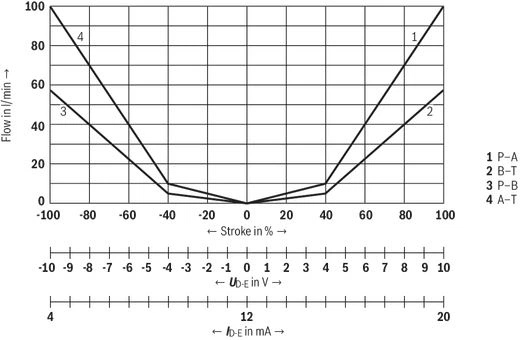

Flow/signal function

Symbol C1 and C5 – Version "100"

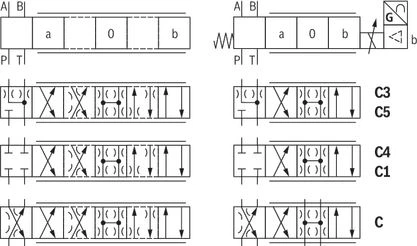

Symbols/Circuit diagrams

Symbols

With control symbol C1 and C5, the following applies:
P → A: qV nom	B → T: qV nom/2
P → B: qV nom/2	A → T: qV nom

Notice:

Representation according to ISO 1219-1.

Hydraulic interim positions are shown by dashes.

Flow characteristic

Symbol	Linear characteristic curve (version "L")	Inflected characteristic curve (version "P")
Symbol	Linear characteristic curve (version "L")	Inflection 40 %
C3, C5 C4, C1
C

Electrical connection

load error

Dimensions

load error

Accessories

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Data sheet
Spare parts and repair

Mating connectors for valves with round connector, 6-pole + PE, shielded, with assembled connection line

7P Z31 +

Mating connectors for valves with round connector, 6-pole + PE, shielded, with assembled connection line

7P Z31 +

For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Data sheet
Spare parts and repair

Downloads

Directional control valves, direct operated with electrical position feedback and integrated electronics (OBE)
Data Sheet | RE29038 | 2019-12-01 | English | PDF | 978k
Product Groups: Direct operated
Type 4WRPEH

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025 Bosch Rexroth Axial piston fixed motor A10FE series 52: высокая производительность и надежность в компактном решении

Axial piston fixed motor A10FE серии 52 от Bosch Rexroth представляет собой высокоэффективное решение для интеграции в механические редукторы, предоставляя ряд характеристик, которые делают его особенно привлекательным для различных применений. С номинальным давлением 280 бар и максимальным давление..

12 Июня, 2025 Bosch Rexroth: оперативность и надежность в каждой детали

Программа быстрой доставки многонасосов Bosch Rexroth демонстрирует высокую степень внимания к потребностям клиентов в быстром и качественном обслуживании. - Широкий ассортимент насосов позволяет выбрать оптимальное решение для различных промышленных приложений, удовлетворяя разнообразные пот..

24 Мая, 2025

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
