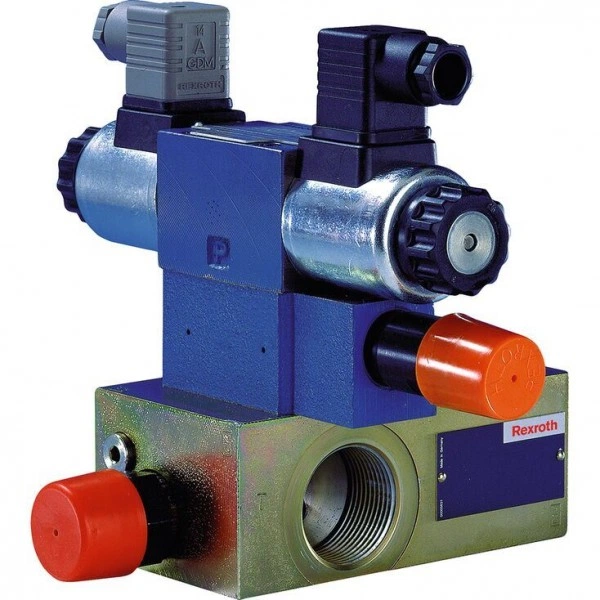

Pump safety block DBA...2X

Name: Pump safety block DBA...2X
Brand: Bosch Rexroth
SKU: RX7502
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 16 … 32
Component series 2X
Maximum operating pressure 350 bar
Maximum flow 400 l/min

Features

Zero-pressure start-up and circulation of the pump
Intended for direct mounting onto the SAE pressure port of the pump
Low circulation pressure due to short distance
Low compression volume for soft switching to depressurized circulation
Quick pressure build-up
Low noise level due to direct flange mounting at the pump
CE conformity according to the Low-Voltage Directive 2014/35/EU for electrical voltages >50 VAC or >75VDC
Solenoid coil as approved component with UR marking according to UL 906, edition 1982, optional

Product description

General

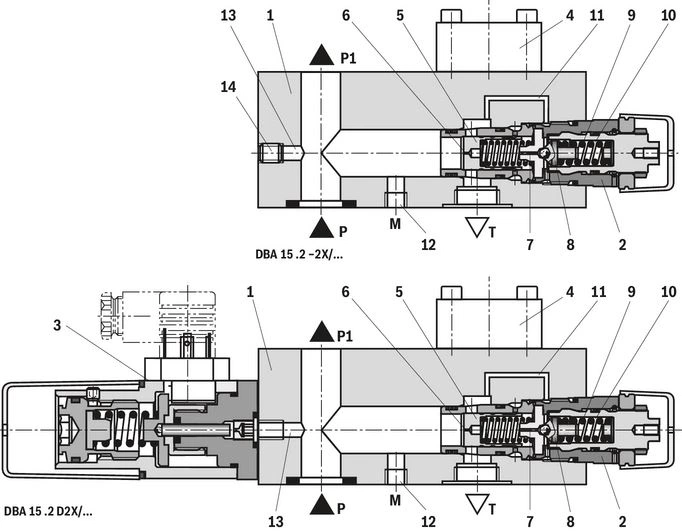

Pump safety blocks type DBA are pilot-operated pressure relief valves which are integrated into a block and intended to be mounted directly onto SAE pressure ports of pumps.

It is used for limiting (type DBA) the operating pressure.

Pump safety blocks generally consist of valve block (1) and pressure limitation screw-in cartridge valve type DB 20 K (2) (data sheet 25818). Optionally, a pressure switch type HED 8 (3) (data sheet 50061) can be installed on the valve block.

The valve housing is equipped with a port P for hydraulic fluid input and port P1 for hydraulic fluid output. In a branch of the through connection between these two ports, the pressure limitation screw-in cartridge valve can be found. By opening this valve, a connection to port T (tank line) is established.

At the standard model, connection diagram NG6 is covered with the cover plate (4). The pressure in the through connection (P - P1) has an effect on the main control spool (5) of the pressure limitation screw-in cartridge valve.

Via the nozzle bores (6 and 7), the pressure is at the same time applied to the poppet (8). If the pressure in port P exceeds the value set at spring (9), the poppet (8) opens against the spring (9).

Via the nozzle bores (6 and 7), the hydraulic fluid from channel P flows into the spring chamber (10) and is here internally directed via the control line (11) into the tank.

Due to the state of equilibrium at the main control spool (5), hydraulic fluid flows from channel P to channel T, maintaining the set operating pressure.

A pressure gauge connection (12) allows for the control of the operating pressure.

Pump safety block type DBA…D (with pressure switch)

The use of an electrical pressure switch type HED 8 (3) (data sheet 50061) enables activation and deactivation of an electric circuit via the control line (13).

In basic design, the control line (13) is closed with a plug screw (14).

Notice:

The pressure gauge connection M and tank port T are illustrated with an offset of 90°.

Type code

01	02	03	04	05	06	07	08		09	10	11	12	13	14	15	16	17	18	19
DBA							2X	/						K4

01	Pump safety block	DBA
02	Without directional valve	no code
03	Size 16	15 ◇
	Size 25	25 ◇
	Size 32	30 ◇
04	Without directional valve	no code
Type of connection / SAE flange 1)
05	Standard flange (250 … 350 bar)	F ◇
05	High-pressure flange (350 bar)	H ◇
Adjustment type for pressure adjustment 2)
06	Rotary knob	1
	Sleeve with hexagon and protective cap	2 ◇
	Lockable rotary knob with scale	3 3)
	Rotary knob with scale	7
07	Without pressure switch	–
07	With mounted pressure switch type HED 8 OH… (connector according to DIN EN 175301-803, without mating connector), (data sheet 50061)	D 4)
08	Component series 20 … 29 (20 … 29: unchanged installation and connection dimensions)	2X
Pressure rating 5)
09	Set pressure up to 50 bar	50
	Set pressure up to 100 bar	100
	Set pressure up to 200 bar	200 ◇
	Set pressure up to 250 bar (only NG32 and standard flange "F")	250
	Set pressure up to 315 bar	315
	Set pressure up to 350 bar	350
10	Without additional pressure relief valve	no code
11	Standard version	no code ◇
11	Valve for minimum cracking pressure	U
12	Without directional valve	no code
13	Without manual override	no code
Electrical connection
14	Without mating connector; connector DIN EN 175301-803	K4 4)
Interface electronics
15	Without electronics	no code
Nozzle fitting
16	Fixed pumps
	Lateral channel closed, transverse channel open, pilot oil bore open; (standard for displacement pumps; pure DB-/DBW function)	no code ◇
	Variable displacement pumps
	Lateral channel closed, transverse channel open, pilot oil bore closed (e.g. for axial piston variable displacement pump type A4VSO140 with DRG controller)	A00
	Nozzle Ø0.8 mm in lateral channel, transverse channel open; pilot oil bore closed (standard for control pumps with DFR1 or DFLR controller)	A08 5)
	Nozzle Ø1.0 mm in lateral channel, transverse channel open; pilot oil bore closed (for nozzle fitting of the block, refer to the circuit examples)	A10 5)
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
17	NBR seals	no code ◇
17	FKM seals	V
Type-examination procedure
18	Without type-examination procedure	no code ◇
18	Type-examination tested safety valve according to Pressure Equipment Directive 2014/68/EU	E
19	Standard solenoid coil	no code ◇

1)	Please observe pressure ratings and connection dimensions.
2)	Adjustment type for pressure switch type HED 8 in brackets.
3)	H-Key with material no. R900008158 is included in the scope of delivery.
4)	Mating connectors, separate order, see "Accessories"
5)	If used on variable displacement pumps with DFLR controllers, the nozzle at port X of the pump control must be removed.

Notice:

◊ = Preferred type

Type-examination tested safety valve type DBA…E

(Component series 2X, according to the Pressure Equipment Directive 2014/68/EU)

Size	Type designation	Component marking	Maximum admissible flow qVmax in l/min with pilot oil return	Set response overpressure p in bar
16		TÜV.SV.▢‒1001.14,4.F.G.p	60 100 150 200 250	30 … 60 61 … 110 111 … 210 211 … 315 316 … 350
25		TÜV.SV.▢‒1001.14,4.F.G.p	70 100 150 200 300	30 … 60 61 … 110 111 … 210 211 … 315 316 … 350
32		TÜV.SV.▢‒1001.14,4.F.G.p	70 100 150 200 300	30 … 60 61 … 110 111 … 210 211 … 315 316 … 350

▢ Information is entered at the factory

Type of connection / SAE flange
2	Standard flange (250 bar)	F
2	High-pressure flange (350 bar)	H
Adjustment type for pressure adjustment
3	Hand wheel (pressure adjustment sealed, unloading or setting of a lower response pressure possible!)	1
3	With sealed protective cap (no adjustment/unloading possible)	2
4	With mounted pressure switch type HED 8 OH… (without mating connector)	D
4	Without pressure switch	–
5	Pressure in the designation is to be entered by the customer, pressure adjustment ≥ 30 ... 350 bar and possible in 5 bar steps.	z. B. 150
2nd/3rd pressure limiting function (see circuit examples)
6	Without additional pressure relief valve	no code
Seal material
7	NBR seals	no code
7	FKM seals	V

Technical data

general

Size				16		25		32
Earth	with SAE flange			"F"	"H"	"F"	"H"	"F"	"H"
	Pump safety block	DBA...	kg	5.4			5.3	5.4	6
	Pressure switches	HED 8	kg	0.8
Installation position				any
Ambient temperature range	NBR seals		°C	-30 … +80
Ambient temperature range	FKM seals		°C	-15 … +80
Conformity				CE according to Low-Voltage Directive 2014/35/EU checked according to EN 60204-1:2006-01 and DIN VDE 0580, classified as component.

hydraulic

Size			16	25	32
Maximum operating pressure	Port P	bar	350
Maximum counter pressure	Port T	bar	250
Minimum set pressure			flow-dependent, see "characteristic curves"
Maximum set pressure		bar	50 100 200 250 315 350
Maximum flow		l/min	300	400
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range	NBR seals	°C	-30 … +80
Hydraulic fluid temperature range	FKM seals	°C	-20 … +80
Viscosity range		mm²/s	10 … 800
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)			Class 20/18/15

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
		HFDU (ester base)	FKM
		HFDR	FKM
	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, a maximum duty cycle of 50% in continuous operation has to be set for on/off valves (measuring period 300 s). If this is not possible due to the function, an energy-reducing control of these components is recommended, e.g. via a PWM plug-in amplifier. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

Deviating technical data : Type-examination tested safety valve type DBA…E

(Component series 2X, according to the Pressure Equipment Directive 2014/68/EU)

hydraulic

Maximum flow		See ordering code, safety instructions and characteristic curves "Type-examination tested safety valve"
Hydraulic fluid		Mineral oil (HL, HLP) according to DIN 51524-1 and DIN 51524-2
Hydraulic fluid temperature range (= "TS")	°C	-10 … +80
Viscosity range	mm²/s	12 … 230

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

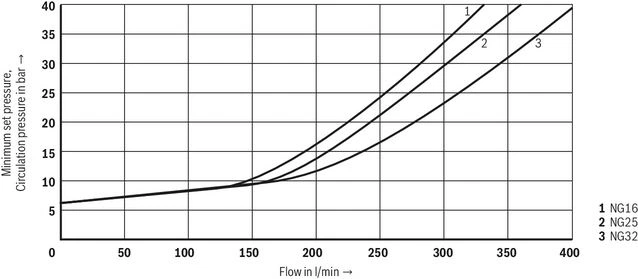

Minimum set pressure and circulation pressure dependent on the flow

Standard version

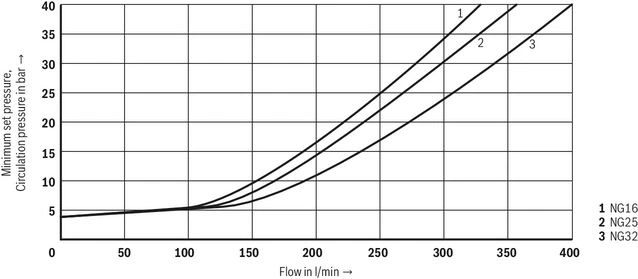

Minimum set pressure and circulation pressure dependent on the flow

Version “U”

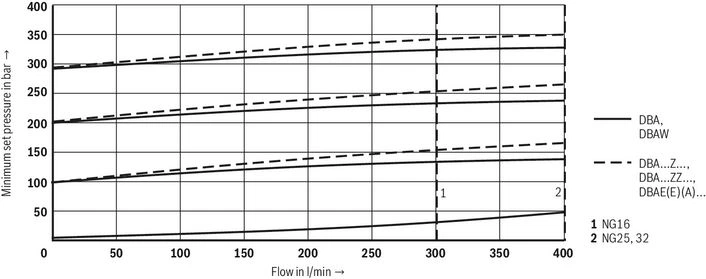

Inlet pressure dependent on the flow

Notices:

The characteristic curves apply to an output pressure pT =0 bar in the entire flow range.

The characteristic curves were measured with internal pilot oil return.
Due to the internal pilot oil return, the inlet pressure increases by the output pressure present in port T.

Type-examination tested safety valve type DBA…E

(Component series 2X, according to the Pressure Equipment Directive 2014/68/EU)

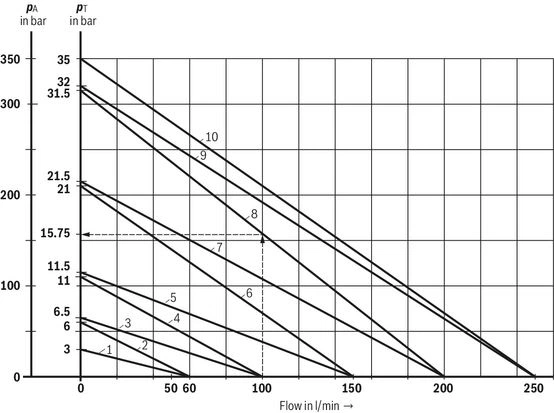

Size 16

Maximum admissible flow qVmax dependent on the counter pressure pT in the discharge line

Characteristic curves for intermediate values can be generated by interpolation.

Characteristic curves	Response pressurepA in bar
1	30
2	60
3	65
4	110
5	115
6	210
7	215
8	315
9	320
10	350

pA	Response pressure in bar
pT	Maximum admissible counter pressure in the discharge line in bar (port T) (sum of all possible counter pressures; also see AD2000 data sheet A2)
pT max	10 % x pA (with qV = 0) according to PED 2014/68/EU
qV max	Maximum admissible flow in l/min

Determination of the maximum counter pressure

known:

Flow of the system/accumulator that has to be secured qVmax = 100 l/min

Set response pressure of the safety valve pA = 315 bar

unknown:

pTadmissible

Solution:

see arrows in diagram above

pT admissible (100 l/min; 315 bar) = 15.75 bar

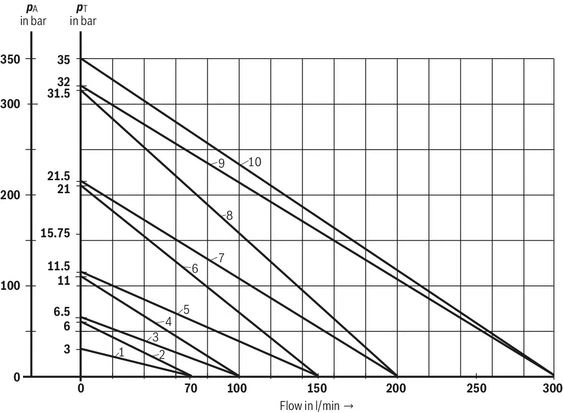

Size 25 and 30

Maximum admissible flow qVmax dependent on the counter pressure pT in the discharge line

Characteristic curves for intermediate values can be generated by interpolation.

Characteristic curves	Response pressurepA in bar
1	30
2	60
3	65
4	110
5	115
6	210
7	215
8	315
9	320
10	350

pA	Response pressure in bar
pT	Maximum admissible counter pressure in the discharge line in bar (port T) (sum of all possible counter pressures; also see AD2000 data sheet A2)
pT max	10 % x pA (with qV = 0) according to PED 2014/68/EU
qV max	Maximum admissible flow in l/min

Symbols/Circuit diagrams

Circuit examples : Fixed pumps (selection)

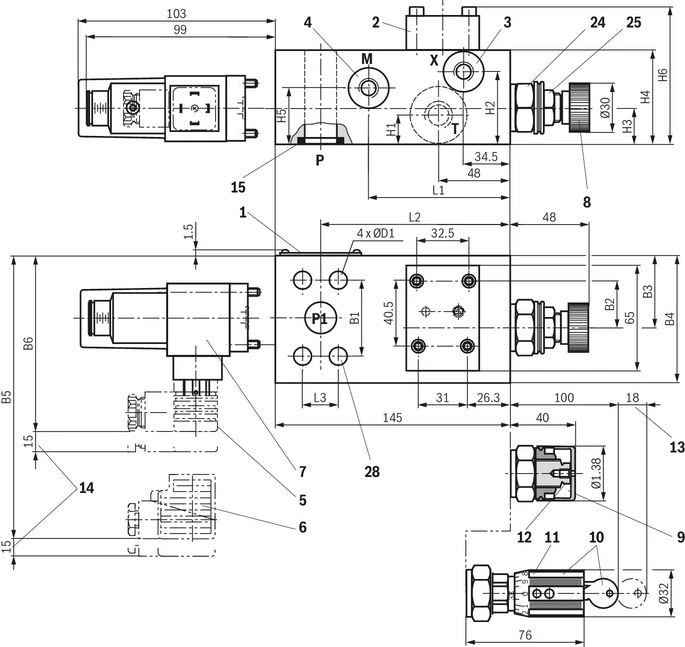

Dimensions

Dimensions in mm


Required surface quality of the valve contact surface

1	Name plate
2	Cover plate type HSA 06 A001-3X… (data sheet 48042)
3	Port X for variable displacement pump type A10VSO (otherwise closed); G1/4
4	Internal hexagon SW6, tightening torque MA = 30 Nm (For tightening, a manual torque wrench with a tolerance of ≤10% must be used.)
5	Mating connector without circuitry (separate order)
6	Mating connector with circuitry (separate order)
7	Pressure switch type HED 8 OH… (data sheet 50061)
8	Adjustment type "1"
9	Adjustment type "2"
10	Adjustment type "3"
11	Adjustment type "7"
12	Hexagon SW10
13	Space required to remove the key
14	Space required to remove the mating connector
15	Seal ring
24	Hexagon SW30, tightening torque MA = 50 Nm (For tightening, a manual torque wrench with a tolerance ≤ 10 % must be used.)
25	Lock nut SW22, tightening torque MA = 10±5 Nm
28	Valve mounting bores

Standard flanges type DBA…F…


NG	L1	L2	L3	B1	B2	B3	B4	B5	B6	H1	H2	H3	H4	H5	H6	ØD1
NG	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
16	88	117	22.2	47.6	28.5	45	80	110	105	24	47	22	60	37	85	11
25	88	115.5	26.2	52.4	28.5	45	80	110	105	24	47	22	60	37	85	11
32	108.5	108.5	30.2	58.7	30.5	47	80	110	105	30	47	20	60	41	89	11.5

High-pressure flanges type DBA…H...

NG	L1	L2	L3	B1	B2	B3	B4	B5	B6	H1	H2	H3	H4	H5	H6	ØD1
NG	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
16	88	117	23.8	50.8	28.5	45	80	110	105	24	47	22	60	37	85	11
25	84	115.5	27.8	57.2	28.5	45	80	110	105	24	47	22	60	37	85	13
32	108.5	108.5	31.8	66.7	26	52	90	115	105	30	50	20	64	41	89	15

Standard flanges type DBA…F… according to ISO 6162-1

Size	Line connections			4 valve mounting screws ISO 4762 - 10.9 (Friction coefficient μtotal = 0.09 … 0.14)			Admissible pressures
Size	P and P1	T	X, M		Material number	Tightening torque MA in Nm	bar
16	SAE 3/4″	G3/4	G1/4	M10 x 95	R913015585	52	350
25	SAE 1″	G1	G1/4	M10 x 95	R913015585	52	315
32	SAE 1 1/4″	G1 1/4	G1/4	M10 x 95	R913015585	52	250

High-pressure flanges type DBA…H… according to ISO 6162-2

Size	Line connections			4 valve mounting screws ISO 4762 - 10.9 (Friction coefficient μtotal = 0.09 … 0.14)			Admissible pressures
Size	P and P1	T	X, M		Material number	Tightening torque MA in Nm	bar
16	SAE 3/4″	G3/4	G1/4	M10 x 95	R913015585	52	350
25	SAE 1″	G1	G1/4	M12 x 105	R913000659	66	350
32	SAE 1 1/4″	G1 1/4	G1/4	M14 x 105	R913000660	113	350

Notices:

For reasons of stability, exclusively the specified valve mounting screws may be used.
Depending on the operating pressure, flange height and thread depth of the pump plate, other screw lengths may be necessary.

The specified tightening torques stated are guidelines when using screws with the specified friction coefficients and when using a manual torque wrench (tolerance ± 10%).

Information

Admissible pumps

Standard flange "F"

Pump safety block			NG16	NG25	NG32
			Port P
Pump type		Data sheet	SAE 3/4"	SAE 1"	SAE 1 1/4"
Variable displacement pump	Type A10VO, series 31	92701	A10VO28 –	A10VO71 A10VO45	– –
	Type A10VO, series 5X	92703	A10VO28 –	A10VO45 A10VO60	– –
	Type A10VSO, series 31	92711	A10VO28 – AV10SO18	A10VSO45 A10VSO71 –	– – –
	Type A10VSO, series 32	92714	–	A10VSO71	–
Internal gear pump	Type PGF3, component series 3X 1)	10213	PGF3-3X/020 PGF3-3X/025 PGF3-3X/032 PGF3-3X/040	– – – –	– – – –
Internal gear pump	Type PGP3, component series 3X 1)	10231	PGP3-3X/032	–	–
Vane pump 2)	Type PV7, component series 1X	10515	– –	– –	PV7-1X/63-71 PV7-1X/63-94

1)	When using the pump in combination with a SAE flange as pressure connection, the ordering code of the pump contains "..07..".
2)	Depending on the drive motor, a distance plate may be required, e.g. Height = 23 mm, material no. R900058716 or alternatively a 90° plate: Height = 40 mm, material no. R900241813

High-pressure flange "H"

Pump safety block			NG16	NG25	NG32
			Port P
Pump type		Data sheet	SAE 3/4"	SAE 1"	SAE 1 1/4"
Fixed displacement pump	Type A2FO, series 6	91401	A2FO45 A2FO56 A2FO63 – –	A2FO80 A2FO90 A2FO107 – –	A2FO125 A2FO160 A2FO180 A2FO200 A2FO250
	Type A4FO, series 1	91455	–	A4FO71	–
	Type A4FO, series 3	91455	A4FO16 A4FO22 A4FO40	– – –	A4FO125 – –
Variable displacement pump	Type A4VSO, series 1	92050	A4VSO40	A4VSO71	–
	Type A4VSO, series 3	92050	– –	– –	A4VSO125 A4VSO180
	Type A11VO, series 1	92500	A11VO40 A11VO60 – –	A11VO75 A11VO95 A11VO130 3) A11VO145 3)	A11VLO130 2) A11VLO145 2) – –
	Type A10VSO, series 31 Type A10VSO, series 32	92711 92714	– –	– –	A10VSO100 A10VSO140
	Type A10VO, series 31	92701	– –	– –	A10VO100 A10VO140
	Type A10VO, series 5X 1)	92703	–	–	A10VO85
	Type A7VO, series 6 1)	92202	A7VO28 A7VO55	A7VO80 A7VO107	A7VO160 –
	Type A7VO, series 6 1)	92203	–	–	A7VO250
Adjustable double pump	Type A8VO, series 6X	93010	A8VO55 – –	A8VO80 A8VO107 A8VO140	A8VO200 – –
Internal gear pump	Type PGH4, PGH5, component series 2X	10223	PGH4-2X/020 PGH4-2X/025 PGH4-2X/032 PGH4-2X/040	PGH4-2X/050 PGH5-2X/063 – –	PGH5-2X/080 PGH5-2X/100 PGH5-2X/125 –
Internal gear pump	Type PGH4, PGH5, component series 3X	10227	PGH4-3X/020 PGH4-3X/025 –	PGH4-3X/032 PGH4-3X/040 PGH4-3X/050	PGH5-3X/063 PGH5-3X/080 –

1)	A direct pressure switch attachment opposite of the pressure limitation screw-in cartridge valve type DB 20 K is not possible.
2)	With charging pump
3)	Without charging pump

Accessories

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Data sheet
Spare parts and repair

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

Mating connectors for valves with connector “K4”, with indicator light

3P Z5L

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Data sheet
Spare parts and repair

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

Mating connectors for valves with connector “K4”, with indicator light and Zener diode suppression circuit

3P Z5L1

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Data sheet
Spare parts and repair

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

Mating connectors for valves with connector “K4”, with rectifier

3P RZ5

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Data sheet
Spare parts and repair

Mating connectors for mechanical pressure switches with connector “K14”, without circuitry, standard

4P Z14

Mating connectors for mechanical pressure switches with connector “K14”, without circuitry, standard

4P Z14

For mechanical pressure switches with connector “K14”, according to EN 175301-803 and ISO 4400, 3-pole + PE, “large cubic connector”

Data sheet
Spare parts and repair

Mating connectors for mechanical pressure switches with connector “K14”, with indicator lights at connections 2 and 3

4P Z15L

Mating connectors for mechanical pressure switches with connector “K14”, with indicator lights at connections 2 and 3

4P Z15L

For mechanical pressure switches with connector “K14”, according to EN 175301-803 and ISO 4400, 3-pole + PE, “large cubic connector”

Data sheet
Spare parts and repair

Safety Instructions

Type-examination tested safety valves, version "E"

(Component series 2X, according to the Pressure Equipment Directive 2014/68/EU)

Before ordering a type-examination tested safety valve, it must be ensured that at the desired response pressure p, the maximum admissible flow qVmax (= numerical value at the position of letter "G" in the component marking) of the safety valve is higher than the maximum possible flow of the system/accumulator to be secured. In this respect, the applicable regulations must be observed.

According to PED 2014/68/EU, the increase in the system pressure due to the flow must not exceed 10% of the set response pressure (see component marking).

The maximum admissible flow stated in the component marking qV max (= numerical value instead of the character "G" in the component marking) must not be exceeded.

Discharge lines of safety valves must end in a risk-free manner. The accumulation of fluids in the discharge lines must not be possible.

If a lead seal at the safety valve is removed, the approval according to the PED becomes void.

The requirements of the Pressure Equipment Directive and of data sheet AD2000 A2 must be observed.

Always observe application notes:

In the plant, the response pressure specified in the component marking is set with a flow of 11 l/min.

The maximum flow stated in the component marking applies for applications without counter pressure in the discharge line (port T).

Notice:

The system pressure increases by the counter pressure in the discharge line (port T) due to the increasing flow. (Observe the data sheet AD 2000 A 2, point 6.3!)

To ensure that this increase in system pressure caused by the flow does not exceed the value of 10% of the set response pressure, the admissible flow has to be reduced dependent on the counter pressure in the discharge line (port T) (see diagrams - Safety instructions, Type-examination tested safety valves).

Ordering codes

Downloads

	Pump safety block Data Sheet \| RE25891 \| 2021-08-01 \| English, United States \| PDF \| 1.3MB Product Groups: Pressure relief valves Type DBA, DBAW, DBAE, DBAEE, DBAEA
	Pump safety block Manual \| RE25891-B \| 2021-10-01 \| English \| PDF \| 986k Product Groups: Industrial Hydraulics Type DBA...2X/...E

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosh Rexort - аккумуляторы HAD оптимизируют энергосистемы

В мире гидропневматических систем появилась новинка, которая уже привлекла внимание специалистов. Гидропневматические аккумуляторы серии HAD демонстрируют инновационный подход к управлению энергией и стабилизации давления в различных системах, как мобильных, так и стационарных. Высокая эффективно..

23 Августа, 2024 Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024 Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024 Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024 Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024 Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024 Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024 Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024 Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023 Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023 Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023 Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
