Артикул: RX7457

Все товары Bosch Rexroth

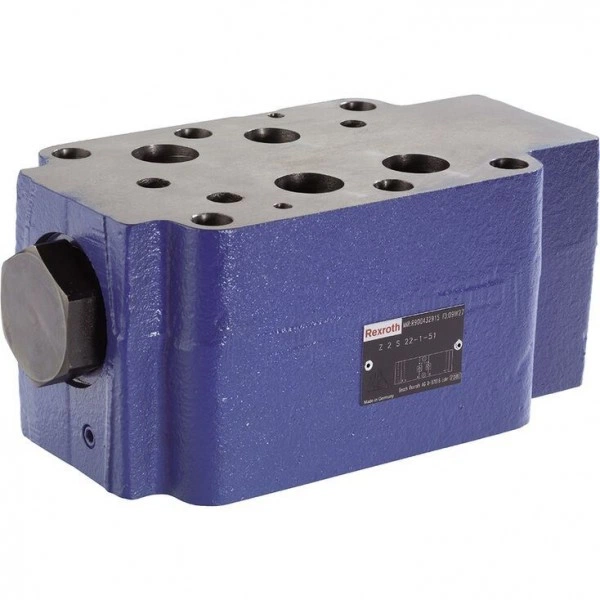

Check valves, pilot operated Z2S 22

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 25
  • Component series 5X
  • Maximum operating pressure 315 bar
  • Maximum flow 450 l/min

Features

  • Sandwich plate valve for use in vertical stackings
  • Porting pattern according to ISO 4401-08-08-0-05
  • For the leakage-free blocking of one or two actuator ports, optional
  • Various cracking pressures
  • Pre-opening standard
  • Check valve installation sets available individually
  • Special versions on request

Product description

The isolator valve type Z2S is a releasable check valve in sandwich plate design.

It is used for the leakage-free blocking of one or two actuator ports, also in case of longer standstill times.

In direction A① to A② or B① to B②, there is a free flow; in the opposite direction, the flow is blocked.

If, for example, there is a flow through the valve in direction A① to A②, the control spool (1) is moved in the direction of the B side, opens the ball seat valve (2) and then pushes the poppet (3) off its seat. Hydraulic fluid can now flow from B➁ to B➀.

In order to allow the ball seat valve (2) to be safely closed, the control spool (1) must be hydraulically unloaded (see circuit example).

Pre-opening

  • Due to the pre-opening, there is a damped decompression of the pressurized liquid. Thus, possible switching shocks are avoided.
  • The two-stage set-up with an increased control open ratio means even low pilot pressure can be unloaded securely.

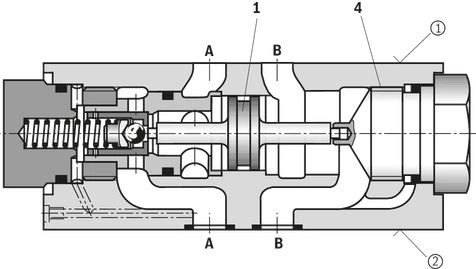

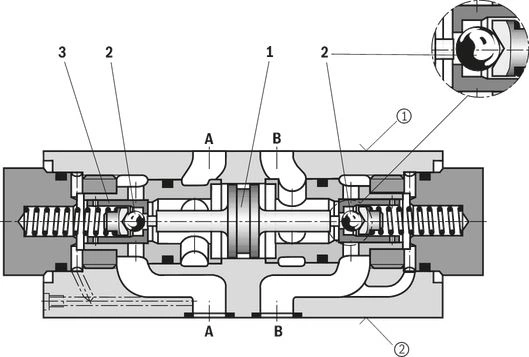

Type Z2S 22 ‒…

Type Z2S 22 A…

Type Z2S 22 ‒…SO40

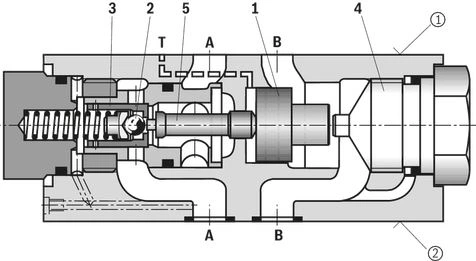

Type Z2S 22 A…SO60

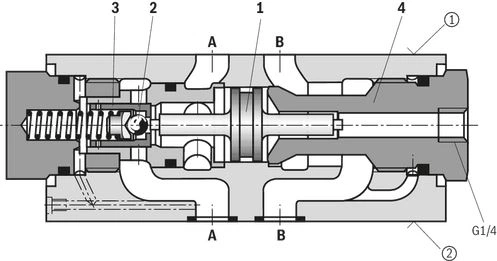

Circuit example, schematic

1

Control spool, area A2

2

Ball, area A3

3

Poppet, area A1

4

Stop

5

Control spool, area A4

component side

plate side

Type code

01

02

03

04

05

06

07

08

09

Z2S

22

5X

/

*

01

Check valve, Sandwich plate design

Z2S

02

Size 25

22

Leakage-free blocking

03

Channel A and B

Channel A

A

Channel B

B

Cracking pressure

04

3 bar

1

5 bar

2

7,5 bar

3

10 bar

4

05

Component series 50 ... 59 (50 ... 59: unchanged technical data and pin assignment)

5X

06

Surface without corrosion resistance

1)

no code

Seal material

07

NBR seals

no code

FKM seals

V

Observe compatibility of seals with hydraulic fluid used.

Special version

08

Without

no code

Control open by external port G1/4 (only version "A" and "B")

SO40

Control spool unloaded to port T

SO60

09

Further details in the plain text

*

1)Corrosion-resistant surface on request: e.g. "J50" thick film passivated (DIN 50979 Fe//Zn8//Cn//To)

Technical data

general

Size

25

Weight

kg

12

Installation position

any

Ambient temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

hydraulic

Size

25

Maximum operating pressure

bar

315

Cracking pressure (in free direction)

3 / 5 / 7.5 / 10 bar

Maximum flow

l/min

450

Direction of flow

see symbols

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 20/18/15

Area ratio

With pre-opening

A3/A2 ~ 1/12.5 (see sectional drawing)

Version "SO60"

A1/A4 ~ 1/9 (see sectional drawing)
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU

FKM

ISO 12922

90222

HFDR

FKM

Containing water

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Flame-resistant – containing water:
    • Maximum pressure differential per control edge 50 bar
    • Pressure pre-loading at the tank port > 20 % of the pressure differential, otherwise increased cavitation
    • Life cycle as compared to operation with mineral oil HL, HLP 50 … 100%.
  • Bio-degradable and flame-resistant – containing water: If this hydraulic fluid is used, small amounts of dissolved zinc may get into the hydraulic system.

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

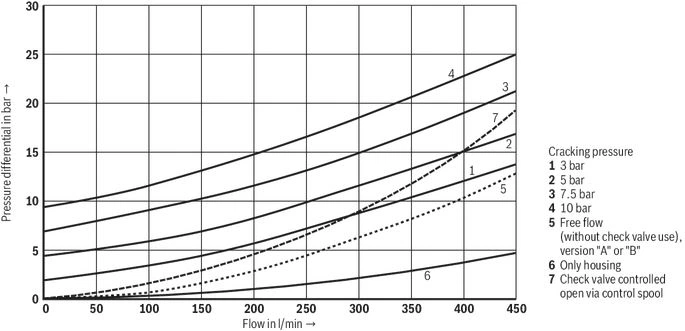

Δp-qV characteristic curves

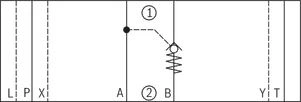

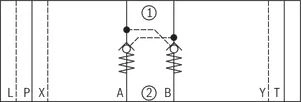

Symbols/Circuit diagrams

component side

plate side

Examples

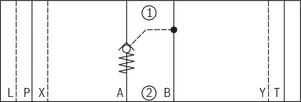

Version "A"

Version "-"

Version "B"

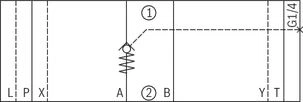

Version "A…SO40"

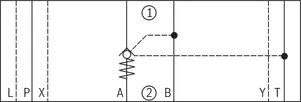

Version "A…SO60"

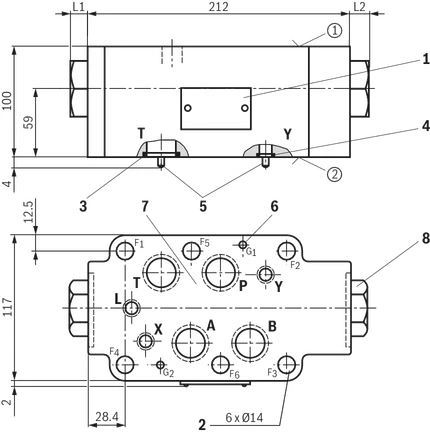

Dimensions

Dimensions in mm

Required surface quality of the valve contact surface

component side

plate side

1

Name plate

2

Through holes for valve mounting

3

Identical seal rings for ports A, B, P, T

4

Identical seal rings for ports X, Y, L

5

Locking pins

6

Locating holes

7

Porting pattern according to ISO 4401-08-08-0-05

8

Plug screw SW46, tightening torque MA = 70 Nm

Type

Cracking pressure

Leakage-free blocking in channel

L1 in mm

L2 in mm

"no code"

1 + 2

"–"

14

14

3 + 4

"–"

44

44

1 + 2

A, B

14

14

3 + 4

A

44

14

B

14

44

"SO40"

1 + 2

A, B

14

14

3 + 4

A

44

14

B

14

44

"SO60"

1 + 2

A

14

14

3 + 4

A

44

14

B

14

44

Valve mounting screws (separate order)

Size

Quantity

Hexagon socket head cap screws

Material number

25

6

ISO 4762 - M12 10.9

-

Notice:

Length and tightening torque of the valve mounting screws must be calculated according to the components mounted under and over the sandwich plate valve.

Downloads

Hydraulic valves and hydroelectric pressure switches for industrial applications
Manual | RE07600-B | 2021-06-21 | English | PDF | 306k

Product Groups: Industrial Hydraulics
On/off, proportional, high-response and servo valves, pressure switches
Check valve, pilot operated
Data Sheet | RE21564 | 2010-07-01 | English | PDF | 728k

Product Groups: Check valves
Type Z2S
