Description

Size 6 … 30
Component series 1X
Maximum operating pressure 420 bar
Maximum flow 400 l/min

Features

For installation in block designs
• As angle valve
• As straight-through valve
Leakage-free blocking in one direction
Various cracking pressures, optional

Type code

01	02	03	04		05	06		07	08
M-SR				–	1X		/		*

01	Check valve, cartridge design	M-SR
Size
02	Size 6 (not version "KE")	6
	Size 8	8
	Size 10	10
	Size 15	15
	Size 20	20
	Size 25	25
	Size 30	30
Unit design
03	Angle valve	KE
03	Straight-through valve	KD
Cracking pressure
04	0 bar, without spring (not version "KD")	00
	0,2 bar	02
	0.5 bar (standard)	05
	1,5 bar	15
	3,0 bar	30
	5,0 bar	50
05	Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)	1X
Orifice in channel B (version "KD" only)
06	Without orifice	no code
	Core hole M4	B00
	Nozzle Ø 1.0 mm	B10
	Nozzle Ø 1.2 mm	B12
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data") (version "KE" only)
07	NBR seals	no code
07	FKM seals	V
08	Further details in the plain text	*

Technical data

general

Size			6	8	10	15	20	25	30
Weight	Angle valve "KE"	kg	-	0.03	0.05	0.08	0.14	0.32	0.47
Weight	Straight-through valve "KD"	kg	0.05			0.1	0.2	0.25	0.3
Installation position			any
Ambient temperature range	NBR seals	°C	-20 … +80
Ambient temperature range	FKM seals	°C	-20 … +80
MTTFD values according to EN ISO 13849 1)			150 Years

1)	For further details, see data sheet 08012 and 90294

hydraulic

Size			6	8	10	15	20	25	30
Maximum operating pressure		bar	420
Cracking pressure			See characteristic curves
Maximum flow		l/min	15	35	50	120	200	300	400
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range	NBR seals	°C	-30 … +80
Hydraulic fluid temperature range	FKM seals	°C	-20 … +80
Viscosity range		mm²/s	2.8 … 500
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)			Class 20/18/15

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
	Water-free	HFDU (ester base)	FKM	ISO 12922	90222
	Containing water	HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). Flame-resistant – containing water: Life cycle as compared to operation with mineral oil HL, HLP 30 … 100%. Maximum hydraulic fluid temperature 60 °C

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

Angle valve (measured with HLP46, ϑOil = 40 ±5 °C)

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 8

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 10

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 15

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 20

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 25

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 30

Straight-through valve (measured with HLP46, ϑOil = 40 ±5 °C)

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 6

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 8

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 10

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 15

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 20

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 25

Pressure differential Δp dependent on the flow qV at cracking pressure

Size 30

Symbols/Circuit diagrams

With spring

Without spring

Dimensions

Angle valve "KE"

Dimensions in mm

Straight-through valve "KD"

Dimensions in mm

1)	For dimensions, see installation bores

NG	L-0,1
NG	mm
6	-
8	36.3
10	39.3
15	45.8
20	55.3
25	74.3
30	83.3

1	Plug screws, separate order, see "Accessories"
2	Seat with -60 °C shrink-fitted
3	Poppet stroke

Installation bores

Installation bore: Angle valve "KE" – plug screw according to ZN 10001

Dimensions in mm

1)	Dimensions for countersinking the screw head. For lower installation of the installation kit, dimension T7 has to be extended accordingly.
2)	Depth of fit
3)	Pipe thread "G" according to ISO 228/1

1	Range for outlet bore

NG	pN	ØD1	ØD2	D3	ØD4H8	ØD5	ØD6H7	T1		T2	T3	T4	T5	T6	T7		X	Z
NG	bar	mm	mm	D3		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
8	420	23	17.1	G3/8	14	8	13	48.5	+ 0.1	47.5	38.5	20	15	12	6	+ 0.5	18	0.05
10	420	28	21.4	G1/2	18	10	17	53.5	+ 0.1	52.5	43.5	24	18	14	6	+ 0.5	19	0.05
15	420	33	26.8	G3/4	24	15	22	62	+ 0.1	60.5	50	26	20.5	16	6	+ 0.5	24	0.05
20	420	41	33.8	G1	30	20	28	71.5	+ 0.1	70	56.5	26	20.5	16	7	+ 0.5	30	0.05
25	250	51	42.5	G1 1/4	38	25	36	90.5	+ 0.1	88	72.5	28	22	16	7	+ 0.5	43	0.1
30	250	56	48.5	G1 1/2	44	30	42	99.5	+ 0.1	96.5	79.5	31	22	16	7	+ 0.5	48	0.1

Notice:

Plug screws, separate order, see "Accessories"

Oiling of plug screws prior to installation is recommended.

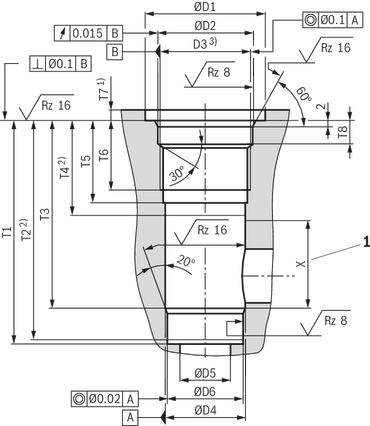

Installation bore: Angle valve – plug screw according to RN 143.28 – up to 315 bar

Dimensions in mm

1)	Dimensions for countersinking the screw head. For lower installation of the installation kit, dimension T7 has to be extended accordingly.
2)	Depth of fit
3)	Metric ISO fine thread according to DIN 13

1	Range for outlet bore

NG	pN	ØD1		ØD2H8	D3	ØD4H8	ØD5	ØD6H7	T1		T2	T3	T4	T5	T6	T7		T8		X
NG	bar	mm	mm	mm	D3		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
25	315	56	+ 0.5	44	M42 x 1,5	38	25	36	106.5	+ 0.1	104	88.5	45	39	33	5	+ 0.5	12	+ 0.2	43
30	315	62	+ 0.5	50	M48 x 1,5	44	30	42	115.5	+ 0.1	112.5	95.5	48	39	33	5	+ 0.5	12	+ 0.2	48

Notice:

Plug screws, separate order, see "Accessories"

To be replaced in case of maintenance.

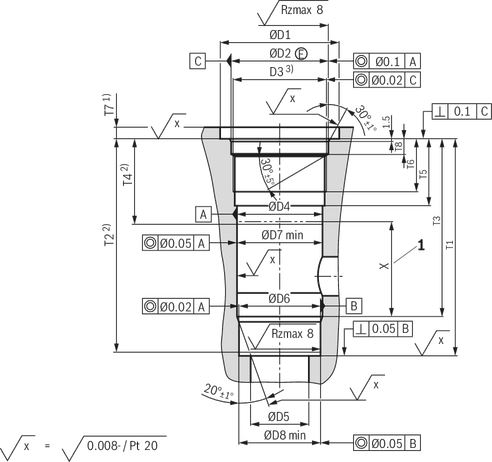

Installation bore: Angle valve – plug screw according to RN 143.28 – up to 420 bar

Dimensions in mm

1)	Dimensions for countersinking the screw head. For lower installation of the installation kit, dimension T7 has to be extended accordingly.
2)	Depth of fit
3)	Metric ISO fine thread according to DIN 13

1	Range for outlet bore

NG	pN	ØD1		ØD2H8	D3	ØD4H8	ØD5	ØD6H7	ØD7	ØD8	T1		T2	T3	T4	T5	T6	T7		T8		X
NG	bar	mm	mm	mm	D3		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
25	420	51	+ 0.5	44	M42 x 2	38	25	36	37.58	35.58	101.5	+ 0.1	100	83.5	40	34	27	6	+ 0.5	7.8	+ 0.2	43
30	420	61	+ 0.5	50	M48 x 2	44	30	42	43.58	41.58	110.5	+ 0.1	108.5	90.5	43	34	27	6	+ 0.5	7.8	+ 0.2	48

Notice:

Plug screws, separate order, see "Accessories" Oiling of plug screws prior to installation is recommended.

From an operating pressure larger 350 bar, the plug screw has to be glued by means of Loctite 243 over the complete thread circumference.

Installation bore: Straight-through valve

Dimensions in mm

NG	ØD1H7	ØD3H8	D4 1)	ØD5		D4 2)	ØD5		ØD6	T1		T2 3)	T3	T4 3)	T5	T6	Z	Poppet stroke
NG	mm	mm	D4 1)	mm 1)	mm	D4 2)	mm 2)	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6	10	11	G1/4	13.6	± 0.1	M14 x 1,5	14.4	± 0.1	25	29.8	- 0.1	27.8	21.8	19	12	16	0.1	4
8	13	14	G3/8	17.1	± 0.1	M18 x 1,5	18.4	± 0.1	28	32.8	- 0.1	30.8	22.8	18	12	16	0.1	4
10	17	18	G1/2	21.4	± 0.1	M22 x 1.5	22.4	± 0.1	34	38.8	- 0.1	36.8	28.8	21	14	19	0.1	4
15	22	24	G3/4	26.8	± 0.1	M27 x 2	27.4	± 0.1	42	48.4	- 0.1	46.4	36.4	27	16	21	0.2	5
20	28	30	G1	33.8	± 0.1	M33 x 2	33.5	± 0.1	47	59	- 0.1	57	44	29	18	24	0.2	5
25	36	38	G1 1/4	42.5	± 0.1	M42 x 2	42.5	± 0.1	58	73	- 0.1	71	55	39	20	26	0.2	7
30	42	44	G1 1/2	48.5	± 0.1	M48 x 2	48.5	± 0.1	65	83	- 0.1	81	63	42	22	28	0.2	7

1)	Pipe thread "G" according to ISO 228/1
2)	Metric ISO fine thread according to DIN 13
3)	Depth of fit

Accessories

Plug screw according to ZN 10001

Size	Seal material	Designation	Material number	Tightening torques MA ±10 %	Buy
Size	Seal material	Designation	Material number	Nm	Buy
8	NBR	ZN10001-G3/8A-N-ST	R913011602	55
	FKM	ZN10001-G3/8A-F-ST	R913011610
	NBR	ZN10001-G3/8A-N-ST	R913011602
	FKM	ZN10001-G3/8A-F-ST	R913011610
10	NBR	ZN10001-G1/2A-N-ST	R913011603	80
	FKM	ZN10001-G1/2A-F-ST	R913011611
	NBR	ZN10001-G1/2A-N-ST	R913011603
	FKM	ZN10001-G1/2A-F-ST	R913011611
15	NBR	ZN10001-G3/4A-N-ST	R913011604	135
	FKM	ZN10001-G1 1/2A-F-ST	R913011612
	NBR	ZN10001-G3/4A-N-ST	R913011604
	FKM	ZN10001-G1 1/2A-F-ST	R913011612
20	NBR	ZN10001-G1A-N-ST	R913011605	225
	FKM	ZN10001-G1A-F-ST	R913011613
	NBR	ZN10001-G1A-N-ST	R913011605
	FKM	ZN10001-G1A-F-ST	R913011613
25	NBR	ZN10001-G1 1/4A-N-ST	R913011606	360
	FKM	ZN10001-G1 1/4A-F-ST	R913011614
	NBR	ZN10001-G1 1/4A-N-ST	R913011606
	FKM	ZN10001-G1 1/4A-F-ST	R913011614
30	NBR	ZN10001-G1 1/2A-N-ST	R913011607	400
	FKM	ZN10001-G1 1/2A-F-ST	R913011615
	NBR	ZN10001-G1 1/2A-N-ST	R913011607
	FKM	ZN10001-G1 1/2A-F-ST	R913011615

Plug screw according to RN 143.28 – up to 315 bar

Size	Seal material	Designation	Material number	Tightening torques MA ±10 %	Buy
Size	Seal material	Designation	Material number	Nm	Buy
25	NBR	M42X1,5-ST/320/NBR	R900323609	300
	FKM	M42X1,5-ST/320/FKM	R900301957
	NBR	M42X1,5-ST/320/NBR	R900323609
	FKM	M42X1,5-ST/320/FKM	R900301957
30	NBR	M48X1,5-ST/320/NBR	R900323610	325
	FKM	M48X1,5-ST/320/FKM	R900301958
	NBR	M48X1,5-ST/320/NBR	R900323610
	FKM	M48X1,5-ST/320/FKM	R900301958

Plug screw according to RN 143.28 – up to 420 bar

Size	Seal material	Designation	Material number	Tightening torques MA ±10 %	Buy
Size	Seal material	Designation	Material number	Nm	Buy
25	NBR	M42X2-ST-PRECOTE85/630/NBR	R901183335	300
	FKM	M42X2-ST-PRECOTE85/630/FKM	R901253503
	NBR	M42X2-ST-PRECOTE85/630/NBR	R901183335
	FKM	M42X2-ST-PRECOTE85/630/FKM	R901253503
30	NBR	M48X2-ST-PRECOTE85/630/NBR	R901183336	325
	FKM	M48X2-ST-PRECOTE85/630/FKM	R901253504
	NBR	M48X2-ST-PRECOTE85/630/NBR	R901183336
	FKM	M48X2-ST-PRECOTE85/630/FKM	R901253504

Downloads

	Hydraulic valves and hydroelectric pressure switches for industrial applications Manual \| RE07600-B \| 2021-06-21 \| English \| PDF \| 306k Product Groups: Industrial Hydraulics On/off, proportional, high-response and servo valves, pressure switches
	Check valve, cartridge design Data Sheet \| RE20380 \| 2020-02-17 \| English \| PDF \| 577k Product Groups: Check valves Type M-SR

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Boschrexroth Датчик давления HED 8 OA-2X/100K14: надежность и точность в контроле давления

Датчик давления Boschrexroth HED 8 OA-2X/100K14 (арт. R901102706) используется в различных промышленных приложениях, обеспечивая высокую точность и надежность измерений давления. Он способен функционировать в строгих условиях, что делает его незаменимым инструментом для автоматизации и управления пр..

13 Сентября, 2024 Bosh Rexort - аккумуляторы HAD оптимизируют энергосистемы

В мире гидропневматических систем появилась новинка, которая уже привлекла внимание специалистов. Гидропневматические аккумуляторы серии HAD демонстрируют инновационный подход к управлению энергией и стабилизации давления в различных системах, как мобильных, так и стационарных. Высокая эффективно..

23 Августа, 2024 Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024 Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024 Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024 Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024 Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024 Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024 Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024 Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023 Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023 Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
