Артикул: RX6903
В наличии

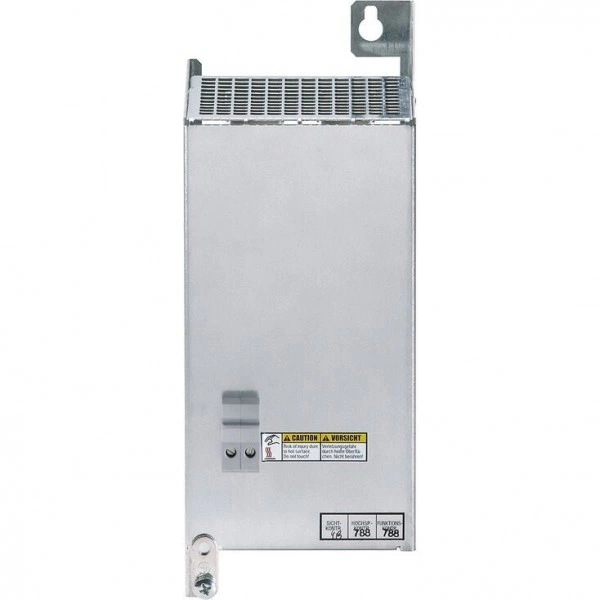

Тормозное сопротивление HLR01
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Подходит для IndraDrive C, HCS02
- Подходит для IndraDrive C, HCS03
Описание изделия
Для использования преобразователей HCS03 в генераторном режиме мы предлагаем на выбор компактные тормозные сопротивления с различной потребляемой мощностью. Тормозное сопротивление монтируется непосредственно на преобразователе. Компактная компоновка упрощает монтаж. В то же время поток отводимого от преобразователя воздуха эффективно охлаждает устройство. Прочная конструкция и высокая диэлектрическая прочность элементов сопротивления позволяют выдерживать высокие импульсные нагрузки. Используемые элементы сопротивления невозгораемы и защищены от вредных воздействий окружающей среды благодаря полной герметизации.
Использование тормозного резистора в усиленном исполнении необходимо в случаях длительного возникновения высокой рекуперативной энергии. Например, это происходит при опускании тяжелых грузов или торможении высоких масс инерции. В зависимости от требуемой тормозной мощности к каждому преобразователю предлагаются компактные тормозные резисторы различных ступеней мощности и конструктивных форм.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | ||||||
| HLR | 01 | . | 1 | - | - | - | - | - |
| 01 | HLR | HLR |
| Конструктивный ряд | ||
| 02 | 01 | 01 |
| Исполнение | ||
| 03 | 1 | 1 |
| Конструкция | ||
| 04 | Версия монтажа устройства | A |
| Свободная встраиваемая версия | N | |
| Длительная мощность | ||
| 05 | Напр. 10 кВт | 10K0 |
| Дополнительные опции | ||
| 06 | Нет | N |
| Сопротивление | ||
| 07 | Напр. 5,4 Ом | 05R4 |
| Класс защиты | ||
| 08 | IP00 | A |
| IP23 | B | |
| IP33 | D | |
| Номинальное напряжение промежуточного контура | ||
| 09 | DC 700 V | 007 |
| DC 1000 V | 010 | |
| Другое исполнение | ||
| 10 | Исполнение корпуса | NNNG |
| Нет | NNNN | |
| Измененный размер | NNNU | |
Технические данные
Тормозное сопротивление
| Тип | HLR01.1N-0300-N17R5 | HLR01.1N-0470-N11R7 | HLR01.1N-0780-N07R0 | HLR01.1N-1K08-N05R0 | HLR01.1N-01K6-N18R0 | HLR01.1N-01K8-N40R0 | HLR01.1N-02K0-N15R0 | HLR01.1N-02K4-N28R0 | HLR01.1N-03K5-N19R0 | HLR01.1N-03K8-N40R3 | HLR01.1N-04K5-N07R4 | HLR01.1N-04K5-N18R0 | HLR01.1N-05K0-N15R0 | HLR01.1N-05K5-N28R2 | HLR01.1N-06K5-N06R1 | HLR01.1N-06K5-N18R0 | HLR01.1N-07K0-N14R0 | HLR01.1N-08K5-N08R0 | HLR01.1N-09K5-N13R0 | HLR01.1N-10K0-N18R0 | HLR01.1N-11K0-N07R3 | HLR01.1N-12K5-N05R5 | HLR01.1N-14K5-N13R0 | HLR01.1N-15K0-N08R1 | HLR01.1N-17K0-N05R1 | HLR01.1N-23K0-N05R5 | HLR01.1N-24K0-N07R2 | HLR01.1N-36K0-N05R4 | ||
| Максимальное потребление энергии | кВт ч | 37 | 56 | 93 | 130 | 109 | 72 | 137 | 100 | 252 | 300 | 246 | 432 | 360 | 420 | 356 | 686 | 672 | 612 | 1003 | 1080 | 1056 | 900 | 1566 | 1584 | 1632 | 2429 | 2592 | 3888 | |
| Тормозная мощность | Длительность | кВт | 0,3 | 0,47 | 0,78 | 1,08 | 1,6 | 1,8 | 2 | 2,4 | 3,5 | 3,8 | 4,5 | 4,5 | 5 | 5,5 | 6,5 | 6,5 | 7 | 8,5 | 9,5 | 10 | 11 | 12,5 | 14,5 | 15 | 17 | 23 | 24 | 36 |
| Макс. | кВт | 37 | 56 | 93 | 130 | 34 | 18 | 40 | 26 | 31 | 18 | 81 | 33 | 40 | 26 | 98 | 33 | 43 | 75 | 46 | 33 | 82 | 109 | 46 | 74 | 117 | 109 | 83 | 111 | |
| tВключение | с | 1 | 1 | 1 | 1 | 3,3 | 4 | 3,4 | 3,9 | 8 | 16,7 | 3 | 13 | 9 | 16,2 | 3,6 | 21 | 16 | 8,2 | 22 | 32 | 13 | 8,3 | 34 | 21 | 14 | 22 | 31 | 35 | |
| tПоследний цикл | с | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
| Сопротивление | Ом | 17,5 | 11,7 | 7 | 5 | 18 | 40 | 15 | 28 | 19 | 40,3 | 7,4 | 18 | 15 | 28,2 | 6,1 | 18 | 14 | 8 | 13 | 18 | 7,3 | 5,5 | 13 | 8,1 | 5,1 | 5,5 | 7,2 | 5,4 | |

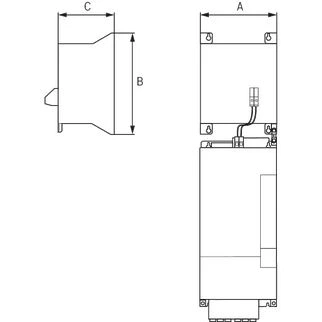

Размеры
Размеры
| Тип | HLR01.1N-0300-N17R5 | HLR01.1N-0470-N11R7 | HLR01.1N-0780-N07R0 | HLR01.1N-1K08-N05R0 | HLR01.1N-01K6-N18R0 | HLR01.1N-01K8-N40R0 | HLR01.1N-02K0-N15R0 | HLR01.1N-02K4-N28R0 | HLR01.1N-03K5-N19R0 | HLR01.1N-03K8-N40R3 | HLR01.1N-04K5-N07R4 | HLR01.1N-04K5-N18R0 | HLR01.1N-05K0-N15R0 | HLR01.1N-05K5-N28R2 | HLR01.1N-06K5-N06R1 | HLR01.1N-06K5-N18R0 | HLR01.1N-07K0-N14R0 | HLR01.1N-08K5-N08R0 | HLR01.1N-09K5-N13R0 | HLR01.1N-10K0-N18R0 | HLR01.1N-11K0-N07R3 | HLR01.1N-12K5-N05R5 | HLR01.1N-14K5-N13R0 | HLR01.1N-15K0-N08R1 | HLR01.1N-17K0-N05R1 | HLR01.1N-23K0-N05R5 | HLR01.1N-24K0-N07R2 | HLR01.1N-36K0-N05R4 | |
| A | мм | 123 | 223 | 223 | 350 | 185 | 275 | 185 | 275 | 300 | 490 | 300 | 400 | 400 | 490 | 400 | 400 | 600 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 1000 | 595 | 795 | 995 |
| B | мм | 300 | 300 | 300 | 300 | 649 | 549 | 749 | 649 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 710 | 710 | 710 |
| C | мм | 196 | 210 | 210 | 220 | 120 | 120 | 120 | 120 | 490 | 300 | 490 | 490 | 490 | 400 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 | 490 |
| Масса | кг | 3 | 4,5 | 5,5 | 8 | 5,2 | 6,6 | 6,2 | 7,9 | 9,5 | 9,5 | 9,5 | 13 | 13 | 13 | 13 | 13 | 22 | 22 | 22 | 22 | 22 | 33 | 33 | 33 | 43 | 56 | 80 | 93 |
Комбинации
| Компоненты | HCS02.1E-W0054 | HCS02.1E-W0070 | HCS03.1E-W0070 | HCS03.1E-W0100 | HCS03.1E-W0150 | HCS03.1E-W0210 |
| Тормозное сопротивление |
| |||||
| HLR01.1N-01K8-N40R0-A-007-NNNN | ○ | |||||
| HLR01.1N-03K8-N40R3-A-007-NNNN | ○ | |||||
| HLR01.1N-02K4-N28R0-A-007-NNNN | ○ | |||||
| HLR01.1N-05K5-N28R2-A-007-NNNN | ○ | |||||
| HLR01.1N-0300-N17R5-A-007-NNNN | ● | |||||
| HLR01.1N-01K6-N18R0-A-007-NNNU | ○ | |||||
| HLR01.1N-03K5-N19R0-A-007-NNNN | ○ | |||||
| HLR01.1N-04K5-N18R0-A-007-NNNN | ○ | |||||
| HLR01.1N-06K5-N18R0-A-007-NNNN | ○ | |||||
| HLR01.1N-10K0-N18R0-A-007-NNNN | ○ | |||||
| HLR01.1N-0470-N11R7-A-007-NNNN | ● | |||||
| HLR01.1N-02K0-N15R0-A-007-NNNU | ○ | |||||
| HLR01.1N-05K0-N15R0-A-007-NNNN | ○ | |||||
| HLR01.1N-07K0-N14R0-A-007-NNNN | ○ | |||||
| HLR01.1N-09K5-N13R0-A-007-NNNN | ○ | |||||
| HLR01.1N-14K5-N13R0-A-007-NNNN | ○ | |||||
| HLR01.1N-0780-N07R0-A-007-NNNN | ● | |||||
| HLR01.1N-04K5-N07R4-A-007-NNNN | ○ | |||||
| HLR01.1N-08K5-N08R0-A-007-NNNN | ○ | |||||
| HLR01.1N-11K0-N07R3-A-007-NNNN | ○ | |||||
| HLR01.1N-15K0-N08R1-A-007-NNNN | ○ | |||||
| HLR01.1N-24K0-N07R2-A-007-NNNN | ○ | |||||
| HLR01.1N-1K08-N05R0-A-007-NNNN | ● | |||||
| HLR01.1N-06K5-N06R1-A-007-NNNN | ○ | |||||
| HLR01.1N-12K5-N05R5-A-007-NNNN | ○ | |||||
| HLR01.1N-17K0-N05R1-A-007-NNNN | ○ | |||||
| HLR01.1N-23K0-N05R5-A-007-NNNN | ○ | |||||
| HLR01.1N-36K0-N05R4-A-007-NNNN | ○ | |||||
| ● Стандартное исполнение | |
| ○ Усиленное исполнение |
Подходящие продукты
IndraDrive C
HCS02 — одноосевой преобразователь
IndraDrive C
HCS02 — одноосевой преобразователь
- Диапазон мощности 1,5 кВт ... 11 кВт
- Максимальные токи 12 A ... 70 A
- Прямое сетевое подключение 200 В ... 500 В
- 2,5-кратная перегрузочная способность
- Компактная конструкция для одноосевых задач
IndraDrive C
HCS03 — одноосевой преобразователь
IndraDrive C
HCS03 — одноосевой преобразователь
- Диапазон мощности 22 кВт ... 110 кВт
- Максимальные токи 70 A ... 350 A
- Прямое сетевое подключение 400 В ... 500 В
- 1,5-кратная перегрузочная способность
- Компактная конструкция для одноосевых задач
