Артикул: RX6902
В наличии

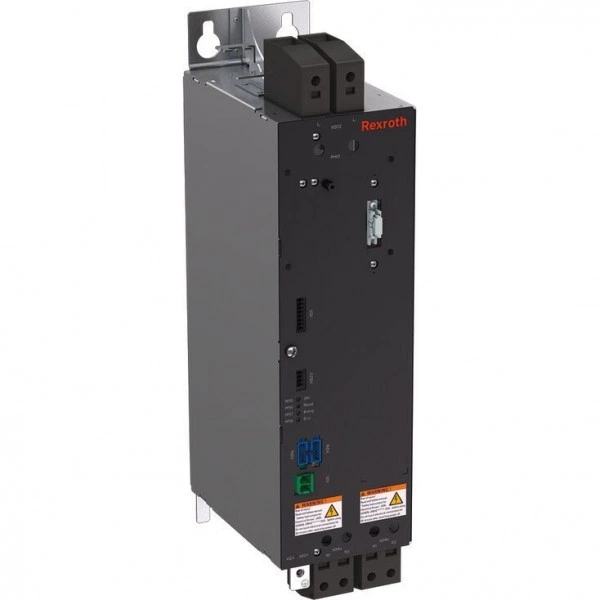

Тормозной регулятор HLT05
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Подходит для IndraDrive ML, HMU05
Описание изделия
Если в системе привода присутствует генераторная энергия, которую невозможно вернуть в сеть, направить в другие оси или подать в накопители энергии, тормозной резистор преобразует ее в тепло. Тормозной регулятор включает и выключает при этом тормозной резистор, ограничивая напряжение промежуточного контура допустимым значением. Также с помощью тормозного регулятора можно целенаправленно разрядить промежуточный контур.
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | |||||
| HLT | 05 | . | 1 | - | - | - | - |
| 01 | HLT | HLT |
| Конструктивный ряд | ||
| 02 | 05 | 05 |
| Исполнение | ||
| 03 | 1 | 1 |
| Тип охлаждения | ||
| 04 | Воздушное охлаждение | W |
| Номинальная мощность | ||
| 05 | 45 kW | 045K1) |
| 105 kW | 105K | |
| 245 kW | 245K1) | |
| Класс защиты | ||
| 06 | IP00 | N |
| Номинальное напряжение промежуточного контура | ||
| 07 | DC 750 V | D71) |
| DC 1100 V | 11 | |
| Другое исполнение | ||
| 08 | Нет | NNNN |
| 1) | Номинальная мощность 045K и 245K только с номинальным напряжением промежуточного контура D7 |
Технические данные
Технические характеристики
| Тип | HLT05.1W-45K0 | HLT05.1W-105K | HLT05.1W-245K | ||
| Тормозная мощность | Длительность | кВт | 45 | 105 | 245 |
| Макс. | кВт | 85 | 205 | 495 | |
| tВключение | с | 2 | 2 | 2 | |
| tПоследний цикл | с | 60 | 60 | 60 | |
| Потеря мощности | Вт | 250 | 400 | 1000 | |

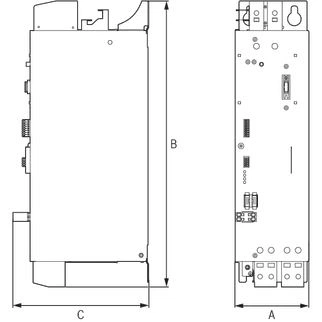

Размеры
Размеры
| Тип | HLT05.1W-45K0 | HLT05.1W-105K | HLT05.1W-245K | |
| A | мм | 125 | 125 | 250 |
| B | мм | 475 | 475 | 575 |
| C | мм | 229 | 229 | 429 |
| Масса | кг | 7,5 | 7,5 | 23 |
Подходящие продукты
IndraDrive ML
HMU05, с воздушным охлаждением, ULN 380 ... 500 В
IndraDrive ML
HMU05, с воздушным охлаждением, ULN 380 ... 500 В
- Диапазон мощности 132 кВт ... 2,5 МВт
- Напряжение питания от 380 В ... 500 В
- Напряжение промежуточного контура от 540 V ... 750 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Воздушное охлаждение
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 380 ... 500 В
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 380 ... 500 В
- Диапазон мощности 132 кВт ... 4 МВт
- Напряжение питания от 380 В ... 500 В
- Напряжение промежуточного контура от 540 V ... 750 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Жидкостное охлаждение
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 525 ... 690 В
IndraDrive ML
HMU05, с жидкостным охлаждением, ULN 525 ... 690 В
- Диапазон мощности 132 кВт ... 4 МВт
- Сетевое напряжение 525 В ... 690 В
- Напряжение промежуточного контура от 540 V ... 1100 V
- Класс защиты устройства/соединений: IP20/IP00 (IEC529)
- Жидкостное охлаждение
