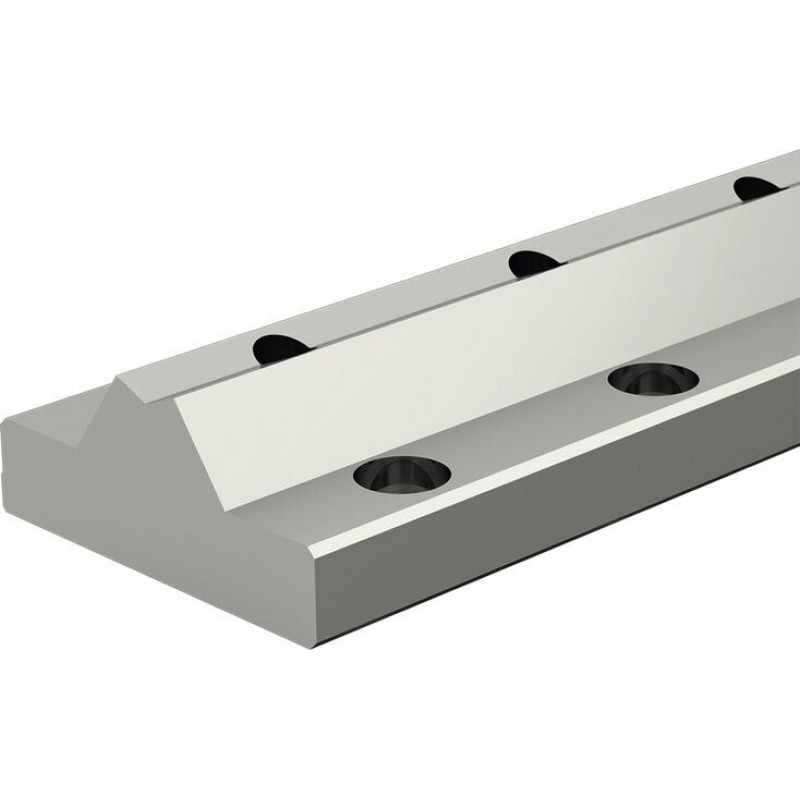

R1052, for radial linear bushings
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Shaft support rail material: Steel
Technical data
Technische Daten
| Ød | mm | 30 | 40 | 50 | 60 | 80 |
| L | mm | 600 | ||||
| Tolerance for L | - 500 µm - 1500 µm | |||||
| m | kg | 9 | 12.7 | 20.7 | 29 | 48.9 |
Legend
| Symbol | Description | Unit |
| Ød | Shaft diameters | mm |
| L | Length | mm |
| m | Mass | kg |

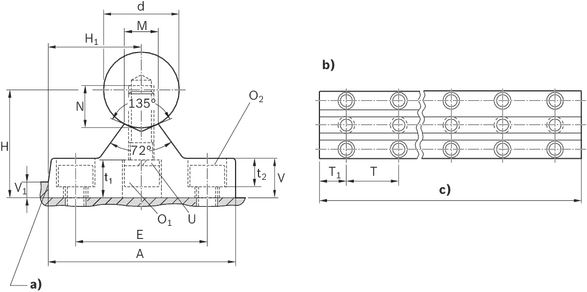

Dimensions
| a) | Reference edge |
| b) | Hole pattern: |
| c) | Length |
Dimensions
| Ød | mm | 30 | 40 | 50 | 60 | 80 | |
| A | mm | 80 | 100 | 125 | 150 | 200 | |
| E | mm | 55 | 70 | 90 | 110 | 140 | |
| H 1) | js7 | mm | 50 | 60 | 75 | 90 | 115 |
| H1 | js7 | mm | 40 | 50 | 62.5 | 75 | 100 |
| M | mm | 13 | 18 | 23 | 27 | 37 | |
| O1 2) | M10x30 | M12x40 | M16x50 | M20x60 | M24x80 | ||
| O2 2) | M10 | M12 | M16 | M20 | M24 | ||
| T | mm | 60 | 75 | 100 | 120 | 150 | |
| t1 | mm | 22 | 28 | 34 | 38.5 | ||
| t2 | mm | 13.5 | 16 | 21 | 25.5 | 30.5 | |
| U 3) | mm | 10 | 12 | 16 | 20 | 24 | |
| V | mm | 19 | 22 | 30 | 34 | 42 | |
| V1 4) | mm | 7 | 8.5 | 9 | 13 | 18 | |
| 1) | Measured with gauging shaft, nominal dimension d and length about 50 mm. |
| 2) | ISO 4762-8.8 |
| 3) | DIN 7980, discontinued. Spring washer commercially available. |
| 4) | Recommended design: No reference edge on opposite side (V1) and align parallel over shafts. |
