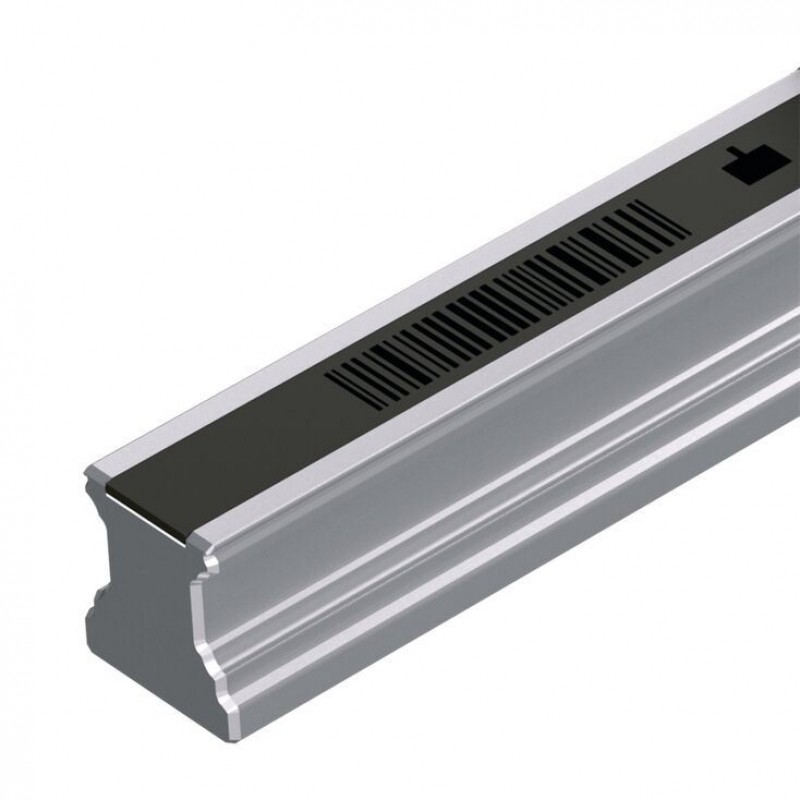

Ball rails KSA SNS
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Dimensions

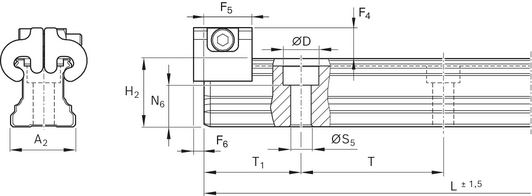

Dimensions
| Size | 15 | 20 | 25 | |
| A2 | mm | 15 | 20 | 23 |
| F4 | mm | 7.3 | 7.1 | 8.2 |
| F5 | mm | 12 | 13 | |
| F6 | mm | 2 | ||
| D | mm | 7.4 | 9.4 | 11 |
| H2 | mm | 16.2 1) | 20.55 1) | 24.25 1) |
| Lmax | mm | 3836 2) | ||
| N6 | 10.3 mm ±0.5 | 13.2 mm ±0.5 | 15.2 mm ±0.5 | |
| ØS5 | mm | 4.5 | 6 | 7 |
| T | mm | 60 | ||
| T1 min | mm | 12 | 13 | |
| T1 s | mm | 28 3) | ||
| T1 max | mm | 50 | ||
| 1) | Dimension H2 without cover strip |
| 2) | For the sizes 20 - 25 in the accuracy classes N, H and P, one-piece ball rail lengths are available on request up to 5816 mm. |
| 3) | Preferred dimension T1S Recommended with tolerances ± 0.75. |
Ordering codes
Type abbreviation / ordering code:
Downloads
 | IMScompact integrated measuring system for BSHP ball rail system Manual | R320103196_EN | 2019-12-01 | English | PDF | 2.5MB Product Groups: Integrated measuring systems |
| R999001485 Integrated measuring system IMScompact Catalog | R999001485 | 2020-03-01 | English | PDF | 2.9MB Product Groups: Integrated measuring systems Only available as PDF |
