Артикул: RX8139
В наличии

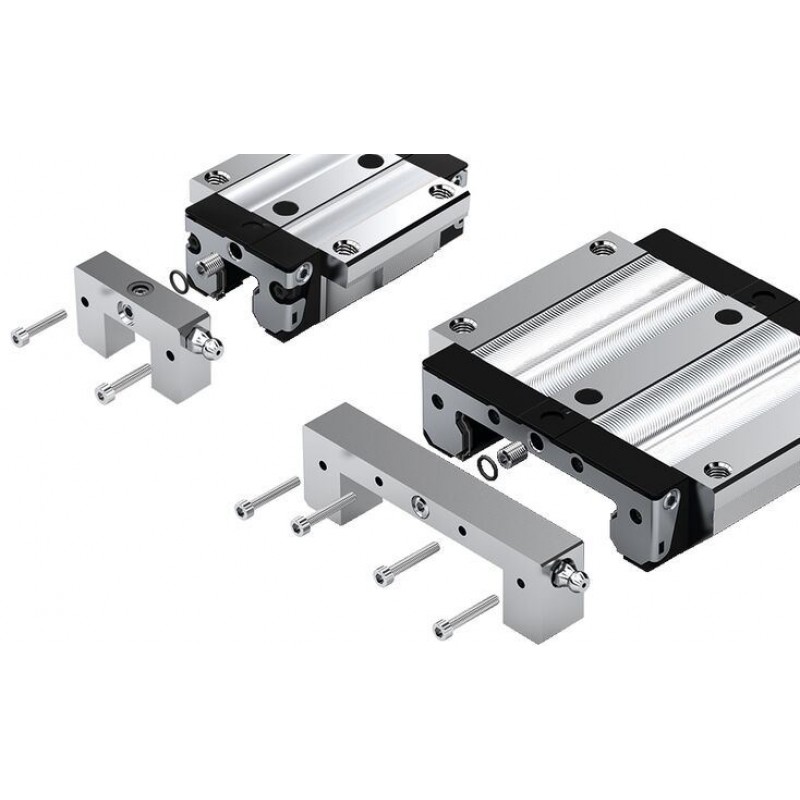

Lube plate
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description

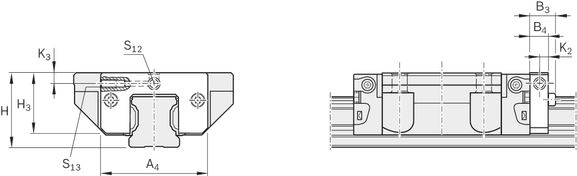

Dimensions
Dimensions
| Size | 15 | 20 | 25 | |
| A4 | mm | 32 | 42 | 47 |
| B3 | mm | 13.1 | 15 | |
| B4 | mm | 11 | 12 | |
| H | mm | 24 | 30 | 36 |
| H 1) | mm | 28 | - | 40 |
| H3 2) | mm | 19 | 24.8 | 28.3 |
| K2 | mm | 5.5 | 6 | |
| K3 2) | mm | 3.4 | 3.5 | 6 |
| K3 1) 2) | mm | 7.4 | - | 10 |
| S12 | mm | M3 | M6 | |
| S13 | Ø 3 | M6 | ||
| 1) | For ball runner blocks S.H (slimline ... high) |
| 2) | Based on the mounting face of the ball runner block |
Mounting
Note for mounting
- The parts required for mounting are included.
- Size 15 - 20: Funnel-type lube nipple with impact spigot is included.
- Size 25 - 65: The lube nipple of the Ball Runner Block can be used.
- Observe the mounting instructions.

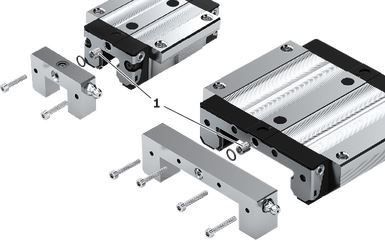

Note: The enclosed lubrication pin (1) must be installed between the lube plate and the Ball Runner Block! (It contains a lube port.)
1) Lubrication pin
Ordering codes
Material numbers
| Size | Part number | Mass |
| g | ||
| 15 | R162011120 | 15 |
| 20 | R162081120 | 25 |
| 25 | R162021120 | 30 |
Downloads
 | IMScompact integrated measuring system for BSHP ball rail system Manual | R320103196_EN | 2019-12-01 | English | PDF | 2.5MB Product Groups: Integrated measuring systems |
| R999001485 Integrated measuring system IMScompact Catalog | R999001485 | 2020-03-01 | English | PDF | 2.9MB Product Groups: Integrated measuring systems Only available as PDF |
