Description

  • Analog output signals (Sinus 1Vss)
  • Digital output signals (TTL 1µ, 5µ, 10µ)

Technical data

Analog output signals, sinusoidal signals 1 Vpp

(option I1)

Incremental signals

The sinusoidal incremental signals A and B are phase offset by 90° to each other and have a typical signal amplitude of 1 Vpp.

Signal amplitude: A, B = 1 Vpp (±0.1 V)

The illustrated output signal sequence (B phase-lagged to A) applies to scanner motions in the positive counting direction (see graph).

Reference mark signal

The differential reference mark signal RI has an amplitude of about -0.7 V when inactive (low). In an active state (high) the amplitude is +0.7 V.

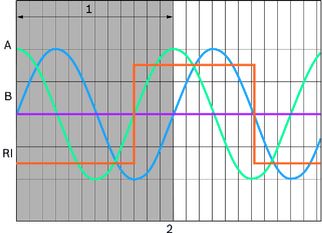

Representation:

A, B sinusoidal incremental signals

RI reference mark signal

1 Signal period (40 µm)

2 Travel

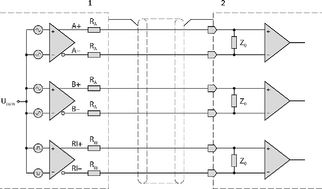

Interface circuitry for analog output signals

The stated amplitude values apply for operation with a terminating resistor Z0 = 120 Ω.

RA = 27.40 Ω

RRI= 0 Ω

Z0 = 120.00 Ω

Ucom = 1.65 V

1 scanner

2 signal processing electronics

Digital output signals, square-wave output signals TTL through integrated interpolation unit

(options I2, I3, I4)

Incremental signals

The digital incremental signals A and B comply with the EIA/TIA-422-A standard. They are phase offset by 90° and have the following signal levels:

Uhigh > 2 V

Ulow < -2 V

The switching response times are ≤ 100 ns at a capacitive load of ≤ 1000 pF.

Reference mark signal

The differential reference mark signal RI has the same electrical characteristics as the incremental signals.

The stated amplitude values apply for operation with a terminating resistor Z0 = 120 Ω. (See interface circuitry)

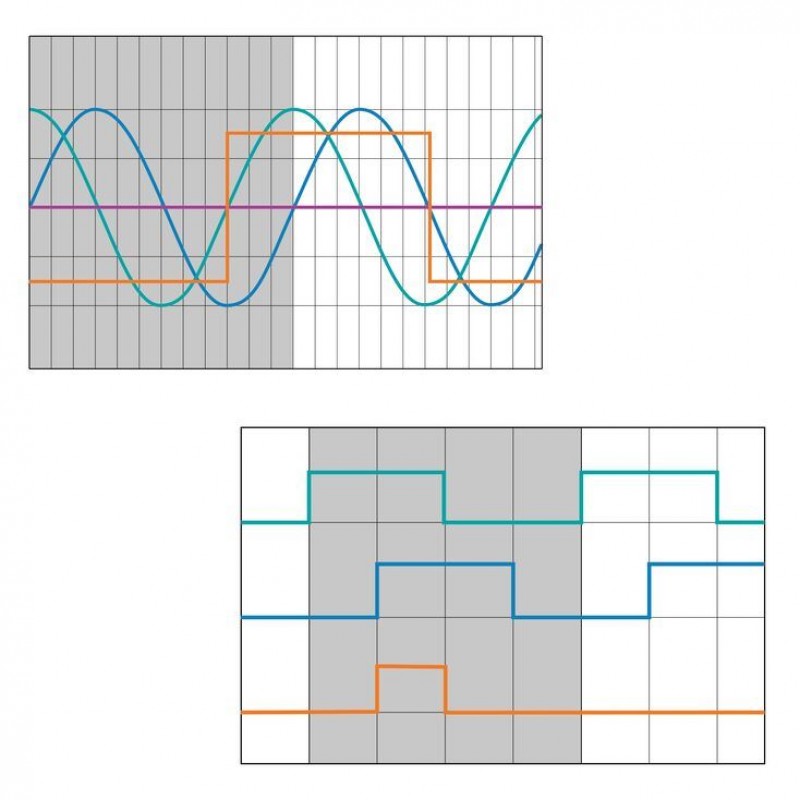

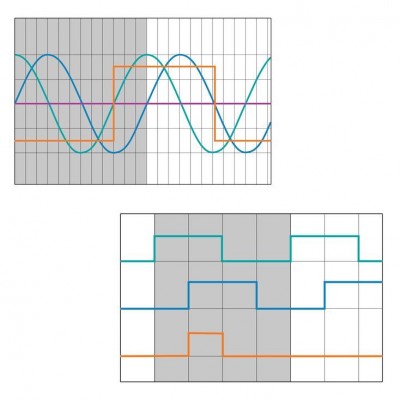

The graph shows: A, B and full differential RI for motion in the positive counting direction.

1 signal period

2 Travel

3 Edge spacing

Resolution

Measuring systems with digital output signals are available with the resolutions 1 µm, 5 µm, and 10 µm.

Option

Resolution (edge spacing)

Signal period

Max. scanner speed

(μm)

(μm)

(m/s)

I2

1

4

2,0

I3

5

20

5.0

I4

10

40

5,0

Power supply

4.75 V to ... 12.6 V (at connector)
Overvoltage protection: max. 18 V DC

Current consumption

1 Vpp/5V: 300 mA;
1 VSS/12V: 170 mA;
TTL/5V: 350 mA;
TTL/12V: 190 mA;

Downloads

Integrated Measuring System IMS for Ball and Roller Rail systems / Instructions for electrical interfaces / only PDF
Manual | R320103166_EN | 2017-10-01 | English | PDF | 2.4MB
