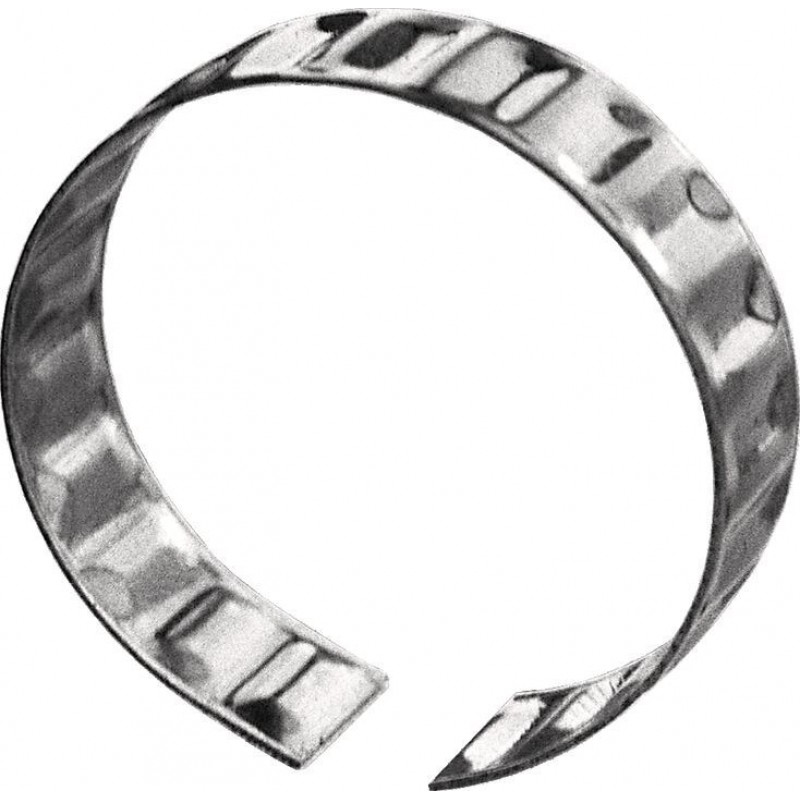

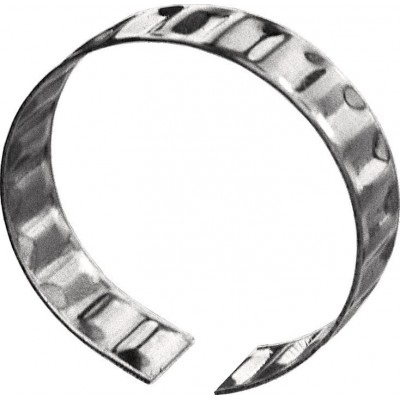

Tolerance ring R0810 (AN) Sizes 6 x 6 to 20 x 20

Артикул: RX8097

В наличии

Tolerance ring R0810 (AN) Sizes 6 x 6 to 20 x 20

Name: Tolerance ring R0810 (AN) Sizes 6 x 6 to 20 x 20
Brand: Bosch Rexroth
SKU: RX8097

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@boschrexroth-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 137-07-02

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Description

Quick, economic installation
Compensates the differences in thermal expansion between machine elements made of different materials
Eliminates the need for keyways or other positive-locking connections
Connecting parts have a simple design
High temperature stability

Features

Special sizes available on request
Extremely low-cost machine element
Resistant to various types of chemical stress
Fixed and secure connection of machine parts
Large tolerance zone with connecting parts

Product description

The circumferential flat edges are located on the outer diameter of the tolerance ring. For use with a standard nominal shaft.

Technical data

General technical data

Size	F 1) 2)	M 1) 3)	m 4)
Size	N	Nm	kg
6 x 6	600	0.5	0.16
10 x 4	1000	1	0.25
10 x 6	1500	2	0.35
10 x 10	2100	3	0.6
10 x 12	2600	3.5	0.78
12 x 6	1800	2	0.4
12 x 10	2400	3.5	0.7
12 x 12	2900	4.2	0.8
14 x 8	2000	5.5	0.65
14 x 12	3700	7.5	0.95
14 x 14	4200	8	1.1
15 x 8	2200	6.5	0.7
15 x 12	4000	8.5	1
15 x 14	4700	10	1.25
16 x 8	2400	7	0.7
16 x 10	2800	8	0.9
16 x 12	3500	9.5	1.05
18 x 6	1900	6	0.9
18 x 10	4300	11	1.5
18 x 16	8000	17	2.4
19 x 6	1900	7	0.95
19 x 10	4500	13	1.6
19 x 16	8500	21	2.5
20 x 12	6100	18	2.05
20 x 16	8500	24	2.65
20 x 20	12000	30	3.3

1)	Observe the general technical notes and information.
2)	Considerably smaller values are permitted for pulsating and alternating loads. Please consult us.
3)	In case of free installation with 20% reduction, see section “Calculations” for the guideline values
4)	Per 1000 pieces

Legend

Symbol	Description	Unit
F	Permissible radial load	N
M	Transferable torque	Nm
m	Mass	kg

Tolerances for shafts and holes

Technical data

Fields of application

Application examples

Dimensions

Size	Tolerance ring dimensions		Connection dimensions 1)
				Antifriction bearing installation	Torque transmission
	d	b	d' h9	D'	D'
mm	mm	mm	mm	mm	mm
6 x 6	6	6	6	6.985 6.93	6.86 6.82
10 x 4	10	4	10	11.48 11.41	11.3 11.23
10 x 6		6
10 x 10		10
10 x 12		12
12 x 6	12	6	12	13.48 13.41	13.3 13.23
12 x 10		10
12 x 12		12
14 x 8	14	8	14	15.48 15.41	15.3 15.23
14 x 12		12
14 x 14		14
15 x 8	15	8	15	16.48 16.41	16.3 16.23
15 x 12		12
15 x 14		14
16 x 8	16	8	16	17.48 17.41	17.3 17.23
16 x 10		10
16 x 12		12
18 x 6	18	6	18	19.98 19.89	19.75 19.67
18 x 10		10
18 x 16		16
19 x 6	19	6	19	20.98 20.89	20.75 20.67
19 x 10		10
19 x 16		16
20 x 12	20	12	20	21.98 21.89	21.75 21.67
20 x 16		16
20 x 20		20

1)	Observe the general technical notes and information.

1)	Free installation
2)	Centered installation

Project planning information

Inquiry/specification

Calculation

Mounting

Notes for mounting

Design notes

Downloads

Tolerance rings
Catalog | R310EN2970 | 2004-12-01 | English | PDF | 2.1MB
Product Groups: Ball transfer units and tolerance rings
RE 82970
