Clamping fixtures for Omega Modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
Recommended number of clamping fixtures for table part moves installation (frame fastened):
- 3 pieces opposite motor
- 2 pieces on motor side
Recommended number of clamping fixtures for frame moves installation (table part fastened):
- 4 pieces per side/m
Technical data
Technische Daten
| Size | Part number | MA 1) |
| Nm | ||
| OBB-055 | R117519204 | 9.5 |
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | |
| OBB-085 | R037541052 | 23 |
| R117539030 | 9.5 | |
| OBB-120 | R037541050 | 23 |
| CKK-/CKR-200; MKK-/MKR-/MLR-110; OBB-120 | R117529026 |
| 1) | for friction factor 0.125, as per strength class 8.8 |
Legend
| Symbol | Description | Unit |
| MA | Tightening torques of fastening screws | Nm |

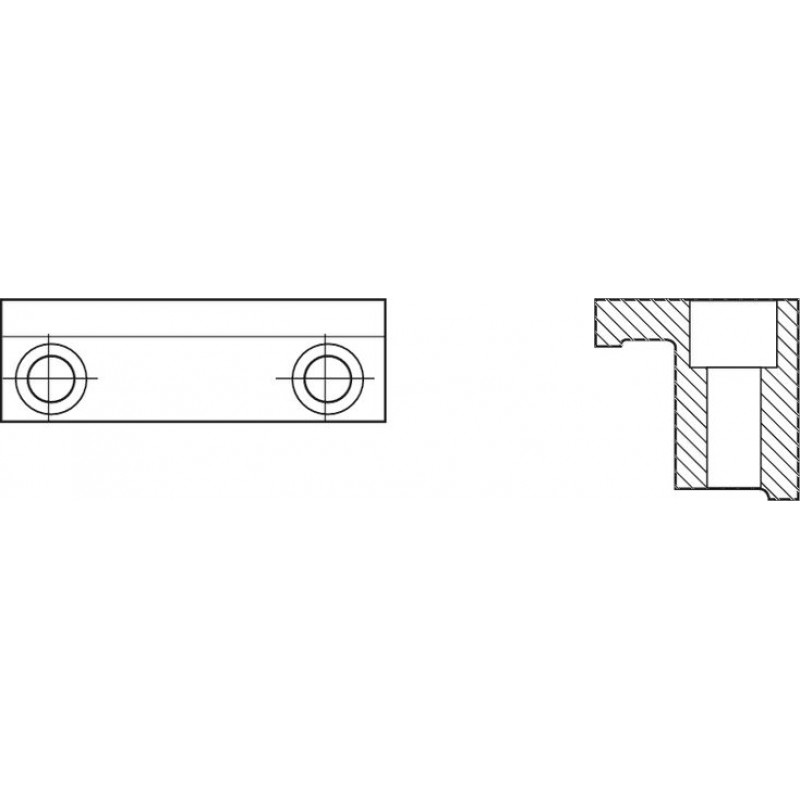

Dimensions
| 1) | Type 2 |
Dimensions
| Size | Part number | A | B | C | D | E | F | Thread 1) | H | Number of holes |
| N | ||||||||||
| mm | mm | mm | mm | mm | mm | mm | ||||
| OBB-055 | R117519204 | 65 | 12.5 | 40 | 17 | 10.2 | 21 | M6 | 7 | 2 |
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | 72 | 11 | 50 | 11.5 | 5.3 | 19.3 | |||
| OBB-085 | R037541052 | 68 | 15 | 38 | 27.5 | 18 | 30 | M8 | 9 | |
| R117539030 | 78 | 14 | 50 | 20 | 11.3 | 21 | M6 | 7 | ||
| OBB-120 | R037541050 | 88 | 19 | 27.5 | 18 | 30 | M8 | 9 | ||
| CKK-/CKR-200; MKK-/MKR-/MLR-110; OBB-120 | R117529026 | 108 | 70 | 16.3 | 29 |
| 1) | Countersink ISO 4762 |
Ordering codes
Material numbers
| Size | Part number | Fastening to the.. | Type | CAD data | Buy |
| OBB-055 | R117519204 | Carriage | 2 | download | eShop |
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | Frame 1) | 2 | ||
| OBB-085 | R037541052 | Carriage | 2 | ||
| R117539030 | Frame | 2 | |||
| OBB-120 | R037541050 | Carriage | 2 | ||
| CKK-/CKR-200; MKK-/MKR-/MLR-110; OBB-120 | R117529026 | Frame 2) | 2 |
| 1) | It applies only to size OBB-055 |
| 2) | It applies only to size OBB-120 |
