Clamping fixtures for Feed Modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
Recommended number of clamping fixtures:
- Type 1: 4 piece per side/per 300 mm
- Type 2: 2 piece per side/per 300 mm
- Type 3: 1 piece per side/per 300 mm
| 1) | Type 1 |
| 2) | Type 2 |
| 3) | Type 3 |
Technical data
Technische Daten
| Size | Part number | MA 1) |
| Nm | ||
| CKK-/CKR-070; MKK-/MKR-040; PSK-060; VKK-050 | R141901001 | 5.5 |
| CKK-/CKR-070; MKK-/MKR-040; VKK-050 | R141901043 | |
| MKK-/MKR-040; VKK-050 | R141901044 | |
| CKK-/CKR-110/145; VKK-070; FMS/FMB | R037541002 | |
| R037541026 | ||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551000 | 9.5 |
| R037551002 | ||
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | |
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551034 | |
| R037551023 |
| 1) | for friction factor 0.125, as per strength class 8.8 |
Legend
| Symbol | Description | Unit |
| MA | Tightening torques of fastening screws | Nm |

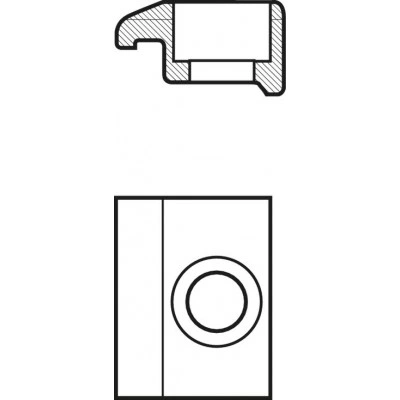

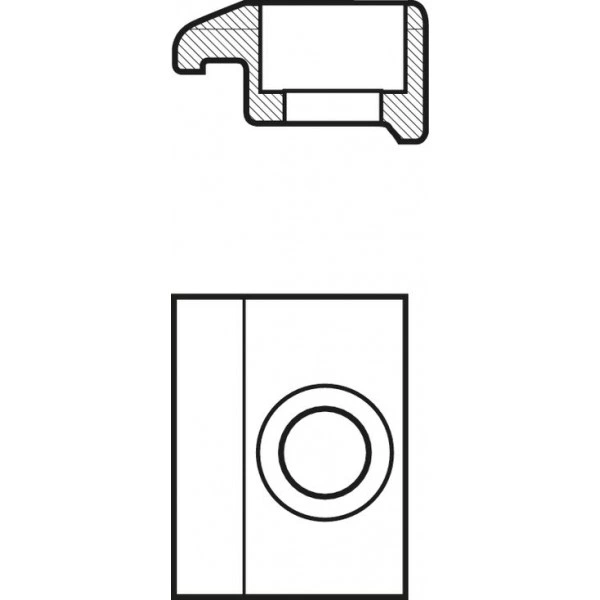

Dimensions
| 1) | Countersink for thread M ISO 4762, number N |
| 2) | Type 1 |
| 3) | Type 2 |
| 4) | Type 3 |
Dimensions
| Size | Part number | A | B | C | D | E | F | Thread 1) | G | H | Number of holes |
| N | |||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | ||||
| CKK-/CKR-070; MKK-/MKR-040; PSK-060; VKK-050 | R141901001 | 22 | - | - | 10 | 4.8 | 15 | M5 | - | 6.5 | 1 |
| CKK-/CKR-070; MKK-/MKR-040; VKK-050 | R141901043 | 57 | 8.5 | 40 | 15.1 | 2 | |||||
| MKK-/MKR-040; VKK-050 | R141901044 | 77 | 20 | 15 | 4 | ||||||
| CKK-/CKR-110/145; VKK-070; FMS/FMB | R037541002 | 107 | 30 | 11.5 | 19.3 | 14 | 7 | ||||
| R037541026 | 77 | 20 | |||||||||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551000 | 25 | - | - | 5.3 | M6 | 1 | ||||
| R037551002 | 142 | 11 | 40 | 4 | |||||||
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | 72 | 50 | - | 2 | ||||||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551034 | 62 | 40 | 14 | |||||||
| R037551023 | 47 | 8.5 | 30 |
| 1) | Countersink ISO 4762 |
Ordering codes
Material numbers
| Size | Part number | Type | CAD data | Buy |
| CKK-/CKR-070; MKK-/MKR-040; PSK-060; VKK-050 | R141901001 | 1 | ||
| CKK-/CKR-070; MKK-/MKR-040; VKK-050 | R141901043 | 2 | ||
| MKK-/MKR-040; VKK-050 | R141901044 | 3 | ||
| CKK-/CKR-110/145; VKK-070; FMS/FMB | R037541002 | 3 | ||
| R037541026 | 3 | |||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551000 | 1 | ||
| R037551002 | 3 | |||
| CKK-/CKR-110/145; OBB-055; VKK-070/100; FMS/FMB | R037551033 | 2 | ||
| CKK-/CKR-110/145; VKK-070/100; FMS/FMB | R037551034 | 2 | ||
| R037551023 | 2 |
