Артикул: RX7911
В наличии

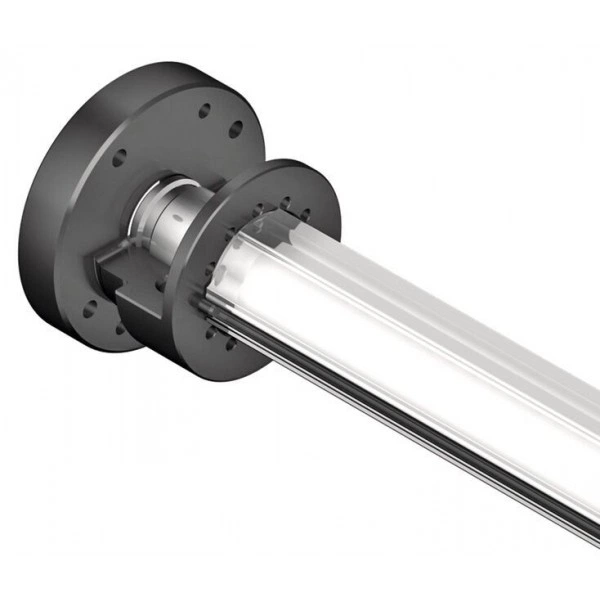

Mounting flanges for Feed Modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
For mounting customer attachments, grippers and rotary compact modules

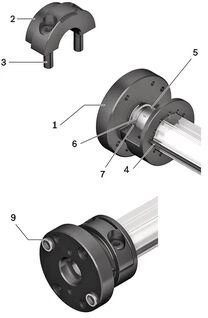

The unit consists of:
1 Mounting flange
2 Half shell (clamping)
3 Cylinder bolts (2x ISO 4762)
4 Positioning pin*)
5 Mounting interface
6 Centering slot
7 Centering
8 Straight pin with internal thread*)
9 Centering rings*)
*) Included in the scope of delivery
Technical data

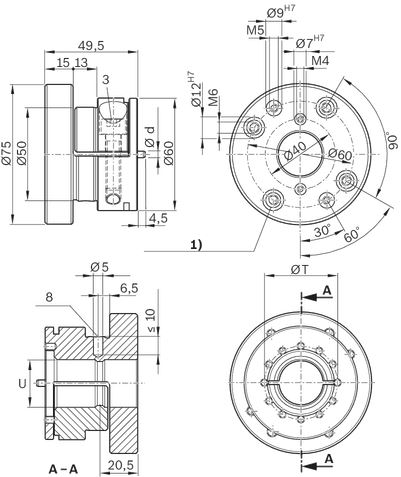

load errorDimensions
| 1) | Center holes for centering rings |
Dimensions
| Size | Socket head cap screws 1) | d | T | U |
| m6 | H7 | |||
| mm | mm | mm | ||
| VKK-050 | M6x25 | 3.5 | 29 | 20 |
| VKK-070 | M8x30 | 38.7 | 25 | |
| VKK-100 | 5.5 | 51.5 |
| 1) | ISO 4762 |
Ordering codes
Note about ordering
The mounting flange can be either selected via the table part option 04 (table part with mounting flange), or ordered using the following part numbers.
Material numbers
| Size | Part number | CAD data | Buy |
| VKK-050 | R141900035 | ||
| VKK-070 | R141900036 | ||
| VKK-100 | R141900037 |
