Артикул: RX7679

Все товары Bosch Rexroth

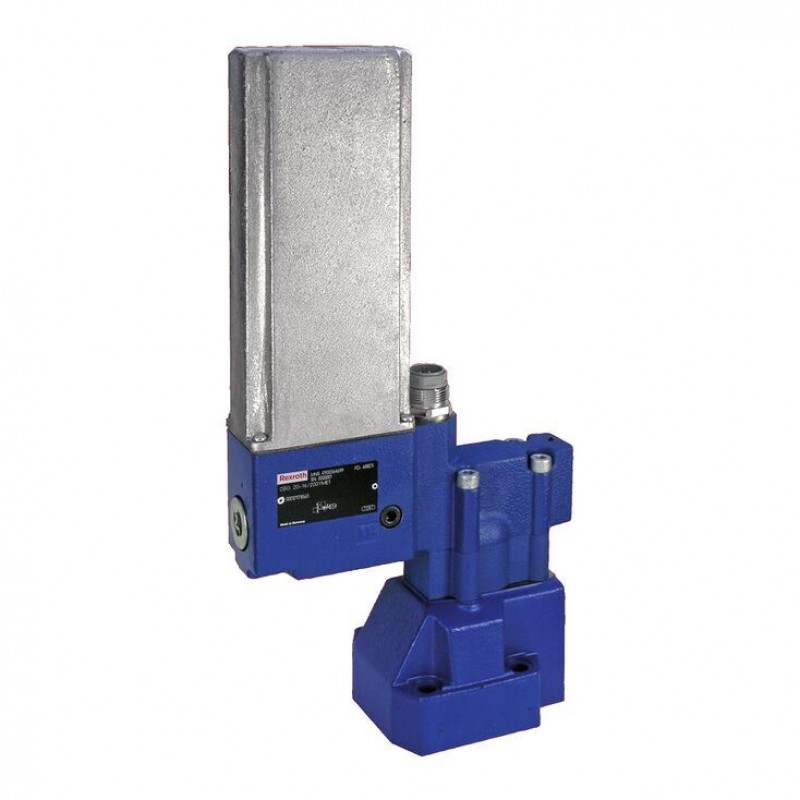

Pressure reducing valve with DC motor actuation, pilot-operated DRG

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 10, 25, 30
  • Component series 1X
  • Max. operating pressure 315 bar
  • Flow, max. 300 l/min

Features

  • Operation via DC motor with speed reduction transmission
  • For subplate mounting: Porting pattern according to DIN 24340 form D and ISO 5781
  • 4 pressure ratings
  • With actual value potentiometer or limit switch
  • Check valve, optional
  • Self-locking in case of power failure

Product description

Pressure valves of type DRG are pilot-operated pressure reducing valves. They are used for reducing a system pressure. The pressure reducing valves from this series mainly consist of a pilot control valve with electric motor as pressure adjustment element, a main valve with main spool insert and an optional check valve. The reduced pressure in A is set by means of a DC motor (6) with speed reduction transmission (7). The output shaft of the speed reduction transmission (7) turns the cam (5) that adjusts the preload of the spring (5) via the spring plate (9) to cause a pressure change. The reduced pressure is present in port A and the inlet pressure in port B. The main flow is from B to A. The cam position (5) is reported back by the actual value potentiometer (8). Optionally, electric limit switches can be installed instead of the actual value potentiometer (8) to limit the min. and max. pressure. For the version with limit switch, the min. adjustment time is 8 seconds for the pressure range pmin to pmax. The adjustment time of 8 seconds facilitates a sensitive start-up of the desired pressure in jog mode. For the version with actual value potentiometer, the min. adjustment time is 3 seconds for the pressure range pmin to pmax. Together with the corresponding amplifier type VT-VRM, program control is possible. With 2 additional pressure switches, the min. and max. pressure can be limited. If the energy supply is interrupted (cable break, fuse defect, short-circuit, etc.), the pressure set at the valve remains unchanged for the version with limit switch.

Type DRG NG8 and 10

The reduced pressure in A is simultaneously applied to the spring-loaded side of the main spool (1) via nozzle (2.1), control line (4), nozzle (2.2) and nozzle (3). The pressure on the spring-loaded side of the main spool (1) is lower than the pressure in A by the pressure drop of the compression spring (10.2). The compression spring (10.2) acts in opening direction on the main spool (1). Depending on the cross-section of the nozzles (2.1; 2.2.) and the pressure drop of the compression spring (10.2), the pilot oil flows via nozzle (2.1), control line (4), nozzle (2.2), poppet (6) into the spring chamber (7) and then back to the tank via Y, with subplate mounting (12.2), with threaded connection (12.1). If the pressure in A exceeds the pressure set at the pilot control valve (11), the main spool (1) reduces the flow cross-section from B to A until the pressure set at the pilot control valve (11) is reached again in port A. Correspondingly, the main spool (1) opens the flow cross-section B to A if the pressure in A is lower than the pressure set at the pilot control valve (11). With standing oil column between A and the actuator, only the pilot oil flows from B to A via the main spool. If a lower pressure is set at the pilot control valve (11) in this position, the main spool (1) interrupts the pilot oil supply from B to A until the oil volume between A and the actuator has expanded to the lower pressure in the pilot control valve (11) via nozzle (2.1), control line (4), nozzle (2.2), poppet (6) and port Y.For the free return flow from A to B, a check valve (14) can optionally be installed.

Type DRG NG16 to 32

In contrast to DRG 8 and DRG 10, the pilot oil is taken from the inlet pressure in channel B with these valves. The flow controller (13) regulates the pilot oil volume to a constant level. If with standing oil column between A and actuator, a lower pressure is set at the pilot control valve (11), the oil column is unloaded via check valve (10.1), control line (4), poppet (6) and port Y.

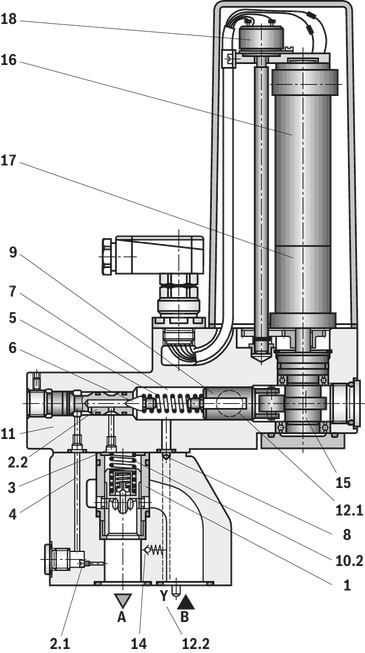

Type DRG 10-1X/...Y...

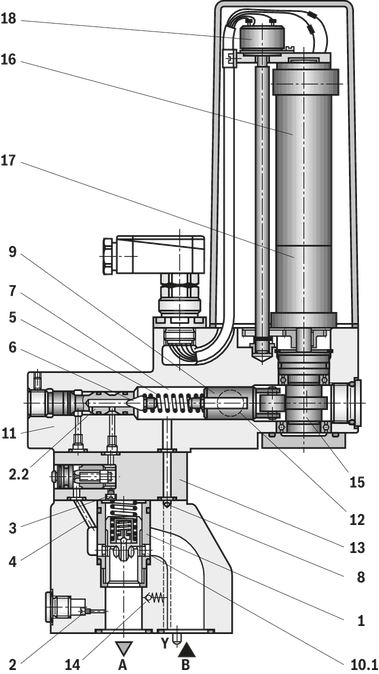

Type DRG 20-1X/...Y...

Type code

01

02

03

04

05

06

07

08

09

DRG

1X

/

Y

*

01

Proportional pressure reducing valve with DC motor actuation

DRG

Size for subplate mounting

02

10

10

25

20

32

30

03

Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)

1X

Pressure rating

04

Set pressure up to 50 bar

50

Set pressure up to 100 bar

100

Set pressure up to 200 bar

200

Set pressure up to 315 bar

315

Pilot flow

05

Pilot oil supply and return

Y

06

With check valve

no code

Without check valve

M

Seal material

07

NBR seals

no code

FKM seals

V

Observe compatibility of seals with hydraulic fluid used. (Other seals upon request)

08

Limit switch

E1

Actual value potentiometer

P2

09

Further details in the plain text

*

Technical data

general

Type

DRG

Size

102530

Component series

1X

Installation position

Any

Weight

kg

7.81012.8

Ambient temperature range

°C

-20 … +50

hydraulic

Type

DRG

Size

102530

Maximum inlet pressure

Port B

bar

315

Maximum controllable output pressure port A

Pressure rating 50 bar

bar

50

Pressure rating 100 bar

bar

100

Pressure rating 200 bar

bar

200

Pressure rating 315 bar

bar

315

Pressure rating 400 bar

bar

400

Maximum counter pressure

Port Y

bar

10

Maximum operating pressure

bar

315

Maximum operating pressure

Port B

bar

315

Pilot flow

l/min

0.51.3

Maximum flow

l/min

80200300

Hydraulic fluid

see table

Hydraulic fluid temperature range

°C

-20 … +70

Viscosity range

mm²/s

2.8 … 380

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 20/18/15 according to ISO 4406 (c)
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Mineral oils and related hydrocarbons

HL, HLP

NBR / FKM

DIN 51524

Bio-degradable - insoluble in water

HEES

FKM

VDMA24568

HETG

NBR / FKM

HEPG

FKM

For more information and data on the use of other hydraulic fluids please contact us.

electrical

Type

DRG

Voltage type

Direct voltage

Power supply

Nominal voltage

V

24

Nominal power

with limit switch

W

18

with actual value potentiometer

W

24

Protection class according to DIN EN 60529

IP65 (If a suitable and a correctly mounted mating connector are used.)

Diagrams/characteristic curves

(measured at ν = 41 mm²/s and ϑOil = 50 °C)

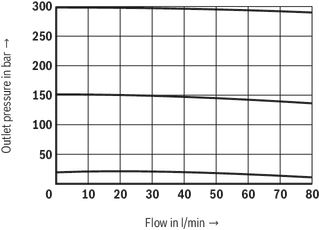

NG8 and 10

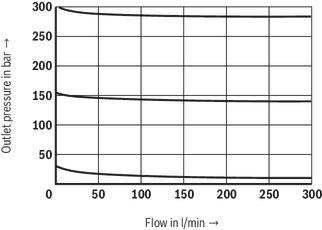

NG16 to 32

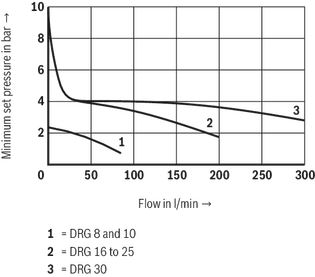

Minimum set pressure dependent on the flow

Inlet pressure dependent on the outlet pressure

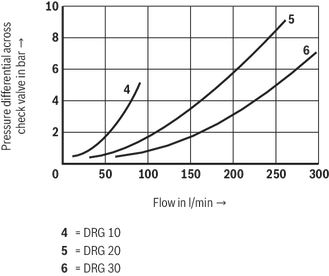

Pressure differential via check valve - flow

Symbols/Circuit diagrams

DRG..-1X/..Y..M DRG..G-1X/..Y.. DRGC10-1X/..Y.. DRGC30-1X/..Y..

DRG..-1X/..Y..

Electrical connection

Connector connection at the DBG / DRG valve with actual value potentiometer

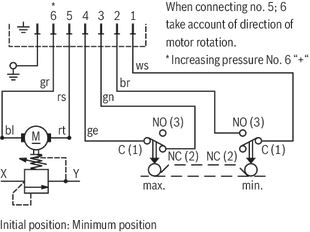

Connector connection at the DBG / DRG valve with end switch

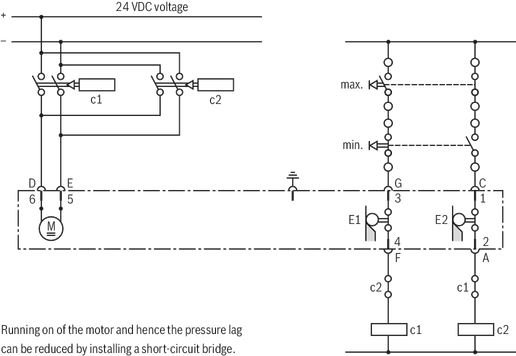

Switching example: DBG / DRG valve with end switch

Dimensions

1

Pilot control valve

2

DC motor

3

Constant-current control (with NG25 and 32 only)

5

Port X for remote control with NG10

Port M for pressure gauge with NG25 and 32

6

Name plate

7

Mating connector

8

Space required to remove the mating connector

9

Port Y

10

Port X without function (blind bore)

11

Valve mounting bores

12

Locking pin

Size

102530

B1

mm

85102120

B2

mm

66.779.496.8

H1

mm

283846

H2

mm

728290

H3

mm

102142150

H4

mm

349389397

L1

mm

90112140

L2

mm

42.960.384.2

L3

mm

42.1

L4

mm

35.533.528

L5

mm

44.546.541.5

Recommended valve mounting screws (separate order):

NG10:

4 hexagon socket head cap screws ISO 4762 - M10 x 50 - 10.9-flZn-240h-L

Tightening torque MA = 59 Nm ± 10%, material no. R913000471

NG25:

4 hexagon socket head cap screws ISO 4762 - M10 x 60 - 10.9-flZn-240h-L

Tightening torque MA = 59 Nm ± 10%, material no. R913000116

NG32:

6 hexagon socket head cap screws ISO 4762 - M10 x 70 - 10.9-flZn-240h-L

Tightening torque MA = 59 Nm ± 10%, material no. R913000126

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Downloads

Pressure reducing valve with DC motor operation, pilot operated
Data Sheet | RE29145 | 2007-06-01 | English | PDF | 293k

Product Groups: Pilot operated
